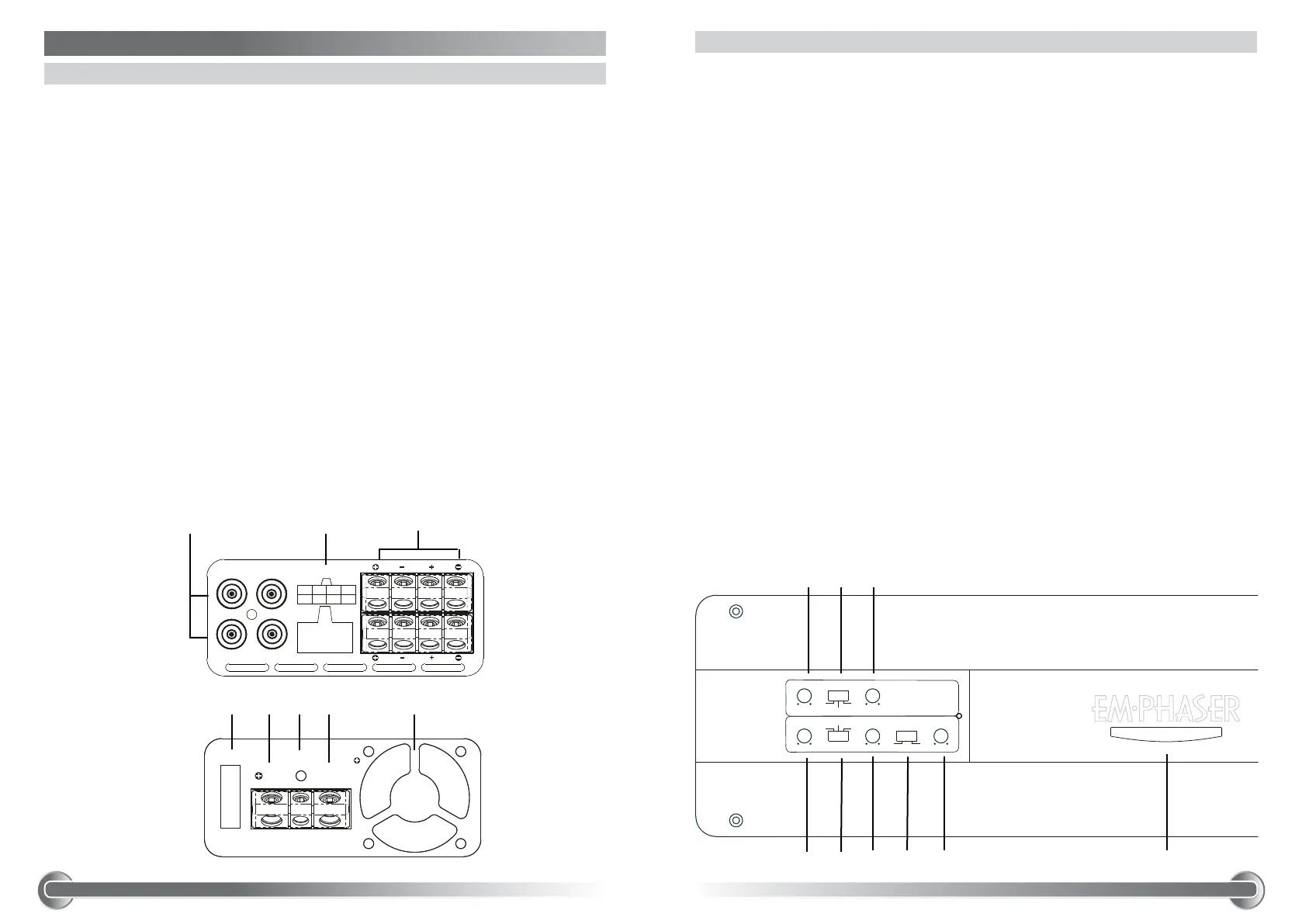

2. ANSCHLÜSSE + BEDIENUNGSELEMENTE EA485
2.1 EINGÄNGE + AUSGÄNGE
1 CINCH INPUTS 1/2-CH + 3/4-CH
Cinch Eingangsbuchsen 1/2-CH und 3/4-CH für den Anschluss der Cinch Ausgänge
des Steuergerätes.
2 HIGH INPUT
Molex Steckerterminal für den Anschluss des Adapters zum Abgriff der
Lautsprecherausgänge des Headunits (wenn das Steuergerät nicht über Cinch
Line-Outs verfügt).
3 LAUTSPRECHER AUSGANGS-TERMINAL
Lautsprecheranschlussterminal für den Anschluss von Front- und Rear
Lautsprechern, stereo oder gebrückt.
4 ATC SICHERUNGSHALTER
Zur internen Absicherung der Endstufe. Ausgelegt für eine 40 A ATC Sicherung.
Verwenden Sie keine höheren Werte wie auf der Endstufe angegeben.
5 “+12 V” POWER INPUT TERMINAL
16 mm² Eingangsterminal für den Anschluss an den Pluspol der Fahrzeugbatterie.
6 “REM” INPUT TERMINAL
Eingangsterminal für den Anschluss des Remote-Kabels über den Amp- oder
Antenna-Remote Ausgang des Steuergerätes.
7 “GND” POWER INPUT TERMINAL
16 mm² Eingangsterminal für den Anschluss an die Chassis-Masse des Kfz’s, oder
den Minuspol der Fahrzeugbatterie.
8 “FAN”
Integrierter Lüfter, welcher die Leistungselektronik gegen Überhitzung schützt.
2.2 TOP CONTROL BEDIENELEMENTE
1 REGLER EINGANGSEMPFINDLICHKEIT 1/2-CH
Eingangsempfindlichkeitsregler „GAIN“ der Kanäle 1/2-CH, für die Anpassung an
die Ausgangsspannung des Steuergerätes.
2 SCHALTER FÜR BETRIEBART DER KANÄLE 1/2-CH
Schiebeschalter „MODE“ für die Festlegung der Arbeitsweise der integrierten
elektronischen Frequenzweiche der Kanäle 1/2-CH.
3 REGLER TRENNFREQUENZ 1/2-CH
Regler „X-OVER“ zum Einstellen der Hochpass oder Tiefpass Trennfrequenz an der
integrierten elektronischen Frequenzweiche der Kanäle 1/2-CH.
4 REGLER EINGANGSEMPFINDLICHKEIT 3/4-CH
Eingangsempfindlichkeitsregler „GAIN“ der Kanäle 3/4-CH, für die Anpassung an
die Ausgangsspannung des Steuergerätes.
5 SCHALTER FÜR BETRIEBART DER KANÄLE 3/4-CH
Schiebeschalter „MODE“ für die Festlegung der Arbeitsweise der integrierten
elektronischen Frequenzweiche der Kanäle 3/4-CH.
6 REGLER TRENNFREQUENZ 3/4-CH
Regler „X-OVER“ zum Einstellen der Hochpass oder Tiefpass Trennfrequenz an der
integrierten elektronischen Frequenzweiche der Kanäle 3/4-CH.
7 SCHALTER FÜR PHASE KANÄLE 3/4-CH
Schiebeschalter „PHASE“ für die Festlegung der akustischen Phasenlage des
Ausgangssignals für die Kanäle 3/4-CH.
8 REGLER SUBSONIC HOCHPASS TRENNFREQUENZ 3/4-CH
Regler „SUBSONIC“ zum Einstellen der Hochpass Trennfrequenz von 15 Hz bis 50
Hz an der integrierten elektronischen Frequenzweiche für die Kanäle 3/4-CH.
9 POWER LED
LED Segment, welche durch rotes leuchten den normalen Betriebszustand der
Endstufe im eingeschalteten Zustand signalisiert. Im Protect Modus leuchtet dieses
Segment blau.
1
4
5
9
LPF
GAIN
HPF
X-OVER
MIN
MAX
50Hz 250Hz
GAIN
MIN
MAX
FLAT
LPF HPF
FLAT
X-OVER
50Hz 250Hz
180°
0°
PHASE SUB SONIC
15Hz 50Hz
CH1/CH2
CH3/CH4
:
:
RECEN B ES T EL ECTR ON IC FA CTORY
:
RM P -GT9 0 4
<5
5~1 0
10~1 00
>10 0
:
:
:
: 2 0 1 3 . 7 . 9
1/1
MM
+0.1
+0.2
+0.5
+1.0
-
-
-
-
:
1.
MODE
:
:
RECEN B ES T EL ECTR ON IC FA CTORY
:
RM P -GT9 0 4
<5
5~1 0
10~1 00
>10 0
:
:
:
: 2 0 1 3 . 7 . 9
1/1
MM
+0.1
+0.2
+0.5
+1.0
-
-
-
-
:
1.
2 3
6 7 8
:
:
RECEN B ES T EL ECTR ON IC FA CTORY
:
RM P -GT9 0 4
<5
5 ~1 0
1 0 ~1 0 0
>1 0 0
:
:
:
: 2 0 1 3 . 7 . 9
1/ 1
MM
+0 . 1
+0 . 2
+0 . 5
+1 . 0
-
-
-
-
:
1.
CH1
CH2
CH3
CH4
CH2 CH1
INPUT
CH4 CH3
HIGH INPUT
EA485
1 3
2
76 854
:
:
RECEN B ES T EL ECTR ON IC FA CTORY
:
RM P -GT9 0 4
<5
5 ~1 0
1 0 ~1 0 0
>1 0 0
:
:
:
: 2 0 1 3 . 7 . 9
1/ 1
MM
+0 . 1
+0 . 2
+0 . 5
+1 . 0
-
-
-
-
:
1.
CH1
CH2
CH3
CH4
CH2 CH1
INPUT
CH4 CH3
HIGH INPUT
EA485
FUSES
GND
REM
12V
40 A
:
:
RE C EN BES T EL E CT R ON I C FA C TO RY
:
RMP - G T90 4
<5
5~ 1 0
10 ~ 10 0
>1 0 0
:
:
:
:2013. 7 . 9
1/1
MM
+0 . 1
+0 . 2
+0 . 5
+1 . 0
-
-
-
-
:
1.
FUSES
CH1
CH2
CH3
CH4
CH2 CH1
INPUT
Ch1+
Ch2+
Ch3+ Ch4+
Ch3-
Ch4-
HIGH INPUT
POWER INPUT
GND
REM
12V
EA485
25AX 2
CH4 CH3
HIGH INPUT
