2. ANSCHLÜSSE & BEDIENUNGSELEMENTE
13 REGLER SUBSONIC TRENNFREQUENZ DER KANÄLE 5/6-CH
Regler zum Einstellen der Subsonic Hochpass-Trennfrequenz an der integrierten
elektronischen Frequenzweiche der Kanäle 5/6-CH, siehe Abschnitt 7.6
14 SCHALTER FÜR OPERATION MODE DER KANÄLE 5/6-CH
Schiebeschalter für die Festelegung der Arbeitsweise der integrierten elektronischen
Frequenzweiche der Kanäle 5/6-CH, siehe Abschnitt 7.1
15 REGLER TIEFPASS TRENNFREQUENZ DER KANÄLE 5/6-CH
Regler zum Einstellen der Tiefpass-Trennfrequenz an der integrierten
elektronischen Frequenzweiche der Kanäle 3/4-CH, siehe Abschnitt 7.5
16 REGLER FÜR DIE PHASEN-EINSTELLUNG DER KANÄLE 5/6-CH
Regler zum Einstellen der elektrischen Ausgangsphasenlage an der integrierten
elektronischen Frequenzweiche der Kanäle 5/6-CH, siehe Abschnitt 7.8
17 SCHALTER ZUM EIN- ODER AUSSCHALTEN DER PHASEN-REGELUNG
Schiebeschalter zum aktivieren oder deaktivieren der Phase-Shift Funktion an der
integrierten elektronischen Frequenzweiche der Kanäle 5/6-CH, siehe Abschnitt 7.8
18 EINGANG FÜR DIE SEPARATE FERNBEDIENUNGSEINHEIT
Telefonbuchsen Eingang, zum Anschluss der Verbindungskabels der Fernbedienungseinheit
der Kanäle 5/6-CH, siehe Abschnitt 6.1
19 POWER LED
Grüne "Power" LED; signalisiert den normalen Betriebszustand der Endstufe im
eingeschalteten Zustand, siehe auch Abschnitt 7.5
20 PROTECTION LED
Rote "Protection" LED; signalisiert eine generelle Fehlfunktion der Endstufe, wie z.B.
Kurzschluss an den Lautsprecherausgängen, Überhitzung sowie Gleichspannung an den
LS-Ausgängen, siehe Abschnitt 7.5

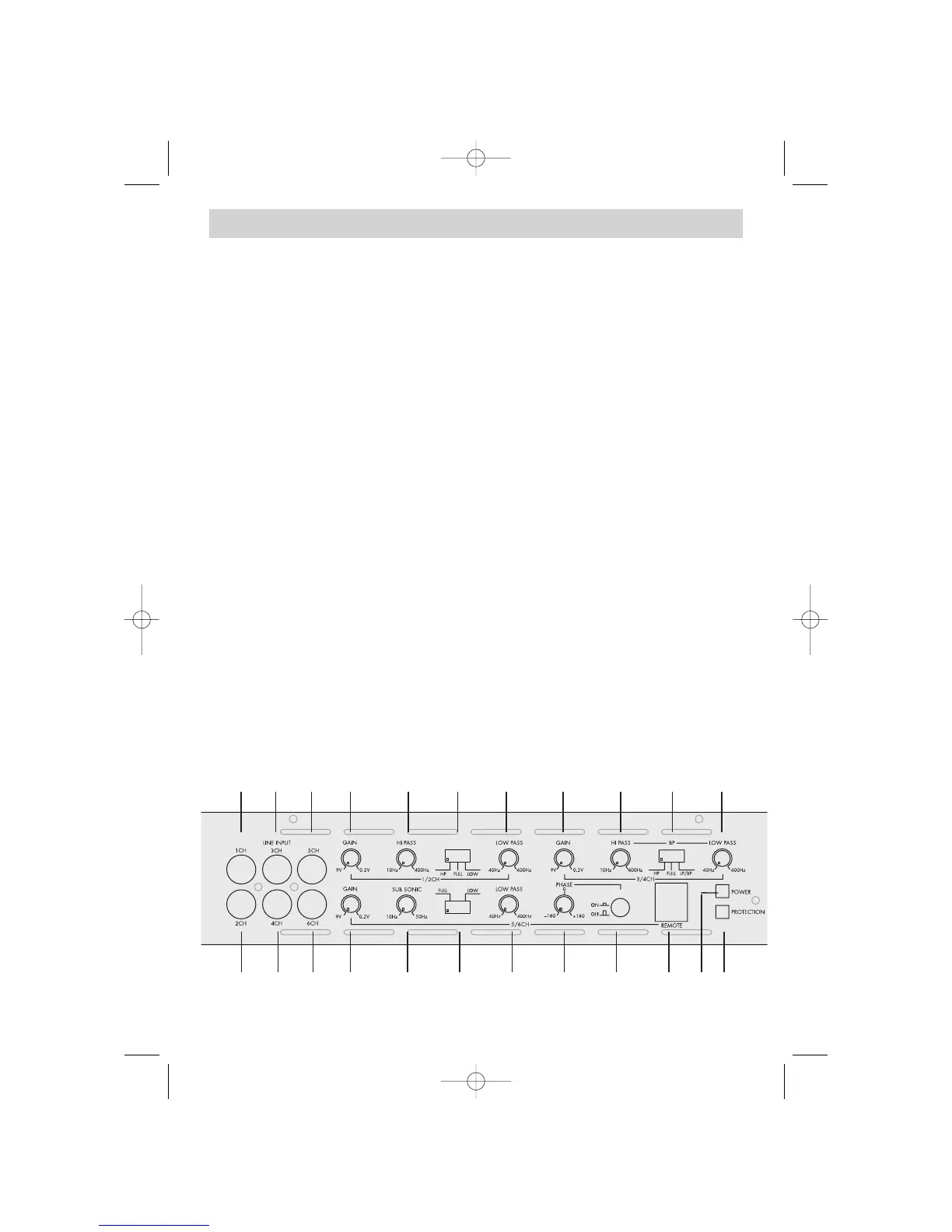

1a 2a 3a 4 5 6 7 8 9 10 11
