23
2. ANSCHLÜSSE & BEDIENUNGSELEMENTE

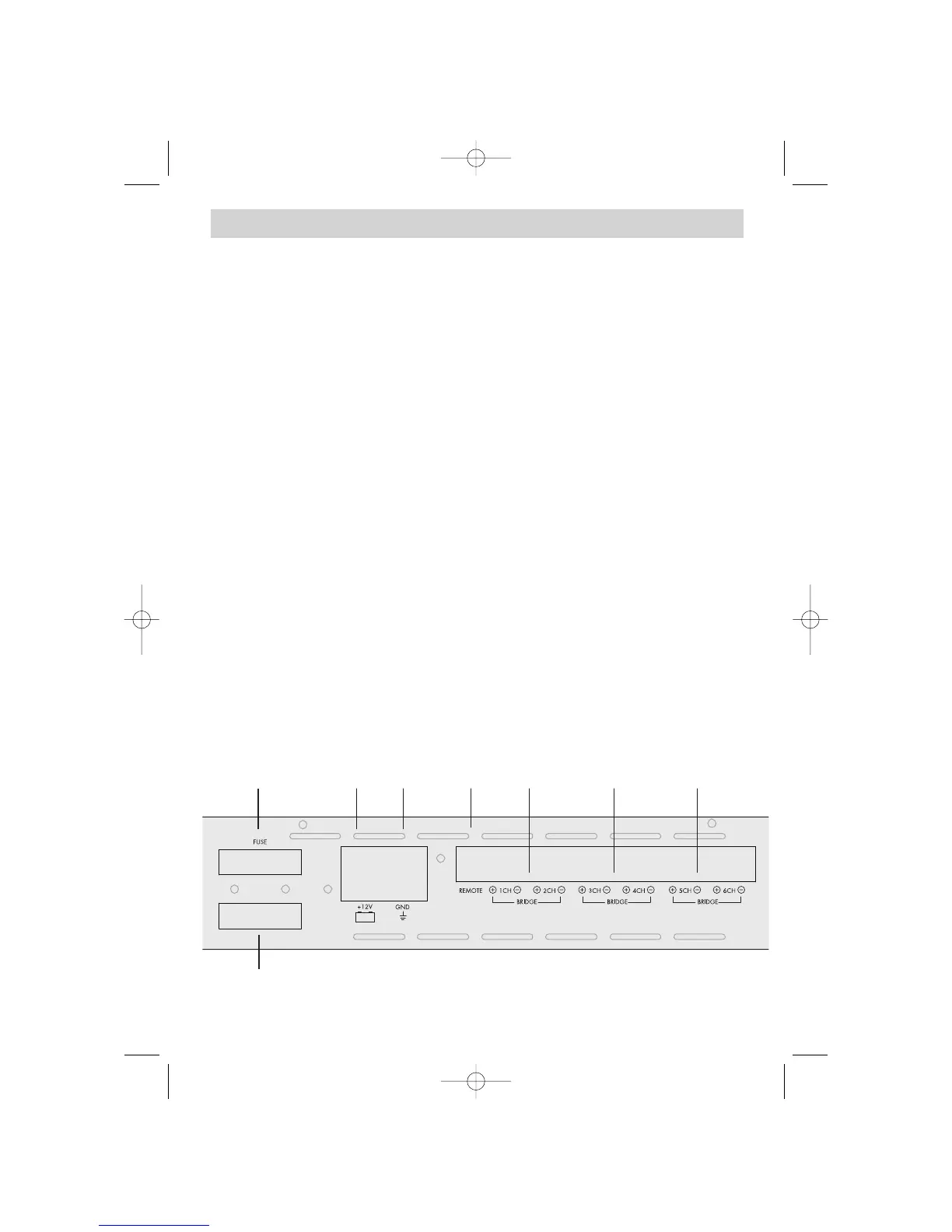

2.2 EINGÄNGE & FUNKTIONEN AM REAR PANEL
21a/ FUSES
21b Zwei 80A Maxi-Sicherungen für die interne Absicherung des Verstärkers gegen Überlastung
und Fehlmanipulation. Verwenden Sie für diese Endstufe nur 80 Ampere Maxi-Sicherungen,
siehe Abschnitt 8.0
22 + 12V" POWER INPUT TERMINAL
35mm
2
Eingangsterminal für den Anschluss an den Pluspol der Fahrzeugbatterie, siehe
Abschnitt 6.3
23 "GND" POWER INPUT TERMINAL
35mm
2
Eingansterminal für den Anschluss an die Chassis-Masse des Kfz's, oder den
Minuspol der Fahrzeugbatterie, siehe Abschnitt 6.3
24 "REM" INPUT TERMINAL
Eingangsterminal für den Anschluss des Remote-Kabels über den Amp- oder Antenna-
Remote Ausgang des Steuergerätes, siehe Abschnitt 6.1
25 LAUTSPRECHER AUSGANGS-TERMINAL FÜR KANÄLE 1/2-CH
Lautsprecheranschlussterminal für den Anschluss von einem Paar stereo Lautsprecher, oder
einem Lautsprecher in Brückenmodus an die Kanäle 1/2-CH, siehe Abschnitt 6.2
26 LAUTSPRECHER AUSGANGS-TERMINAL FÜR KANÄLE 3/4-CH
Lautsprecheranschlussterminal für den Anschluss von einem Paar stereo Lautsprecher, oder
einem Lautsprecher in Brückenmodus an die Kanäle 3/4-CH, siehe Abschnitt 6.2
27 LAUTSPRECHER AUSGANGS-TERMINAL FÜR KANÄLE 5/6-CH
Lautsprecheranschlussterminal für den Anschluss von einem Paar stereo Lautsprecher, oder
einem Lautsprecher in Brückenmodus an die Kanäle 5/6-CH, siehe Abschnitt 6.2
