Mallin eAir W asennus
Kunkin mallin periaate-, ohjaus- ja kytkentäkaaviot ovat
tämän käsikirjan lopussa.
Katso nestepatterilla varustettujen laitteiden periaatekaa-
viot. Asenna ja liitä vesiputket kaavioiden mukaan.
Asennus:
1. Asenna sulkupellit ja sulkupeltien moottorit.
2. Asenna ja liitä vesiputket.
3. Asenna venttiili ja venttiilin toimilaite.

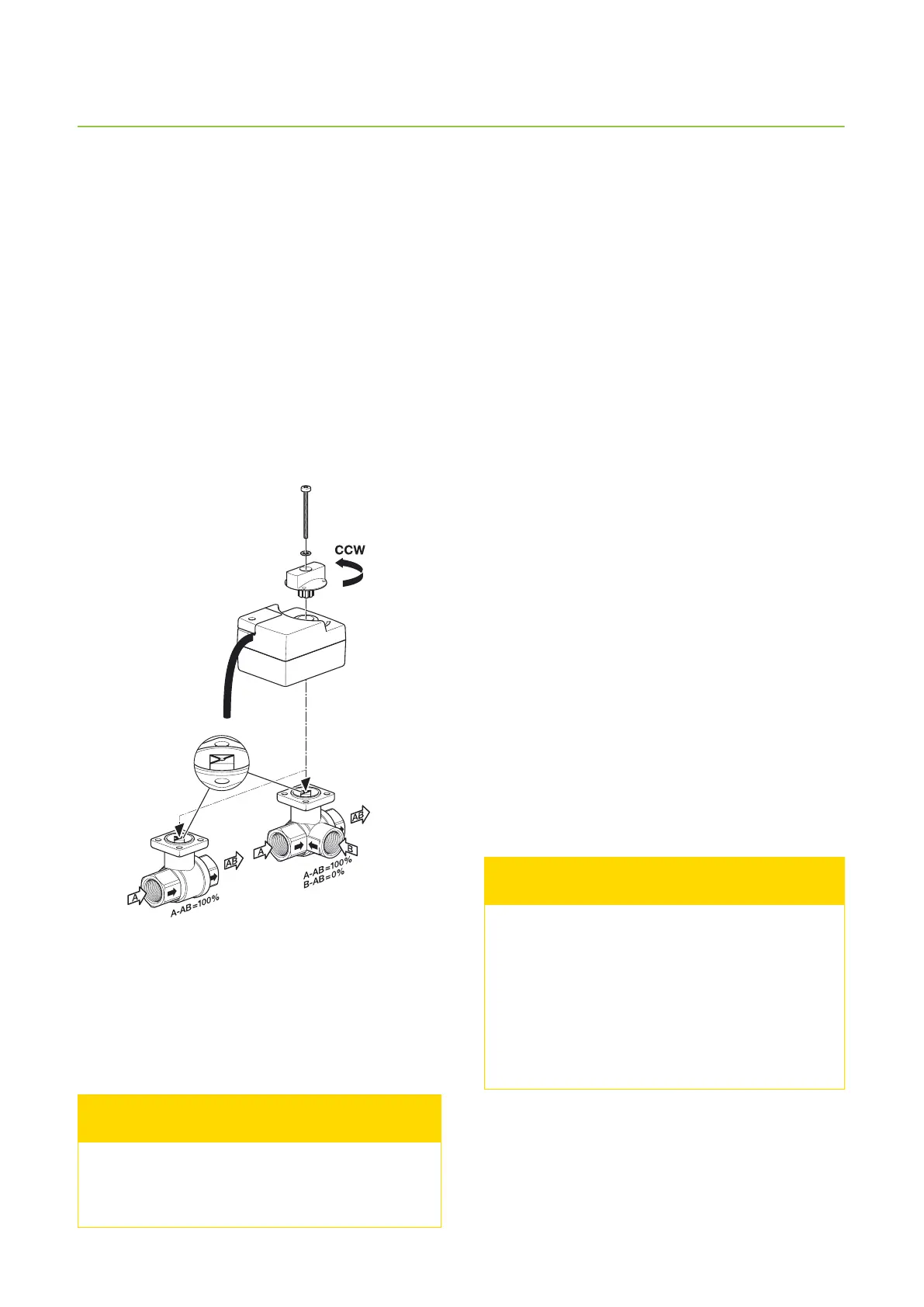

Venttiili ja toimilaite avautuvat vastapäivään ja sulkeutuvat
myötäpäivään. Kuvassa venttiili ja toimilaite ovat täysin auki.
Näkyvissä on myös nesteen sallittu virtaussuunta.
Älä asenna toimilaitetta siten, että manuaalinen
ohjain on alaspäin.
HUOMIO
4. Tee vesiliitäntä.
• Älä tee liitäntää kohtaan, jossa veden kierto päät-
tyy esim. kuumaa vettä tuotettaessa.
5. Tarkista kanavapatteri ja sen liitännät vuotojen varalta
heti, kun järjestelmä on täytetty vedellä.
• Vesilämmityspatteri tarvitsee tasaisen ja
riittävän vesivirtauksen, jossa ei ole suuria
lämpötilavaihteluita.
• Säädä lämmityspatterin vesivirta tämän käsikirjan
lopussa olevien teknisten ominaisuuksien taulu-
kon mukaan.
• Jos vesi otetaan esimerkiksi maalämpöpumpusta,
lämmityspatteri tarvitsee oman kiertopumpun.
• Jos asennus tehdään talvella, vettä ei ole suositel-
tavaa päästää patteriin, ennen kuin ilmanvaihto
on toiminnassa. Näin estetään kylmän ilman pääsy
ilmanvaihtojärjestelmään ja patterin jäätyminen.
6. Liitä ulkoiset kaapelit, kuten laitteen ja ohjauspa-
neelin, tuloanturin, toimilaitteen ja pumpun välinen
kaapelointi.
• Älä kytke Modbus-väylää, ennen kuin kaikki asen-
nus- ja käyttöönottotoimet on suoritettu.
7. Asenna laitteeseen ylijännitesuoja.
8. Avaa laitteen huoltoluukku ja tarkista seuraavat asiat:
• Laitteen sisäpuoli on puhdas.
• Laitteen sisällä ei ole ylimääräisiä esineitä.
• Suodattimet ovat paikoillaan.
• Kondenssiveden poisto toimii.
9. Sulje luukku huolellisesti.
10. Liitä laite asianmukaiseen sähkönsyöttöön.
Venttiilin ja toimilaitteen on oltava samassa
asennossa liittämisen aikana. Kun venttiili on auki,
toimilaitetta käännetään vastapäivään ennen
liittämistä. Kun venttiili on kiinni, toimilaitetta
käännetään myötäpäivään ennen liittämistä.
Viereisessä kuvassa nähdään venttiili ja venttiilin
karassa olevat merkinnät venttiilin ollessa auki
(suurin jäähdytys/ lämmitys).
HUOMIO
