44
X1X2X3X4X5
X7
X24
X12
X23
X19
F3
X29
DO6DO5DO4DO3
DO1 DO2
X28X27
X26
X15
X8
24V
GND
JP5
JP2
MD MOTHERBOARD
SLP
POISTO TULOLTO
AO5
AO3
DI4
DI3
DI2
DI1
AI4
AI3
AI2
AI1
X18
AO7
AO6
DI8
DI7
DI6
DI5
AI6
AI5
X9
X10
DI9
GND
AO4
DI12
GND
AO2
DI11
GND
A01
RHT30
X17
Ethernet
MODBUS-RTU
+24V
AO5
DI10
GND
GND
AI8
AI7
+5V
12345678910
123456789
12345678
RHT30
X6
DO8DO7
AO8
GND
AI10
AI9
AI8
AI7
KE
SI
VA
PU
2A
DO digital outputs
X1-X7, X12 Sensors
AI analog inputsDI digital inputsAO analog
outputs

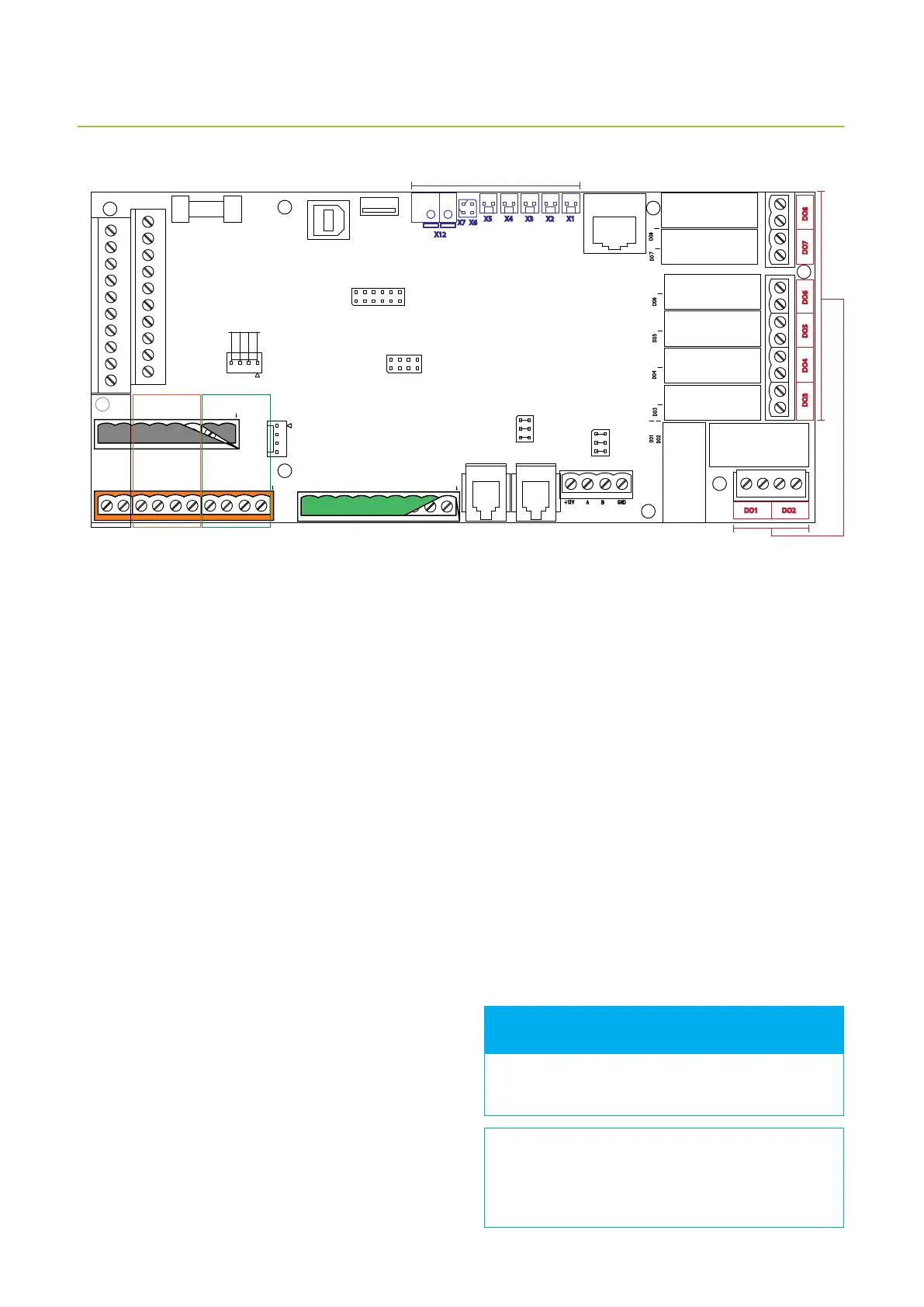

eAir-emolevyn liitännät ja niiden sijainnit
Käyttöönoton dokumentointi
• Täytä takuutiedot.
• Kirjaa ylös kaikki mahdollisesti tehdasasetuksiin teke-
mäsi muutokset tämän ohjekirjan lopussa olevaan
parametritaulukkoon.
• Täytä ilmamäärän mittausdokumentti. Tämän ohjekir-
jan lopussa on kopio dokumentista.
Takuu ei ole voimassa laitteille, joista ei ole doku-
mentoitu ilmamäärän mittausta.
Kaikki parametreihin tehdyt muutokset on erittäin
tärkeä merkitä muistiin. Sillä tavalla tiedoista on
varmuuskopiot siltä varalta, että automaatio vauri-
oituu (esim. salamaniskusta).
TIEDOKSI
Kun haluat määrittää laitteiden asetukset, näpäytä pää-
näkymässä nuolta ylös > valitse Asetukset > vieritä ruutu
kohtaan Järjestelmän määritykset > syötä salasana 6143
> OK > I/O-asetukset > valitse AI-asetukset (analogisten
tulojen asetukset) tai DI-asetukset (digitaalisten tulo-
jen asetukset) > valitse yhteys, jonka haluat määrittää.
Näpäytä sitten vihreää tekstiä rivillä, jonka haluat valita, ja
valitse lisäämäsi laite ruudulla näkyvästä luettelosta.
