Installation av modell eAir W
Princip-, styr- och kopplingsscheman för respektive modell
nns i slutet av denna manual. Kontrollera principschemana
för aggregat med vätskebatteri. Installera och anslut vatten-
rören enligt dessa scheman.
För att installera:
1. Installera spjällen och spjällmotorerna.
2. Installera och anslut vattenrören.
3. Installera ventilen och ventilmanöverdonet.

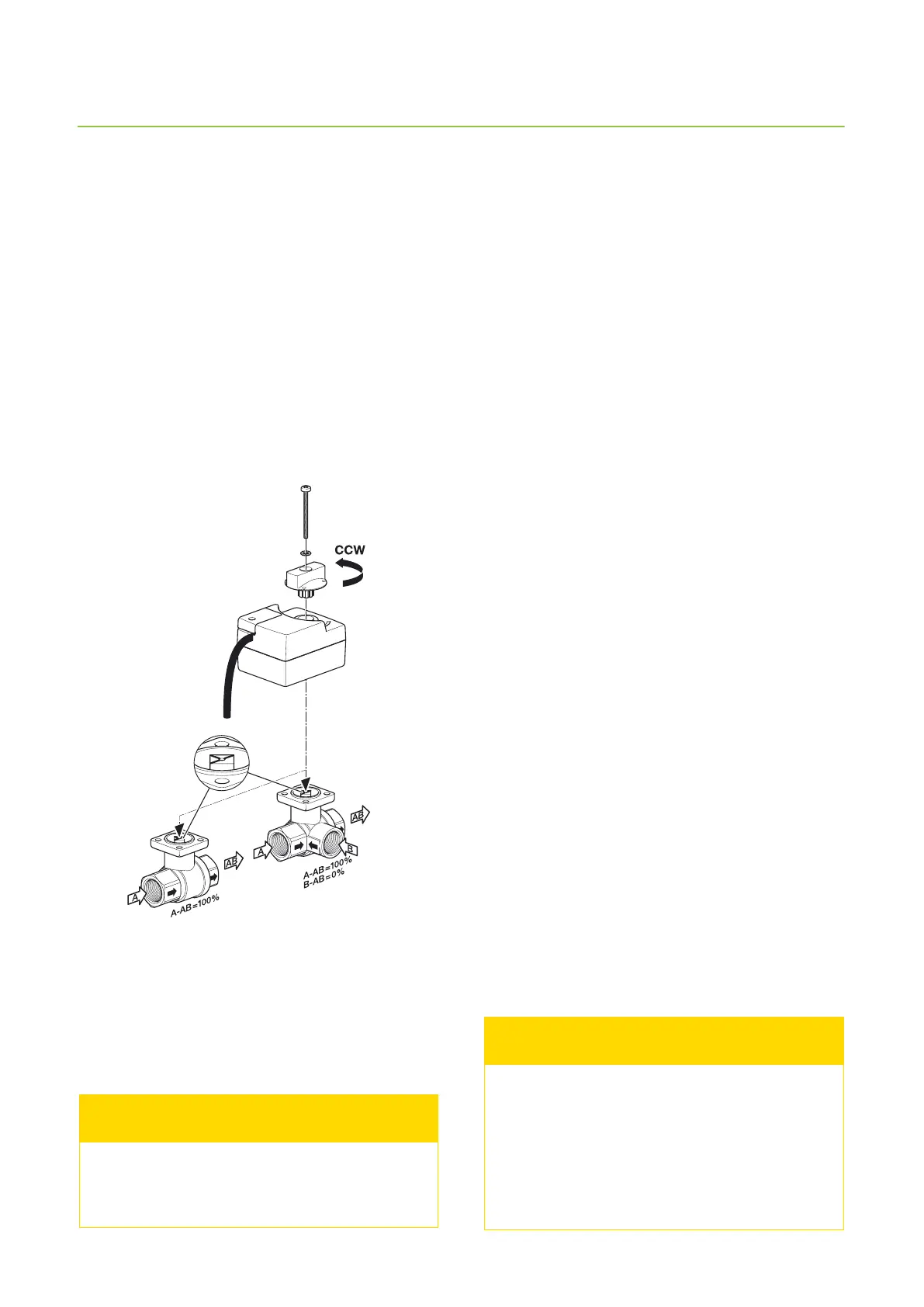

Ventil och manöverdon öppnas moturs och stängs medurs.
Figuren visar ventilen och manöverdonet i helt öppet läge.
Dessutom visas vätskeödets tillåtna riktning
Installera inte manöverdonet så att det manuella
reglaget är vänt nedåt.
OBS.
4. Anslut vattnet.
• Anslut inte till en punkt där vattencirkulationen
slutar, t.ex. under varmvattenproduktion.
5. Kontrollera kanalbatteriet och dess anslutningar med
avseende på läckage omedelbart efter att systemet har
fyllts med vatten.
• Värmebatteriet för vatten behöver ett jämnt
öde med tillräckligt varmt vatten utan stora
temperaturväxlingar.
• Justera vattenödet i värmebatteriet enligt tabel-
len över tekniska egenskaper i slutet av denna
manual.
• Om vattnet t.ex. tas från en jordvärmepump behö-
ver värmebatteriet sin egen cirkulationspump.
• Om installationen utförs på vintern rekommen-
deras det att inte låta vatten komma in i batteriet
förrän ventilationen är på. Detta förhindrar kalluft
från att komma in i ventilationssystemet och att
batteriet kan frysa.
6. Anslut de externa kablarna såsom kabeln mellan aggre-
gatet och kontrollpanelen, tilluftssensorn, manöverdo-
net och pumpen.
• Anslut inte Modbus förrän allt installationsoch
driftsättningsarbete har slutförts.
7. Installera ett överspänningsskydd för aggregatet.
8. Öppna aggregatets servicelucka och kontrollera
följande:
• Aggregatet är rent på insidan.
• Det nns inga främmande föremål inuti.
• Filtren är monterade.
• Utloppet för kondensvatten fungerar.
9. Stäng luckan ordentligt.
10. Anslut aggregatet till en lämplig strömförsörjning
Ventilen och manöverdonet måste vara i samma
läge när de ansluts. När ventilen är i öppet läge
vrids manöverdonet moturs före anslutningen.
När ventilen är i stängt läge vrids manöverdonet
medurs före anslutningen. Figur 2 på sidan 107
visar ventilen och markeringarna på ventilspindeln
i öppet läge (kylning/uppvärmning på max.).
OBS.
