enervent Pelican eAir - Installation Med Modbus

71Installationsanvisningar för yrkesfolk
Ventilationsaggregatet kan också styras via Modbus. Det
nns två alternativa sätt att ansluta till Modbus. Genom
att använda Modbus RTU eAir -styrkretskortets kontakt-
don X26. Eller genom att använda Modbus TCP/IP (fr.o.m.
version 1.30 av md-sw) Ethernet-kontaktdon X19. Valet av
anslutningssätt görs i iken Modbus i eAir-kontrollpane-
lens inställningsguide (eAir kontrollpanel sw-version 2.07
och framåt).
Modbus RTU standardvärden
• Modbus adress 1 (1-100)
• Kommuniceringsform RS 485
• Hastighet 19200 (9600 eller 115200) bps
• Paritet None (Even).
Terminering av Modbus RTU X26-anslutning
I anslutningen RS485 X26 kan terminering och biasering
väljas. Dessa kan väljas i kortslutningscellen JP5, som nns
direkt bakom X26-anslutningen.
Tabellen nedan presenterar kortslutningscellen JP5.
Nedersta raden ligger närmast X26 RS485-anslutningen.

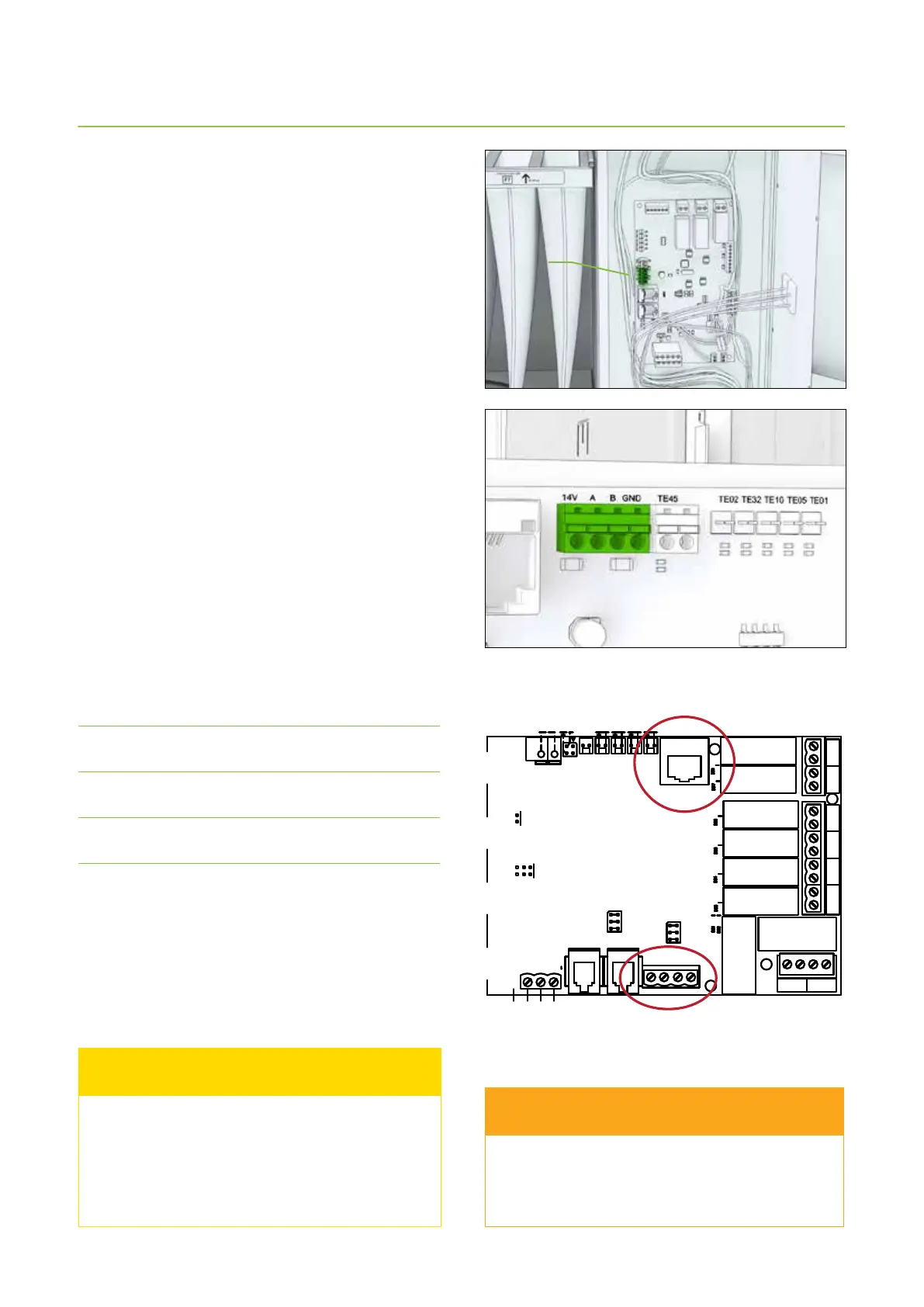

I bilden nedan visas Modbus RTU och Ehternet / Modbus
TCP/IP -kontaktdonens platser i eAir-styrkretskortet.
Modbus-register nns på Enervents webbsida www.ener-
vent.
Installation med Modbus
Modbus TCP/IP accepterar ingen autentisering
eller kryptering. Apparaten får inte kopplas till ett
nät med fritt inträde till allmänt internet. Det måste
åtminstone nnas en brandvägg som blockerar
internettrak att komma in.
OBS.
[o o]
Biasering: Kontslutningsbiten installerad = RS485 B
linjen jordat via GND 600 Ω -resistorn.
[o o]
Terminering: Kortslutningsbiten installerad =
bussen terminerad
[o o]
Biasering: Kortslutningsbiten installerad = RS485 A
linjen kopplad via +5V 600 Ω -pull-up motståndet.
Användning av Modbus TCP/IP
• Modbus-adressen är inte i bruk vid anändning av
Modbus TCP/IP. Tillgången till apparaten sker via appa-
ratens IP-adress.
• Högst två TCP/IP-anslutningar kan vara aktiva
samtidigt.
X1X2X3X4X5
X7
X12
X19
DO6DO5DO4DO3
DO1 DO2
X28X27
X26
JP5
JP2
eAir EMOKORTTI
Ha Mu Ru
TULO
X9
X10
DI11 GND A01
Ethernet
MODBUS-RTU
1234
X6
DO8DO7
AO8
A
B
GND
+12V
MODBUS-TCP/IP
Busstyrning får inte kopplas till ventilationsaggre-
gatet förrän bussen har programmerats och passar
ihop med apparatens styrningsparametrar.
VARNING
X26
