74

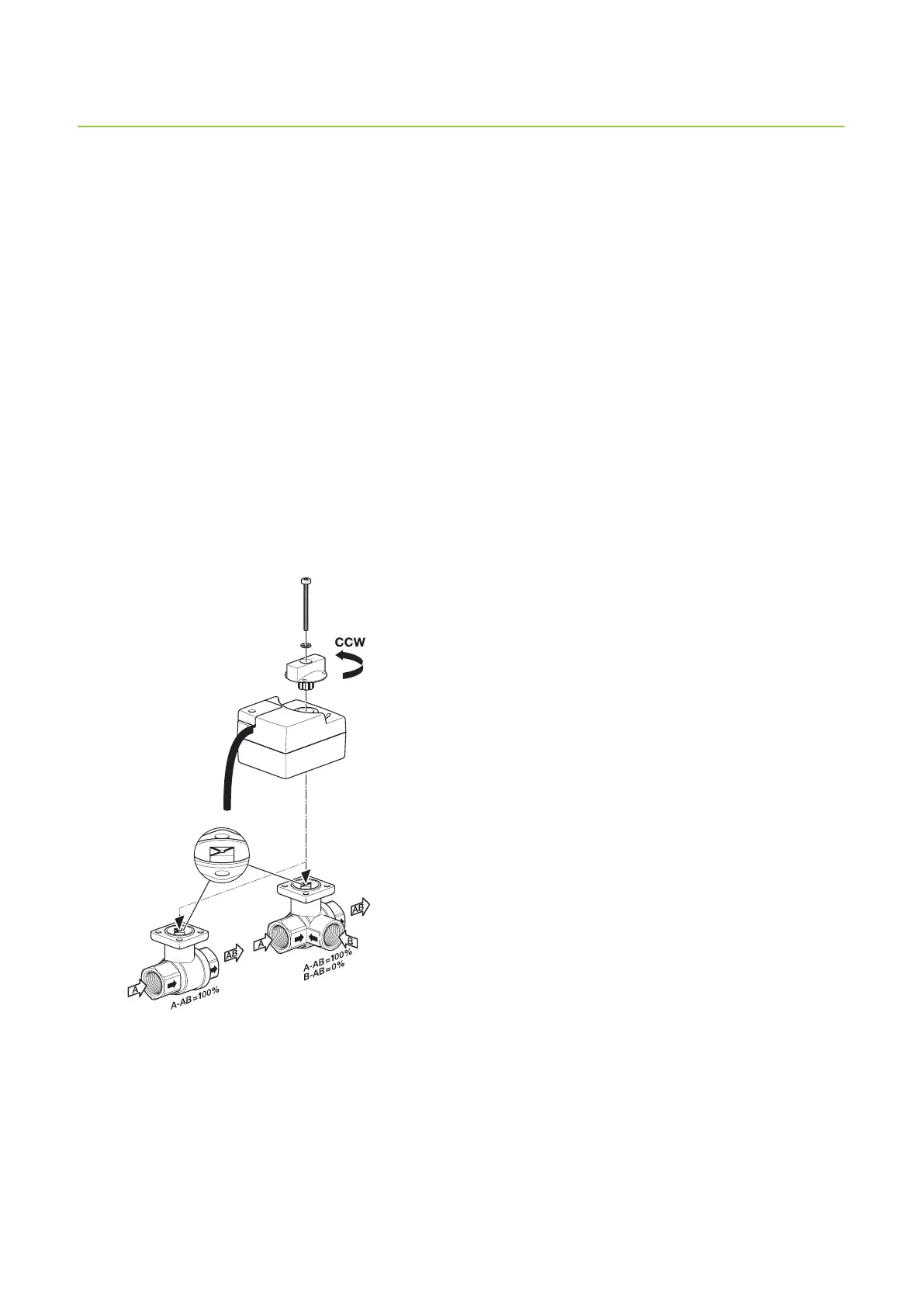

Ventil och manöverdon öppnas moturs och stängs medurs.
Figuren visar ventilen och manöverdonet i helt öppet läge.
Dessutom visas vätskeödets tillåtna riktning.
För att installera:
a. Installera kylbatteriet horisontellt i tilluftskanalen (vid ett
kanalbatteri).
b. Isolera en separat slinga för kylbatteriet.
• Glöm inte att ta med backventilen.
• Följ principschemat i slutet av denna manual.
c. Anslut utloppet för kondensvatten.
d. Installera 3-vägsventilen och manöverdonet i
marksamlingsröret.
• Manöverdonet styr köldbärarödet till kylbatteriet
efter behov.
e. Isolera rören noggrant med ångtät isolering för att för-
hindra kondensation på utsidan av rören i varma och
halvvarma utrymmen.
f. Förbered/anslut kablaget mellan ventilationsaggrega-
tet, den geotermiska pumpen och manöverdonet.
3. Öppna aggregatets servicelucka och se till att
• enheten är ren inuti
• inga främmande föremål inuti och ltren
sitter på plats.
4. Stäng luckan ordentligt.
5. Förbered/anslut kablaget mellan ventilationsaggre-
gatet, den geotermiska pumpen och manöverdonet
enligt kopplingsschemat i slutet av denna manual.
