5 INSTALLAZIONE
DISIMBALLAGGIO DELL’UNITA
L’unità pesa circa 27,2 kg e deve essere disimballata da almeno 2 persone.
ISPEZIONE
Subito dopo avere disimballato l’unità, eseguire la procedura seguente:
• Verificare i documenti di consegna per accertarsi che la consegna sia completa.
• Verificare che la confezione contenga tutti i componenti indicati nell’elenco degli
accessori standard (Fare riferimento al capitolo “Contenuto della confezione” nel
presente Manuale per l’uso).
• Ispezionare i componenti e gli accessori esterni per verificare la presenza di eventuali
danni dovuti al trasporto.

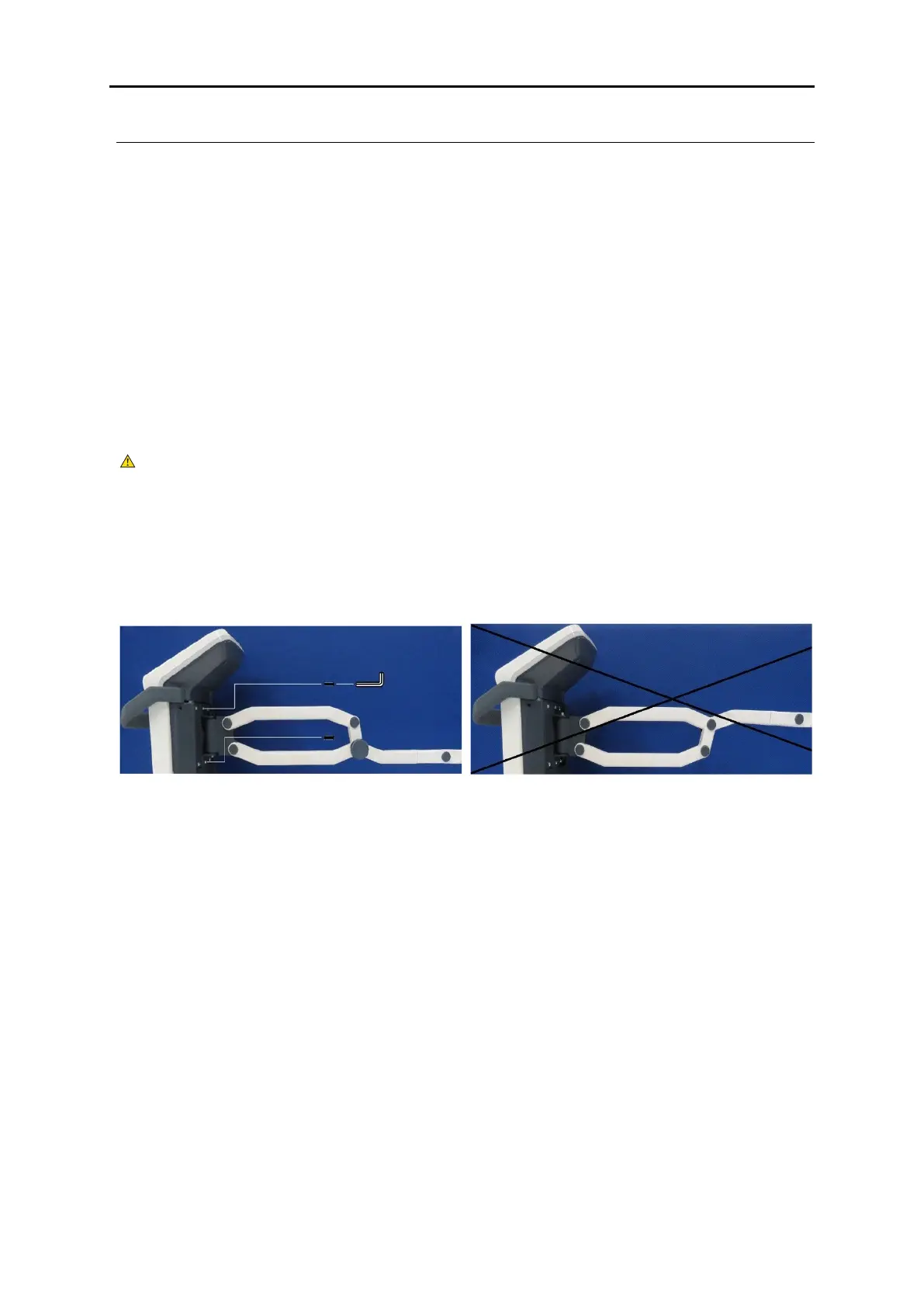

FISSAGGIO DEGLI STATIVI PORTA ELETTRODO
Gli stativi porta elettrodo devono essere montati in modo corretto sul lato dell’apparecchio
come mostrato nella figura. Per il fissaggio degli stativi porta elettrodo, utilizzare la chiave per
viti a esagono incassato in dotazione.
FISSAGGIO DEGLI ELETTRODI (CIRCUPLODE)
• Allentare la manopola di bloccaggio degli elettrodi.
• Spingere l’elettrodo attraverso il foro nello stativo porta elettrodo finché l’asta
dell’elettrodo non sarà visibile sull’altro lato del foro.
• Serrare la manopola di bloccaggio degli elettrodi.
• Bloccare le ruote posteriori e lo stativo porta elettrodo per evitare lo spostamento dello
stativo e del Circuplode.
• Fissare il cavo all’elettrodo.
• Inserire il cavo dell’elettrodo nella clip del cavo all’esterno dello stativo.
• Inserire il connettore del cavo dell’elettrodo nella presa di uscita [7] sul pannello
posteriore.
