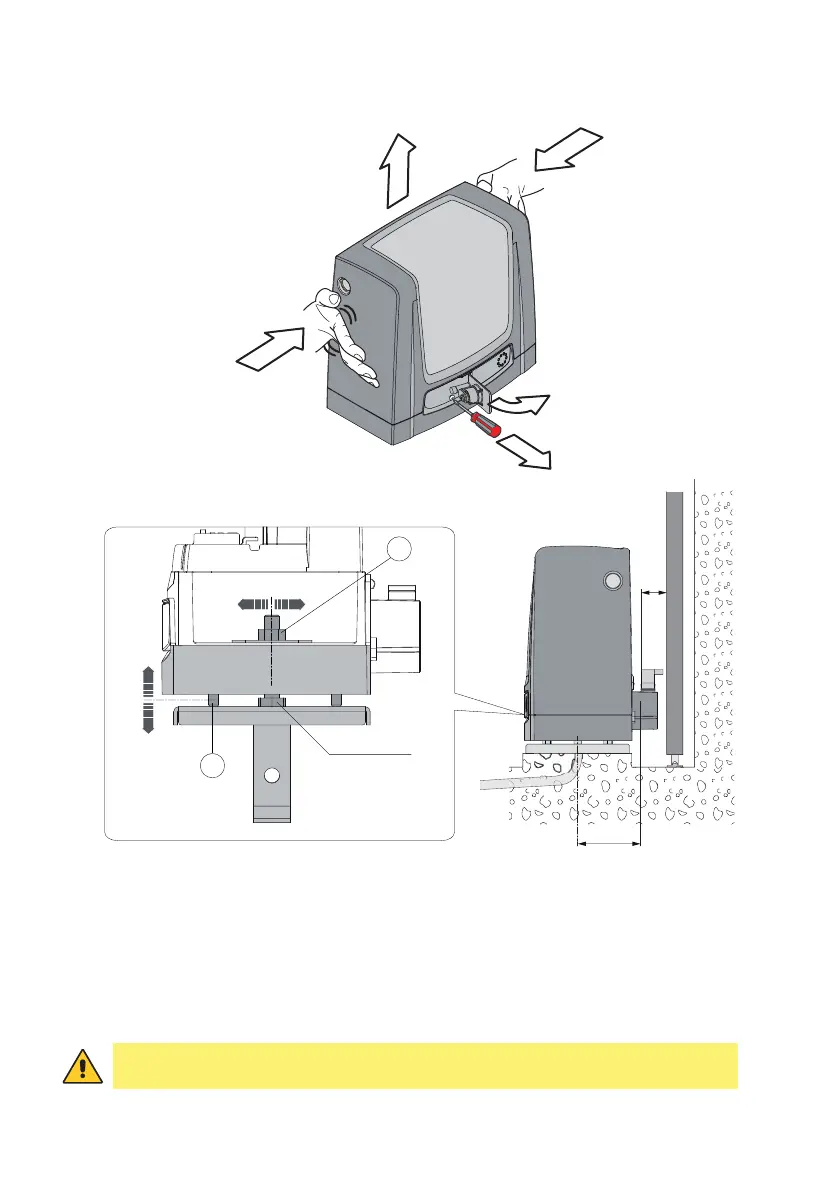

- Sbloccare il motoriduttore [1] (vedere ISTRUZIONI D’USO). Svitare la vite frontale [2], togliere
il carter, facendo pressione lateralmente[3-4].
- Procedere alla posa del motoriduttore sulla piastra di base.
- Regolare il motoriduttore in orizzontale facendolo scorrere sulle asole del basamento del
riduttore, in verticale con le quattro viti di livellamento [A].
NOTA: nella regolazione in verticale tenere il motoriduttore leggermente rialzato rispetto alla
piastra di base per permettere il fissaggio della cremagliera ed eventuali regolazioni successive.
- Ultimate le regolazioni, fissare il motoriduttore con le viti [B].
7.3 Installazione motoriduttore
ATTENZIONE: il motoriduttore deve essere opportunamente sollevato dal terreno per
evitare allagamenti.
X
105
-15 +10
±5
A
B
M12-low type
M12
3
3
2
4
1
