63
IP2160FR - 2017-04-12
- Débloquer le motoréducteur (voir MODE D'EMPLOI) et déplacer le portail en position d’ouver-
ture.
- Mettre la crémaillère en appui sur le pignon et, en faisant coulisser le portail à la main, la fixer
sur toute sa longueur.

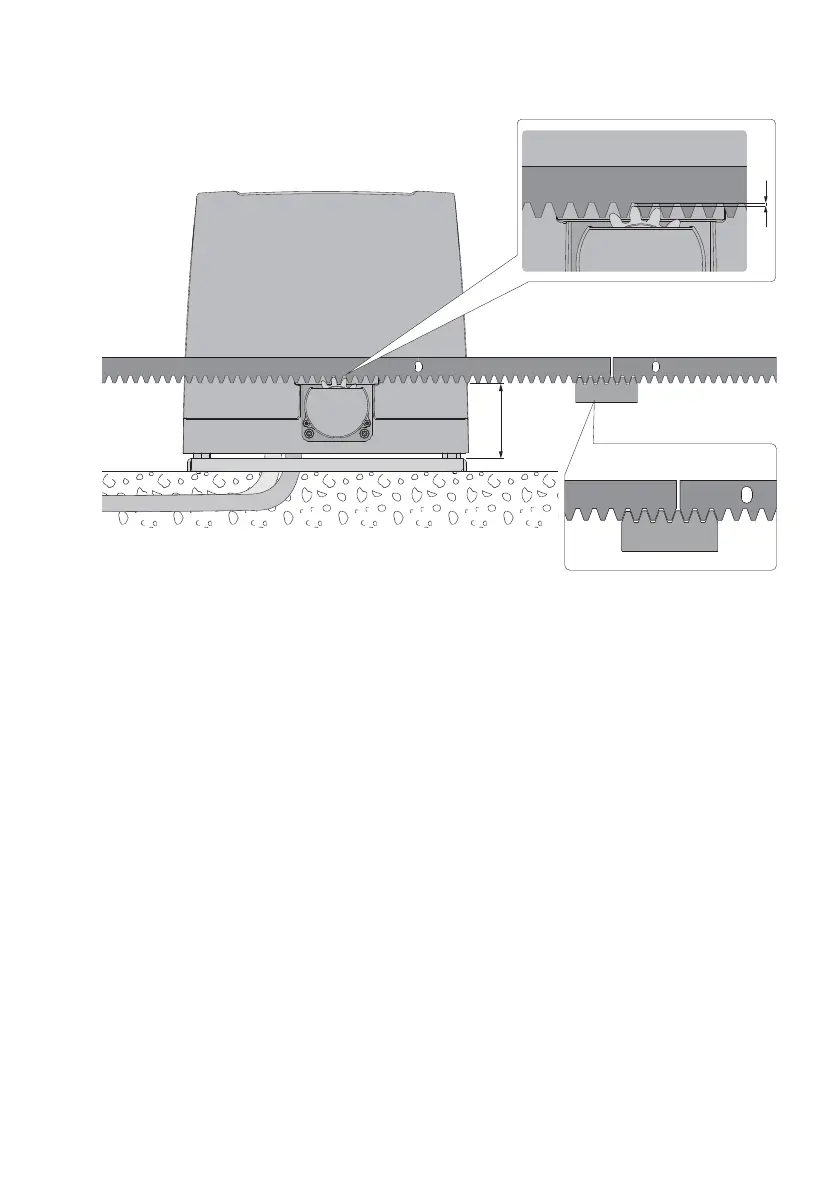

REMARQUE : Pour faciliter l'alignement correct des barres, poser un morceau de rebut de cré-
maillère sous le point de jonction, comme indiqué dans le détail de la figure.
- Après la fixation, régler le motoréducteur à la verticale de manière à obtenir un jeu d'environ
2 à 3 mm entre le pignon et la crémaillère.
- Bloquer définitivement le motoréducteur.
- Graisser légèrement la crémaillère et le pignon après le montage.
Vérifier à la main si le portail roule bien, sans frottements.
7.4 Installation de la crémaillère
2÷3
95
