Vor dem Netzanschluss ist sicherzustellen, dass die Daten auf dem Typenschild mit denen
des Stromversorgungsnetzes übereinstimmen.
Am Versorgungsnetz einen allpoligen Schalter/Trennschalter mit Öffnungsabstand der Kontakte
von mindestens 3 mm einbauen.
Prüfen, ob sich vor der Stromanlage ein passender Fehlerstromschutzschalter und ein Über-
stromschutz befinden.
Für die Stromversorgung ein Netzkabel vom Typ H05RN-F 3G1,5 verwenden und mit den im
Antrieb vorhandenen Klemmen L (braun), N (blau), (gelb/grün) verbinden.
HINWEIS: Der Abschnitt des Kabel kann AWG14 (2 mm
2
) Maximum.
Den Schlauch des Versorgungskabels nur auf Klemmenhöhe abziehen und mit dem entspre-
chenden Kabelbinder befestigen (siehe Bez. B).
Nach durchgeführtem Anschluss an die Klemme muss im Sinne der wesentlichen Anforderungen
der geltenden Normen der Deckel wieder geschlossen werden.
Die Anschlüsse an die Netzversorgung und an eventuelle andere Niederspannungsleiter (230 V)
müssen im äußeren Bereich des Antriebs über einen unabhängigen und von den Anschlüssen der
Steuer- und Sicherheitseinrichtungen getrennten Kanal erfolgen (SELV = Safety Extra Low Voltage).
Der Kanal muss durch die auf der Grundplatte vorhandenen Öffnungen um ein paar Zentimeter
in den Antrieb eindringen.
Sicherstellen, dass keine scharfen Kanten vorhanden sind, die das Stromkabel beschädigen können.
Sicherstellen, dass die Stromversorgungsleiter (230V) und die Leiter für der zusätzlichen Vor-
richtungen (24V) getrennt sind. Die Kabel müssen doppelt isoliert sein. Den Kabelschlauch auf
Höhe der jeweiligen Anschlussklemmen abziehen und die Kabel mit Kabelbinder (siehe Bez. A)
oder Schellen anderer Hersteller arretieren.

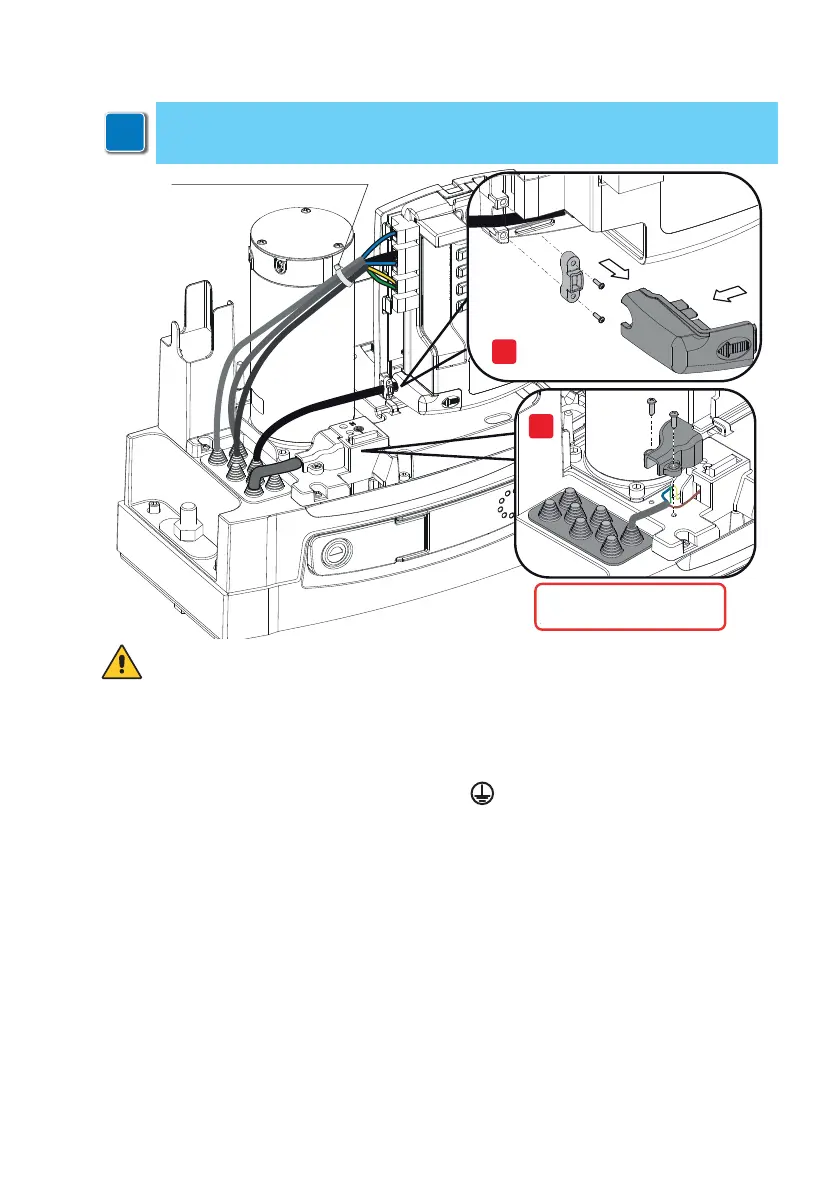

8. Elektrische anschlüsse
Assicurarsi che il conduttore
giallo verde sia almeno 30 mm
più lungo dei conduttori marrone e blu
L
N
A
B
Fascetta non di nostra fornitura
ANMERKUNG: Informationen zu den elektrischen Anschlüssen und zur Inbetriebnahme
der Getriebemotoren sind in den Installationshandbüchern der elektronischen Steuerungen
CS12E und CS12M aufgeführt.
i
Sicherstellen, dass der gelbe Leiter
mindestens um 30 mm länger ist als
der braune und blaue Leiter
Kabelschelle nicht im Lieferumfang enthalten
