90
IP2160DE - 2017-04-12
stange [F] verbinden und sie am Bügel [D] befestigen (die überstehende Kette abschneiden).
ANMERKUNG: Bei vollständig geöffnetem und vollständig geschlossenem Tor prüfen, ob der
angegebene Abstand zwischen der Ritzelmitte und der Spannstange [F] eingehalten wird.
- Die Kette endgültig mit den Muttern [G] arretieren.
- Die Kette [E] mit Hilfe der Spannstangen [H] spannen.
- Die Kette [E] und den Ritzel nach der Montage leicht schmieren.
ACHTUNG: bei der Montage des Kettenantriebs kehrt sich die Laufrichtung des Getrie-
bemotors um.

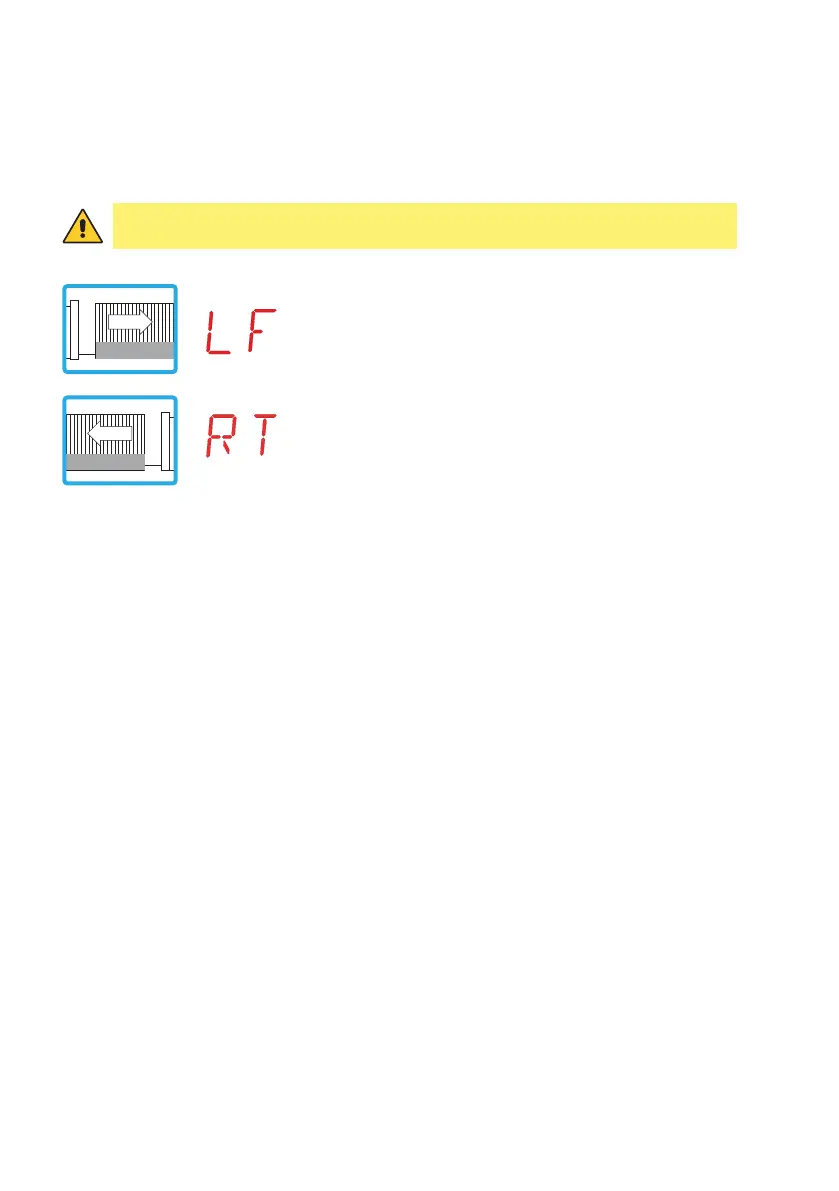

Öffnung nach rechts
Öffnung nach links
