Entrematic Ditec NES400EHP Manual

85
IP2160DE - 2017-04-12

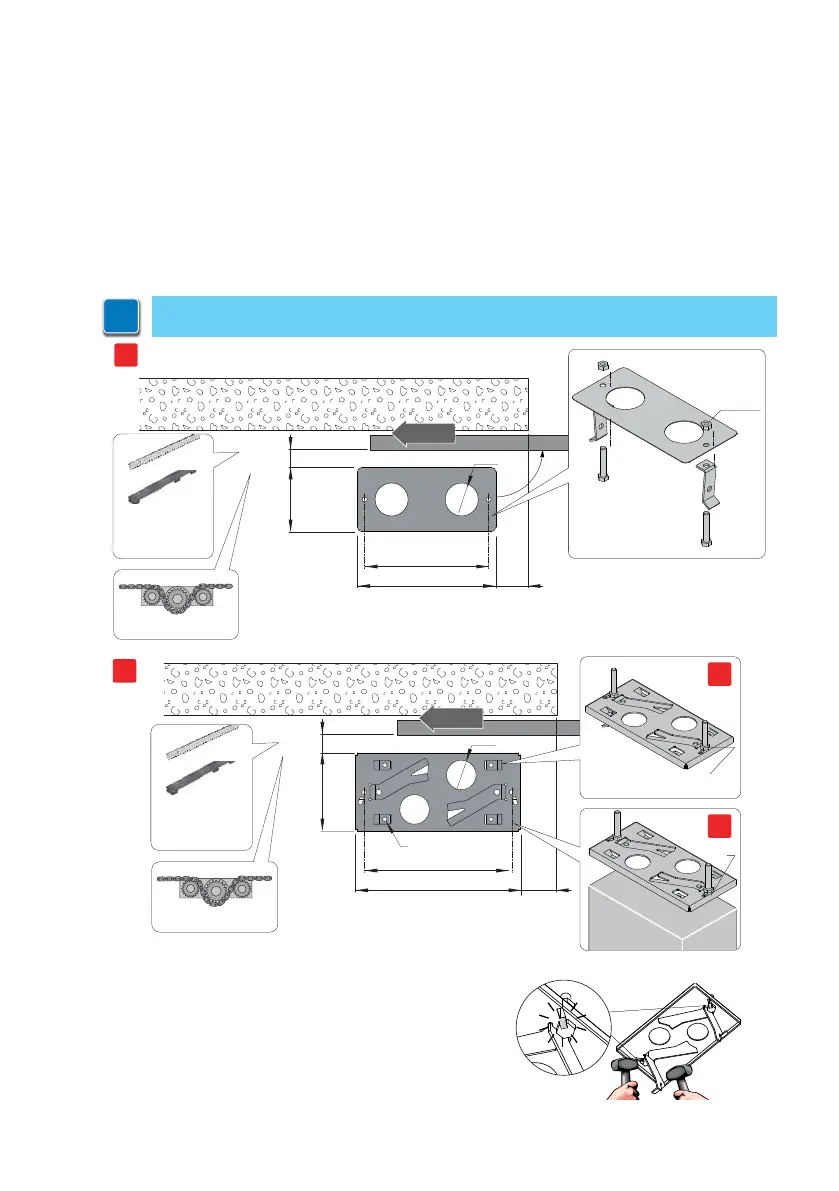

7.2 Die Grundplatte vorbereiten
[1] Die Verankerungskrampen auf der Grundplatte einsetzen und sie mit den mitgelieferten Muttern
befestigen.
[2] Die Schrauben in die Grundplatte einsetzen und mit den Muttern arretieren, danach die Me-
talllasche umbiegen, damit die Schraube nicht austreten kann.
Die vorgeformten Krampen mithilfe eines Hammers nach unten ziehen, damit eine ordnungs-
gemäße Verankerung am Beton gewährleistet ist.
- Eine Zementfläche vorbereiten und die Verankerungskrampen und die Grundplatte darin
einzementieren. Die Platte muss waagerecht und sauber sein. Dabei die auf der Abbildung
angegebenen Abmessungen einhalten.
i
ANMERKUNG: Ist die Zementfläche bereits vorhanden, kann die Grundplatte [2] mithilfe
von M8 Dübeln, die nicht im Lieferumfang enthalten sind, befestigt werden.
OPENING
160
X+25 [*]
70[**]
min
40 [**]
Ø80
90°
300
335
1
[*] CROSSCRN2
[*] CROSSCRI
X=40
[**] NES100CKT
M12
low type
OPENING
160
X+25 [*]
70 [**]
Ø60
Ø9
min
40[**]
300
340
[*] CROSSCRN2
[*] CROSSCRI
X=40
[**] NES100CKT
1
2
2a
2b
NES100PSU
M12-low
type
M12
low type
ÖFFNUNG
ÖFFNUNG
