140
IP2160PT - 2017-04-12
Realize as seguintes operações e verificações a cada 6 meses, em base à intensidade de utilização
do automatismo.
Retire a alimentação 230 V~ e as baterias (se presentes) e desbloqueie o moto-redutor:
- Controle visualmente que o portão, os suportes de fixação e a estrutura existente tenham a
necessária robustez mecânica e estejam em boas condições.
- Controle o alinhamento portão-moto-redutor e a distância (2-3 mm) entre a garganta do pinhão
e a crista da cremalheira.
- Limpe as guias de deslizamento das rodas, a cremalheira e o pinhão do moto-redutor e lu-
brifique ligeiramente a cremalheira e o pinhão do moto-redutor. Verifique manualmente que
o deslizamento do portão seja regular e sem atritos.
Dê novamente a alimentação 230 V~ e as baterias (se presentes) e desbloqueie o moto-redutor:
- Verifique o correto funcionamento dos fins de curso.
- Verifique as regulações de força.
- Controle o correto funcionamento de todas as funções de comando e segurança.
NOTA: Para as partes de reposição, fazer referência ao catálogo das peças de reposição.
9. Plano de manutenção ordinária
i

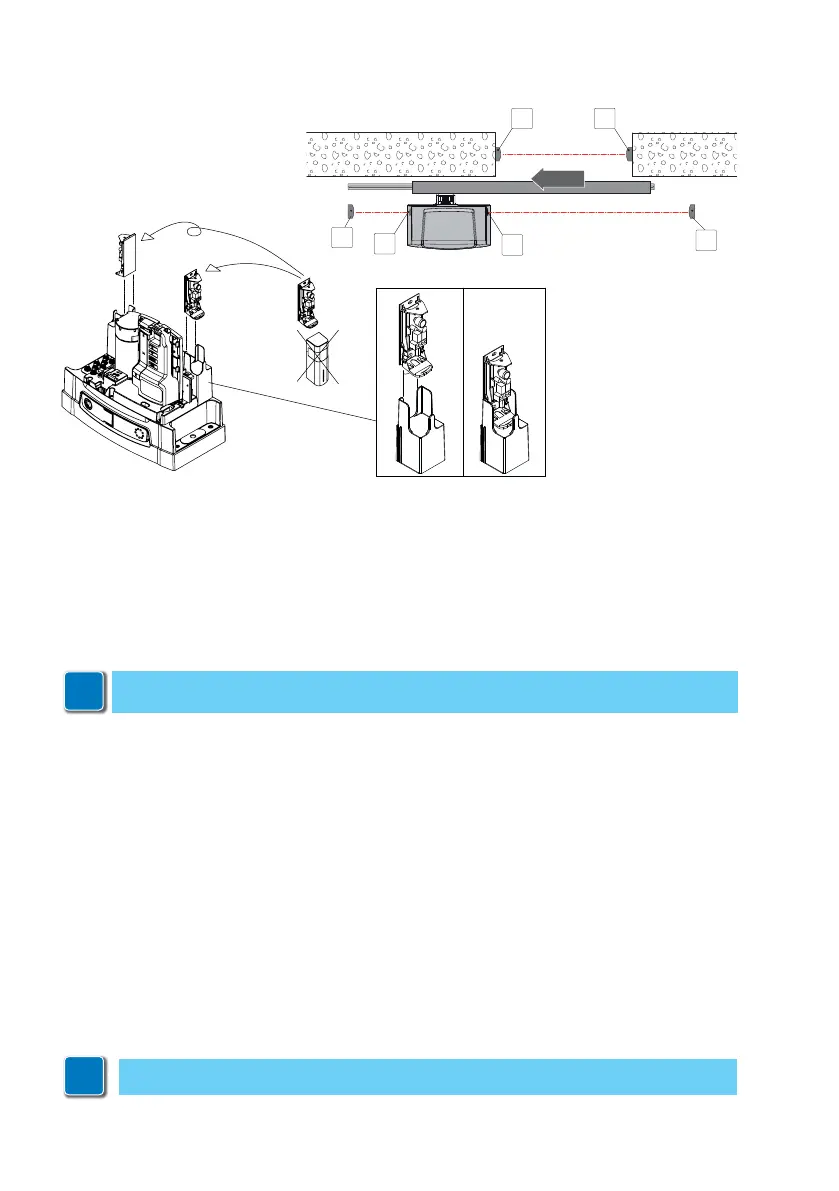

8.1 Instalação da fotocélula interna
É possível instalar fotocélulas adicionais no interior do cárter da Ditec NEOS para a proteção do
movimento de fecho e do movimento de abertura utilizando a fotocélula LIN2.
Montar uma recetor (RX) ou um transmissor (TX) como indicado na figura.
A instalação das fotocélulas deve respeitar as indicações das normas EN12453 e EN12445.
ATENÇÃO: O recetor (RX) e o transmissor (TX) também podem ser instalados em alturas diversas
(diferença máxima 300 mm).
Ligações elétricas
Conectar o contacto NC da fotocélula com os contactos de segurança do quadro eletrónico.
Para mais informações, consultar o manual de instalação da fotocélula.
i
LIN2
OPENING
TX
TX
TX
RX
RX
RX
