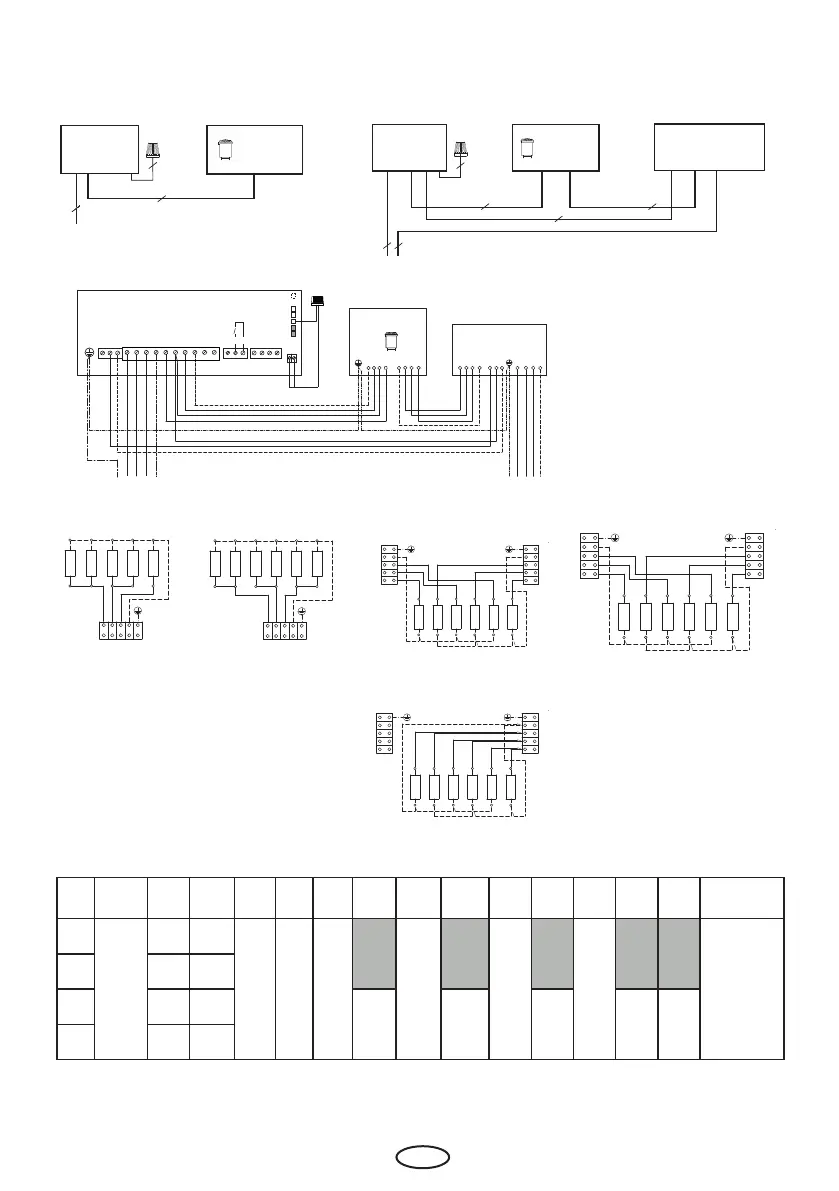

Anschlußbeispiel einer Saunaanlage mit Cubo / Cubo+
Technische Daten
Ableitstrom: max. 0,75 mA je kW Heizleistung
Saunaofen für den Einsatz in Familiensauna
Ofen-
leistung
nach DIN
Einbaumaße
H/B/T in cm
für
Kabinen-
volumen
Mindestmaß
der Be- und
Entlüftung
Gewicht ohne
Steine und
Verpackung
Steinfüllung
elektr.
Anschluss
LSG
erforderlich
Absicherung
Steuergerät
in A
Absicherung
LSG in A
Verbindung
Netz -
Steuergerät
Verbindung
Netz LSG
Verbindung
Steuergerät
- Ofen
Verbindung
Steuergerät
LSG
Verbindung
LSG Ofen
zu verwenden mit
den Steuergeräten
7,5 kW
72 / 40 / 38,5
(*95 / 40 / 38,5)
7 - 10 m³ 35 x 5 cm
25,5 kg
(*32 kg)
25 kg
(*45 kg)
3N AC
50 Hz
400 V
nein
3 x 16 5 x 2,5 5 x 1,5
Econ D1, D2, D3, D4
Econ H1, H2, H3, H4
EMOTEC D
EMOTEC H
EmoTouch II +
9,0 kW 9 - 14 m³ 35 x 6 cm
10,5 kW 11 - 15 m³ 35 x 6 cm
ECON L09 R 3 x 16 5 x 2,5 4 x 1,5 5 x 1,5
12 kW 14 - 18 m³ 35 x 7 cm
Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte in mm² Kupferleitung.
(* Cubo+)
Achtung! Immer Nulleiter
N mit anklemmen
4
Saunasteuergerät
Control unit
Boîtier de commande
Пульт управления
Saunaheizgerät
Sauna heater
Poêle de sauna
Печь для сауны
5
5
Netz / Mains / Réseau / Сеть
7,5 - 9,0 kW
LSG
5 5
5
4
5
4
Saunasteuergerät
Control unit
Boîtier de commande
Пульт управления
Saunaheizgerät
Sauna heater
Poêle de sauna
Печь для сауны
Leistungsschaltgerät
Power extension unit
Extension de puissance
Блок расширения мощности
Netz / Mains / Réseau / Сеть
10,5 -12,0 kW
7,5 kW 9,0 kW
U V W N
(Gr)
PE
2000W 2000W 2000W 2000W 2000W 2000W
12 kW
PE
(Gr)
U V W N
12,0 kW 10,5 kW
U V W N
1500W 2000W 1500W 1500W 2000W 2000W
V W NU
10,5 kW
zum Steuergerät
zum LSG
5x2,5 mm²
PE
(Gr)
(Gr)
PE
U V W N
1500W 2000W 1500W 1500W 2000W 2000W
V W NU
10,5 kW
zum Steuergerätzum LSG
5x1,5 mm²
5x1,5 mm²
PE
(Gr)
(Gr)
PE
Umverdrahtung auf einkreisige Variante
möglich, bei Verwendung eines Steuerge-
rätes mit Zulassung für eine Leistung von
10,5 kW bei max. Phasenbelastung 16 A.
Achtung! Beachten Sie immer den Anschlussplan
im Anschlusskasten des Saunaofens.
Anschluss werkseitig
10,5 kW
Anschlussbeispiel einkreisig
U V W N PE
(Gr)
1500W 1500W 1500W
400 V AC 3N7,5 kW
1500W 1500W
400 V AC 3N
PE
(Gr)
U V W N
1500W 1500W 1500W 1500W 1500W 1500W
9 kW
400 V AC 3N
N U V W
U V W N
L1 L2 L3 N
S1 V N
400 V AC 3N
fan light
L N L N
L1 L2 L3 N W V U N N
WB WM
3 4
S1 S1 N
STB
Saunasteuergerät / Control unit /
Boîtier de commande / Пульт управления
LSG
Contactor box
Saunaofen
Sauna heater
Sensorbus
Saunabus
reserviert
N U V W
1 1 1 1
Sensor
Limiter
10,5 - 12,0 kW
