GASMETALLBÅGSVETSNING MIG/MAG

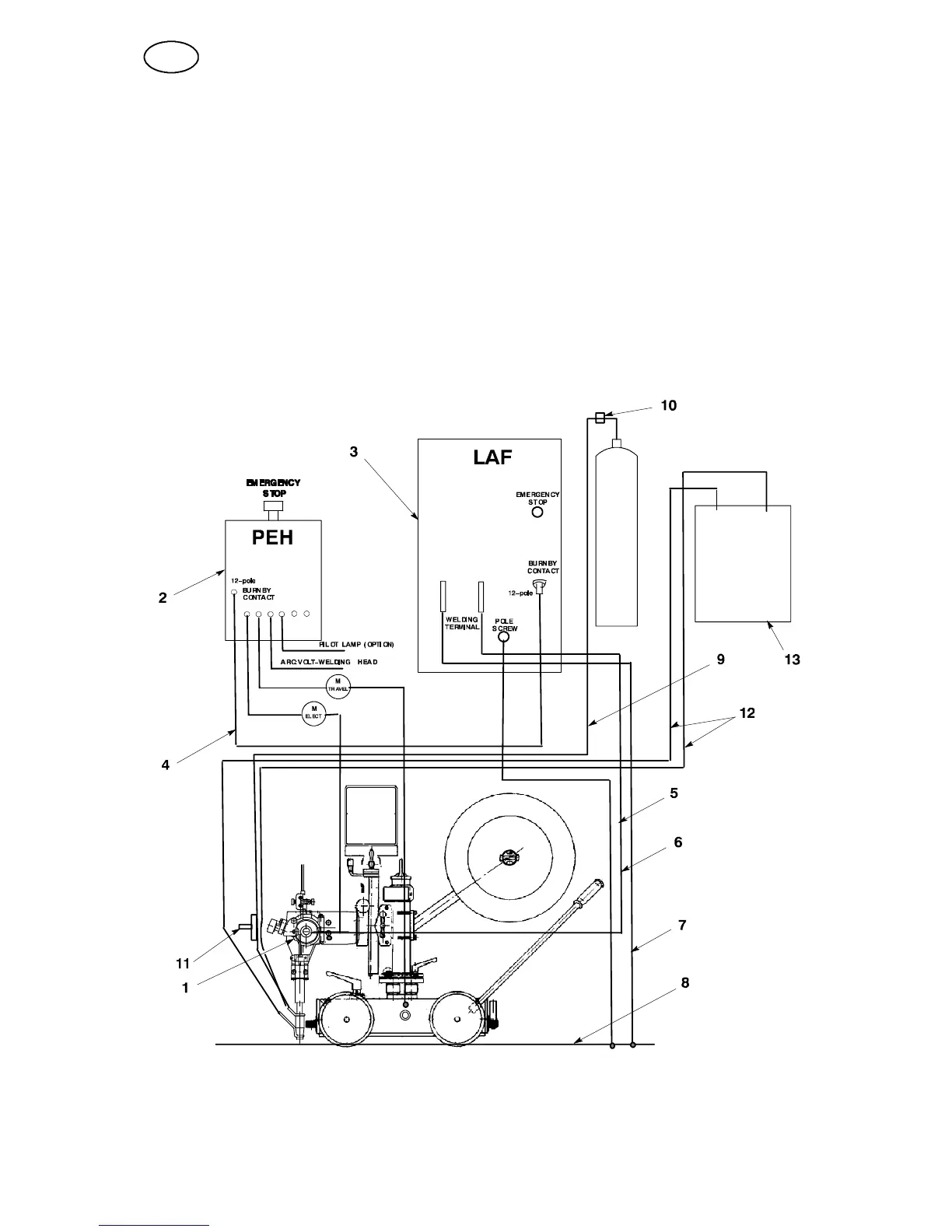

S Anslut manöverkabeln (4) mellan svetsströmkällan (3) och manöverlådan
A2--A6 Process Controller (PEH) (2).
S Anslut återledaren (7) mellan svetsströmkällan (3) och arbetsstycket (8).
S Anslut svetskabeln (6) mella n svetsströmkällan (3) och svetsautomaten (1).
S Anslut gasslangen (9) m ellan reduceringsventilen (10) och svetsautomatens
gasventil (11).
S Anslut slangar för kylvatten (12) mellan kylaggregatet (13) och
svetsautomaten (1).
S Anslut mätledningen (5) mellan svetsströmkällan (3) och arbetsstycket (8).
--
+
