4.4 Anslutningar
1. Inkopplingen av manöverlådan till svetsautomaten skall ske enligt
bruksanvisningen för A2--A6 Process Controller (PEH).

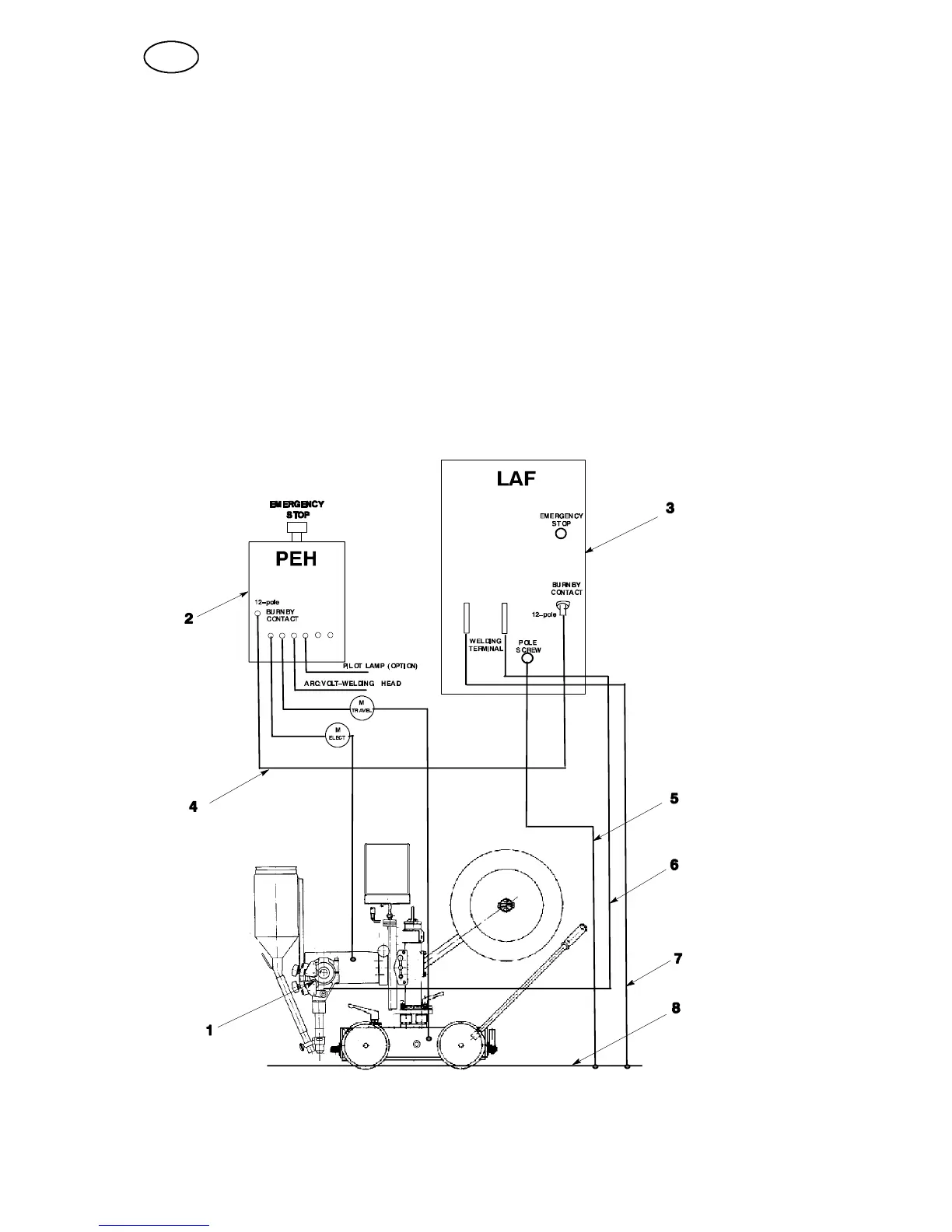

2. Svetsautomaten ansluts enligt nedanstående figurer.
PULVERBÅGSVETSNING UP
S Anslut manöverkabeln (4) mellan svetsströmkällan (3) och manöverlådan
A2--A6 Process Controller (PEH) (2).
S Anslut återledaren (7) mellan svetsströmkällan (3) och arbetsstycket (8).
S Anslut svetskabeln (6) mella n svetsströmkällan (3) och svetsautomaten (1).
S Anslut mätledningen (5) mellan svetsströmkällan (3) och arbetsstycket (8).
--
+
