ESAB Multimaster 300 - Connections de Sortie Secondaires

51

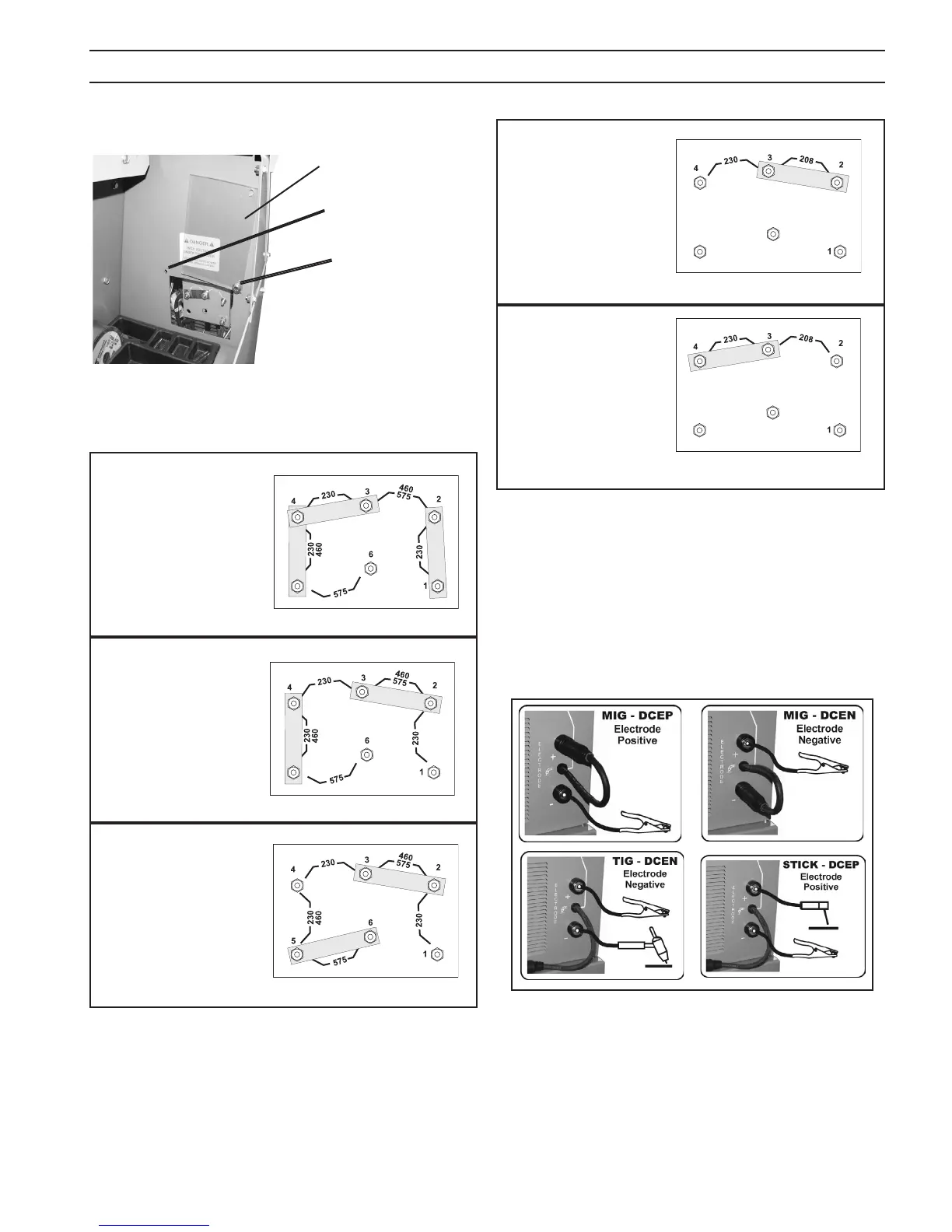

Figure 4 – Réglage de la tension plaquette des bornes
Version 208/230 montrée installée
Dégagez les charnières
du panneau sur la vis
du coin.
Enlevez seulement
cette vis.
Cette vis doit
demeurer en place.
Ne pas enlever.
Figure 4A – borne d’entrée
modèle 230/460/575 vca
Conguration 230 vca
Figure 4B – borne d’entrée
modèle 230/460/575 vca
Conguration 460 vca
Figure 4C - borne d’entrée
modèle 208/230 vca
Conguration 575 vca
Figure 4D - borne d’entrée
modèle 208/230 vca
Conguration 208 vca
Figure 4E - borne d’entrée
modèle 230/460/575 vca
conguration 230 vca
3.5 CONNEXIONS DE SORTIE SECONDAIRES (Figure 5)
Le poste de soudage Multimaster 300/300X est un système
autonome. Les connexions du chalumeau/pistolet situées
au panneau avant sont branchées à l’interne, à la polarité
de soudage (courant continu-électrode positive ou courant
continu-électrode négative) par les bornes de sortie
secondaires selon l’opération de soudage.
Figure 5 – Réglage de la polarité
SECTION 3 INSTALLATION
