ESAB Multimaster 300 - Page 56

56
indicateurs numériques
(ampères, volts, WFS)
indicateur
lumineux
de mise en
marche
indicateur
lumineux de
température
indicateur
lumineux de
défectuosité
indicateur lumineux
WFS – PPM
indicateur
lumineux ampérage
Bouton
« preset »
Sélecteur
de procédé
Réglage de la tension –
MIG Réglage du courant –
Électrode enrobée/mig
Fonction
de vitesse du
dévidoir PPM

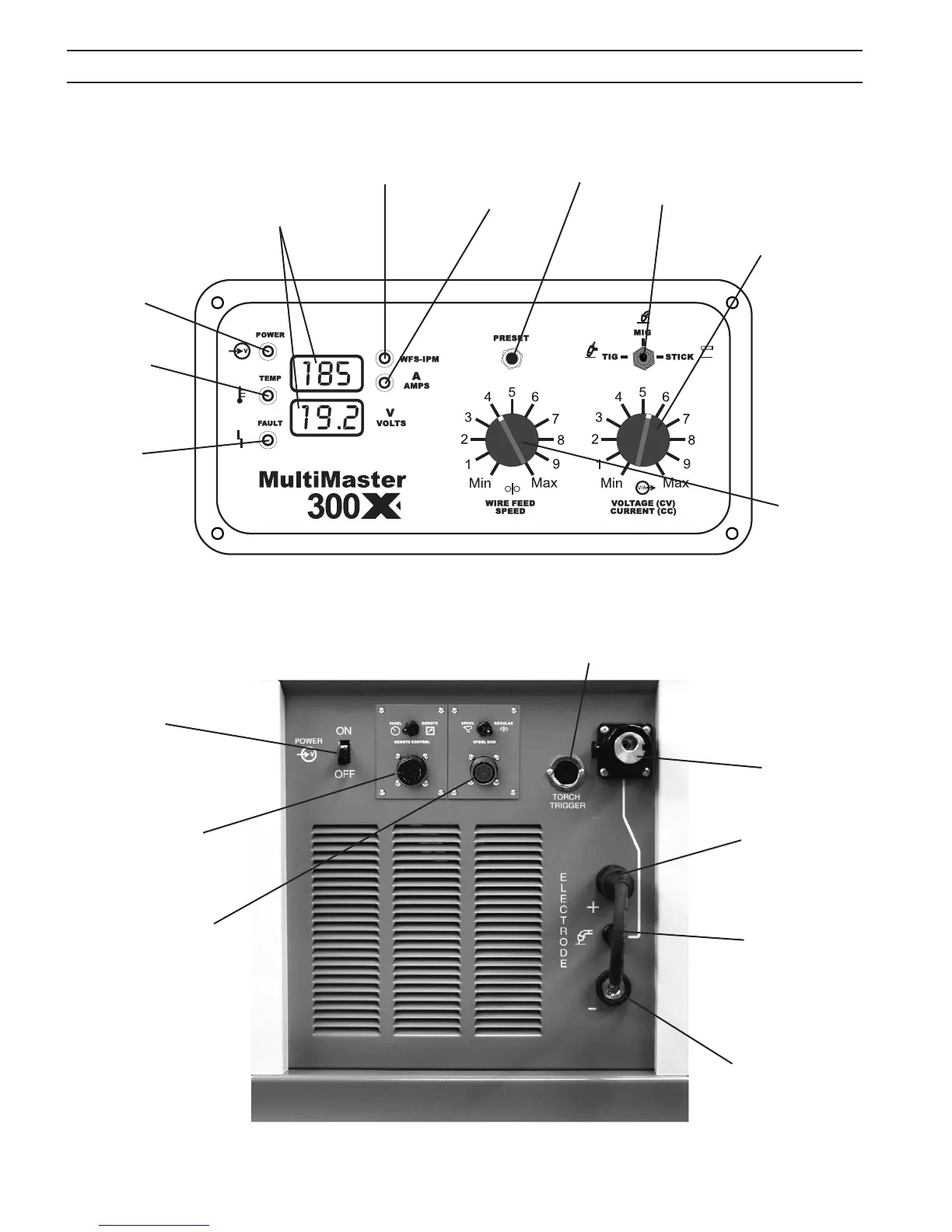

Figure 12 – Panneau de commande
interrupteur
d’alimentation
principal
module de
commande pour
pistolet à dévidoir
(facultatif)
module de
télécommande
(facultatif)
connexion NAS
du pistolet MIG
connexion
d’entrée positive
connexion
d’entrée négative
connecteur
de changement
de polarité
prise de la gâchette
du pistolet MIG
Figure 13 – panneau avant
SECTION 4 FONCTIONNEMENT
