ESAB Warrior 500i CC/CV User Manual

6 FONCTIONNEMENT
0463 341 131
- 33 -
© ESAB AB 2013
6 FONCTIONNEMENT
6.1 Aperçu
Les règles de sécurité générale relatives à la manipulation de l’équipement sont
indiquées dans le chapitre «Sécurité». Lire ce chapitre de A à Z avant de démarrer
l’équipement!

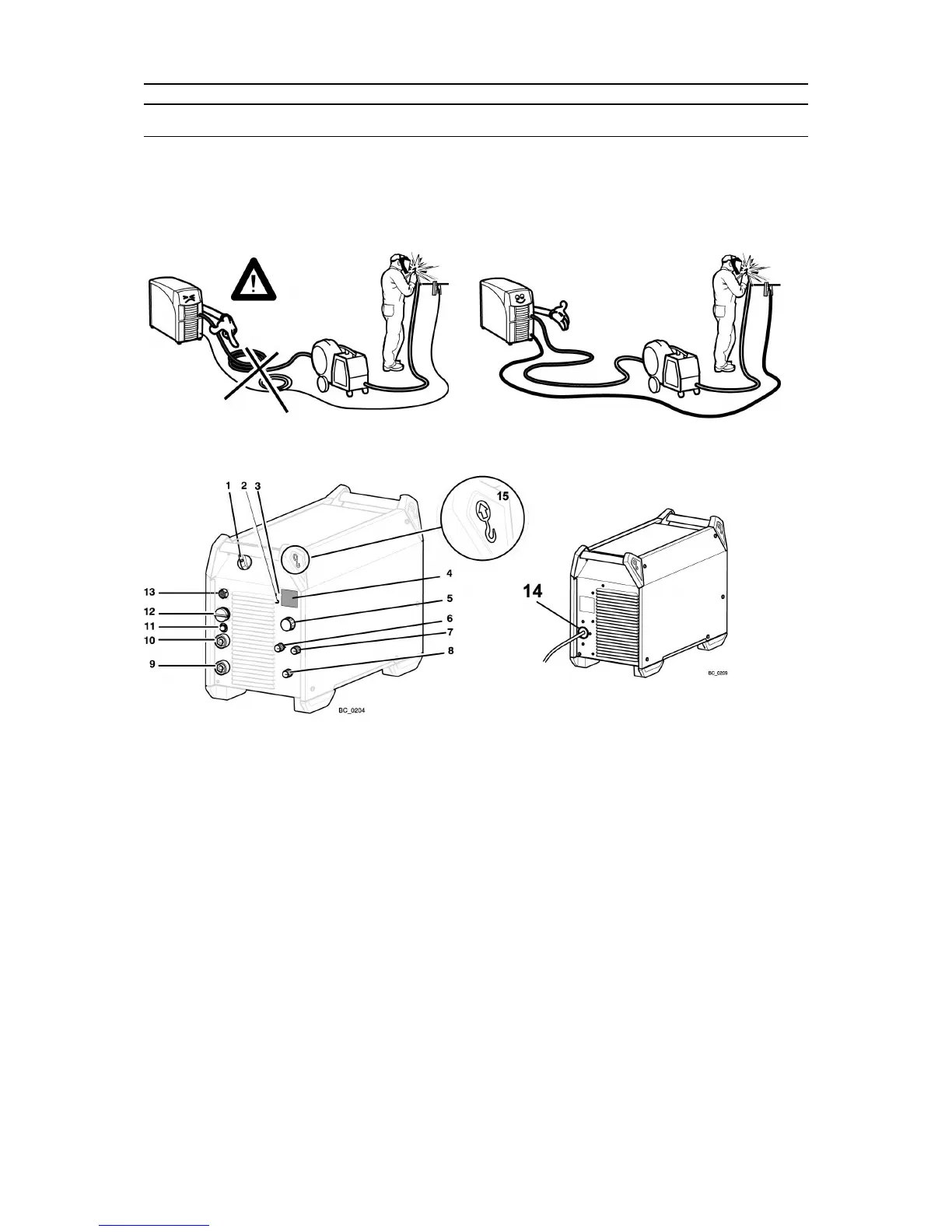

6.2 Appareils de commande et connexions
1. Interrupteur Marche/Arrêt de la tension
d’alimentation secteur
9. Connexion (-): MIG/MAG: Câble de retour
TIG: Torche de soudage MMA: Câble de
retour ou de soudage
2. Témoin lumineux, jaune, surchauffe 10. Connexion (+): MIG/MAG: Câble de
soudage TIG: Câble de retour MMA:
Câble de soudage ou de retour
3. Témoin lumineux, vert, fonction VRD
(tension réduite en circuit ouvert)
11. Disjoncteur, 10A, 42V
4. Affichage, intensité (A) et tension (V) 12. Connecteur du dévidoir à fils
5. Bouton de réglage: SMAW/GTAW:
Intensité (A)
13. Connecteur de l’unité de commande à
distance (option)
6. Bouton de sélection du type d’électrode 14. Connecteur de l’alimentation secteur
7. Bouton d’inductance (MIG/MAG) et
d’intensité de l’arc (MMA):
15. Boulon de l’anneau de levage
8. Bouton de sélection de la méthode de
soudage

ESAB Warrior 500i CC/CV Specifications

General

Output Current Range (CC)	10 - 500 A
Output Current Range (CV)	10 - 500 A
Cooling	Forced air
Protection Class	IP23
Input Frequency	50/60 Hz
Power Factor	0.93
Welding Processes	MMA, TIG, MIG/MAG
Efficiency	85%
