ESAB Warrior 500i CC/CV User Manual

6 ПОРЯДОК РАБОТЫ
0463 341 131
- 71 -
© ESAB AB 2013
6 ПОРЯДОК РАБОТЫ
6.1 Обзор
Общие правила техники безопасности, которые необходимо соблюдать при
эксплуатации оборудования, содержатся в главе «ТЕХНИКА БЕЗОПАСНОСТИ».
Прочтите ее перед началом эксплуатации оборудования!

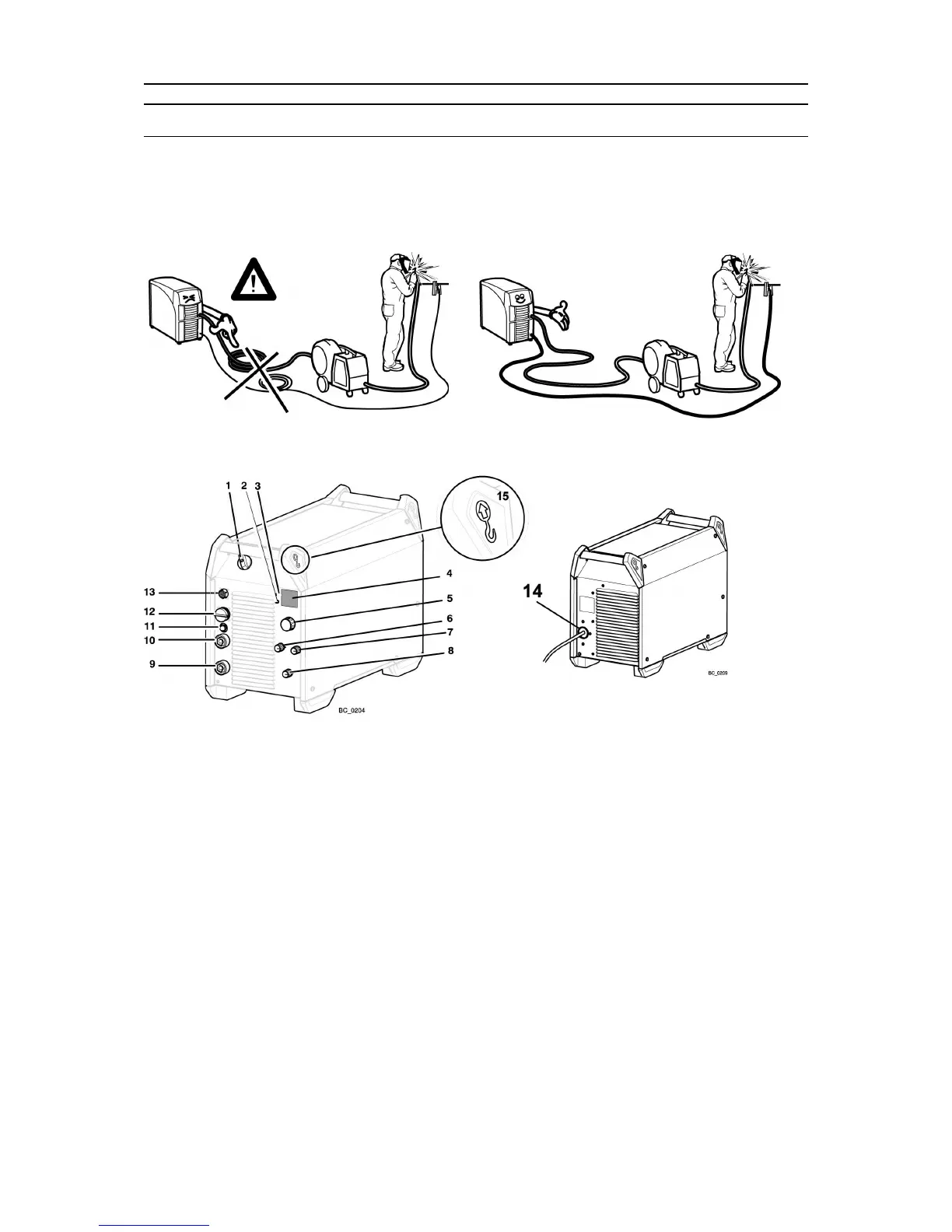

6.2 Соединения и устройства управления
1. Сетевой выключатель питания, O/I 9. Соединение (-) MIG/MAG: обратный
кабель TiG: сварочный пистолет MMA:
обратный кабель или сварочный кабель
2. Индикаторная лампа, желтая, перегрев 10. Соединение (+) MIG/MAG: сварочный
кабель TiG: обратный кабель MMA:
сварочный или обратный кабель
3. Индикаторная лампа, зеленая, функция
VRD (пониженное напряжение при
разомкнутой цепи)
11. Автоматический выключатель, 10А,
42В
4. Дисплей, ток (A) и напряжение (V) 12. Подключение блока подачи проволоки
5. Ручка для установки: сварка
SMAW/GTAW: ток (A)
13. Разъем для подключения блока
дистанционного управления (опция)
6. Ручка для выбора типа электрода 14. Подключение сетевого питания
7. Ручка регулировки индуктивности
(MIG/MAG) и мощности дуги (MMA):
15. Подъемная проушина
8. Ручка для выбора метода сварки

ESAB Warrior 500i CC/CV Specifications

General

Output Current Range (CC)	10 - 500 A
Output Current Range (CV)	10 - 500 A
Cooling	Forced air
Protection Class	IP23
Input Frequency	50/60 Hz
Power Factor	0.93
Welding Processes	MMA, TIG, MIG/MAG
Efficiency	85%
