ESAB Warrior 500i CC/CV User Manual

6 FUNCIONAMIENTO
0463 341 131
- 51 -
© ESAB AB 2013
6 FUNCIONAMIENTO
6.1 Información general
Las regulaciones generales de seguridad para manejar el equipo se detallan en el
capítulo "Seguridad". Léalo atentamente antes de encender el equipo.
6.2 Conexiones y dispositivos de control

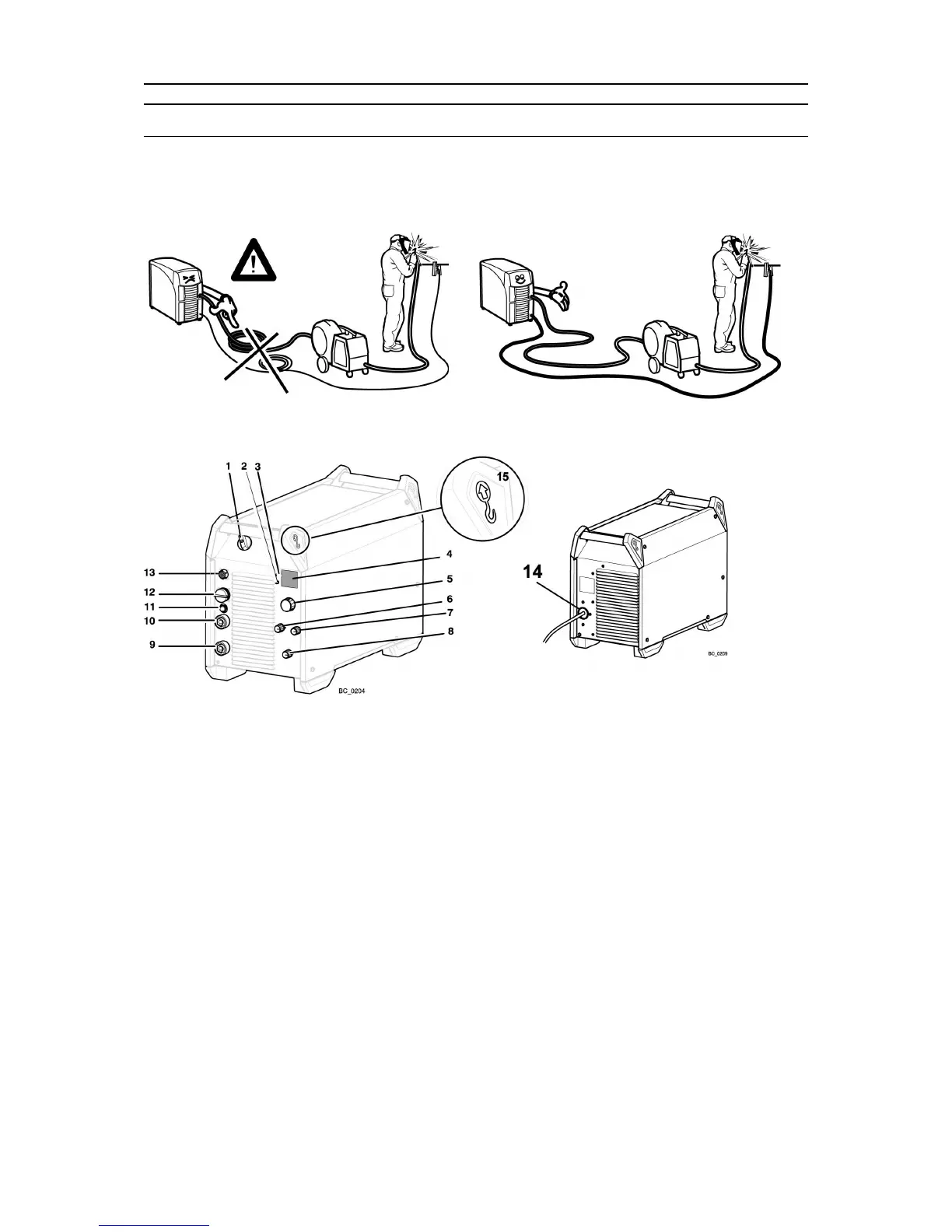

1. Interruptor de alimentación eléctrica, O/I 9. Conexión (-): MIG/MAG: Cable de retorno
TiG: Pistola de soldadura MMA: Cable de
retorno o cable de soldadura
2. Lámpara indicadora, amarilla,
recalentamiento
10. Conexión (+): MIG/MAG: Cable de
soldadura TIG: Cable de retorno MMA:
Cable de soldadura o cable de retorno
3. Lámpara indicadora, verde, función VRD
(tensión en circuito abierto reducido)
11. Disyuntor del circuito, 10 A, 42 V
4. Pantalla, corriente (A) y tensión (V) 12. Conexión de unidad de alimentación del
hilo
5. Perilla para ajustar: SMAW/GTAW:
Corriente (A)
13. Conexión de unidad de control remoto
(opción)
6. Perilla para elección del tipo de electrodo 14. Conexión del interruptor de alimentación
eléctrica
7. Perilla para inductancia (MIG/MAG) y arco
eléctrico (MMA):
15. Bulón del cárcamo para izado
8. Perilla para método de soldadura

ESAB Warrior 500i CC/CV Specifications

General

Output Current Range (CC)	10 - 500 A
Output Current Range (CV)	10 - 500 A
Cooling	Forced air
Protection Class	IP23
Input Frequency	50/60 Hz
Power Factor	0.93
Welding Processes	MMA, TIG, MIG/MAG
Efficiency	85%
