Manuel de l’utilisateur
44100
|
Abri à traîneau basculant Eskape™ 2000
Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007
FRANÇAISFRANÇAIS
D
1.1

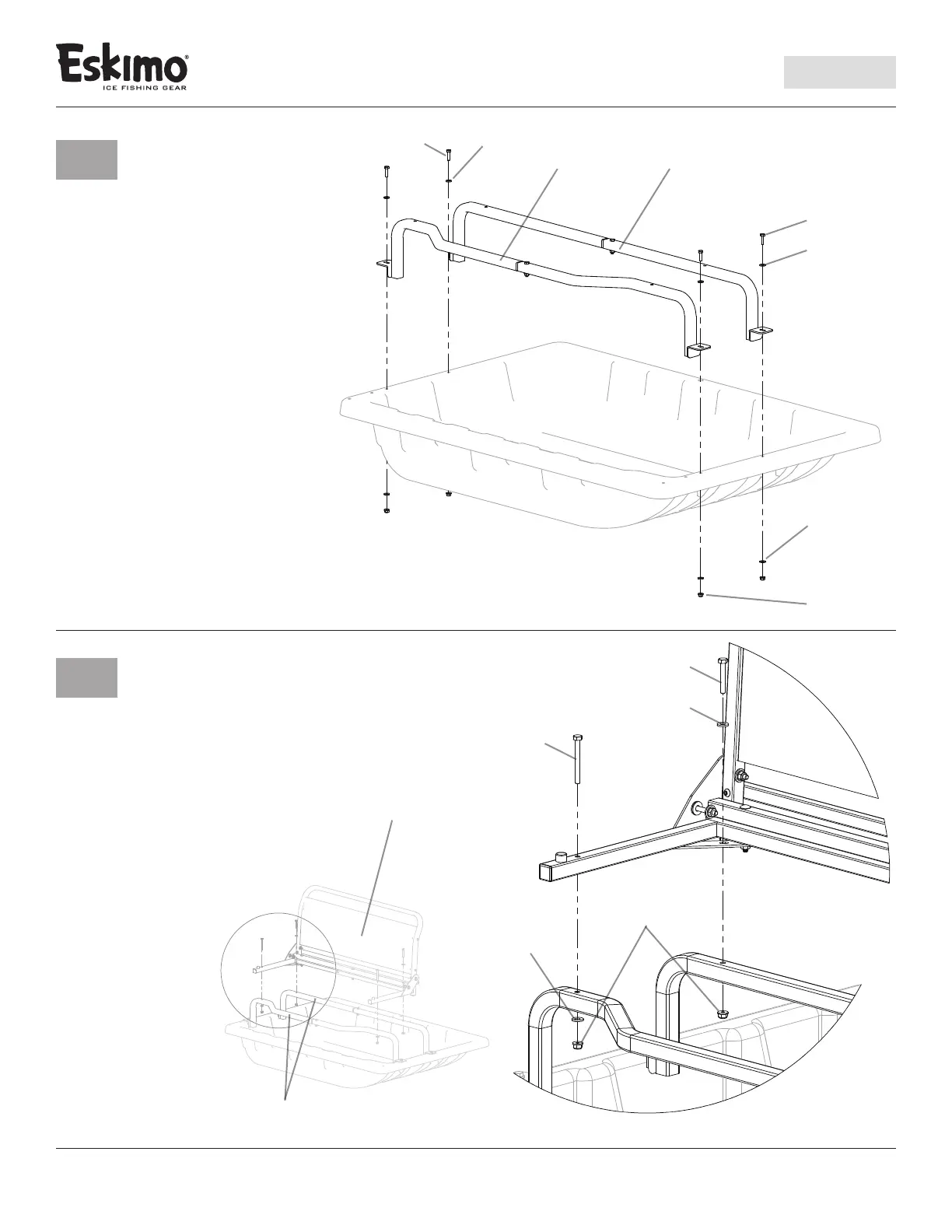

Assembler les tubes de traverse
43425/43424 et 43423/43422 de la
banquette au traîneau en utilisant:
– Quatre (4) vis de 1po (69345)
– Huit (8) rondelles de 1/4po
(48261B)
– Quatre (4) écrous autobloquants
(48752B)
REMARQUE:
Ces éléments se trouvent dans le sachet de
visserie fourni avec la banquette.
1.2
Fixer l’assise42982 et le
dossier43337 sur les tubes de traverse
de l’assemblage réalisé au début de
cette section en utilisant:
– Deux (2) vis de 2-1/2po (48270B)
– Deux (2) vis de 1-3/4po (48250B)
– Quatre (4) rondelles de 1/4 po
(48261B)
– Quatre (4) écrous autobloquants
(48752B)
N°48261B
N°48752B
N°48261B
N°69345
N°48261B
N°69345
N°48270B
N°48250B
N°48261B
N°48261B
43422/43423
ASSEMBLAGE
43424/43425
ASSEMBLAGE
42982/43337
ASSEMBLAGE
TUBES DE TRAVERSE
N°48752B
