Manuel de l’utilisateur
44100
|
Abri à traîneau basculant Eskape™ 2000
FRANÇAISFRANÇAIS
#42832
#42834
#27727
#42834
#27727
#42833
#42836
#42835
#42831
#42831
#42831
#42831

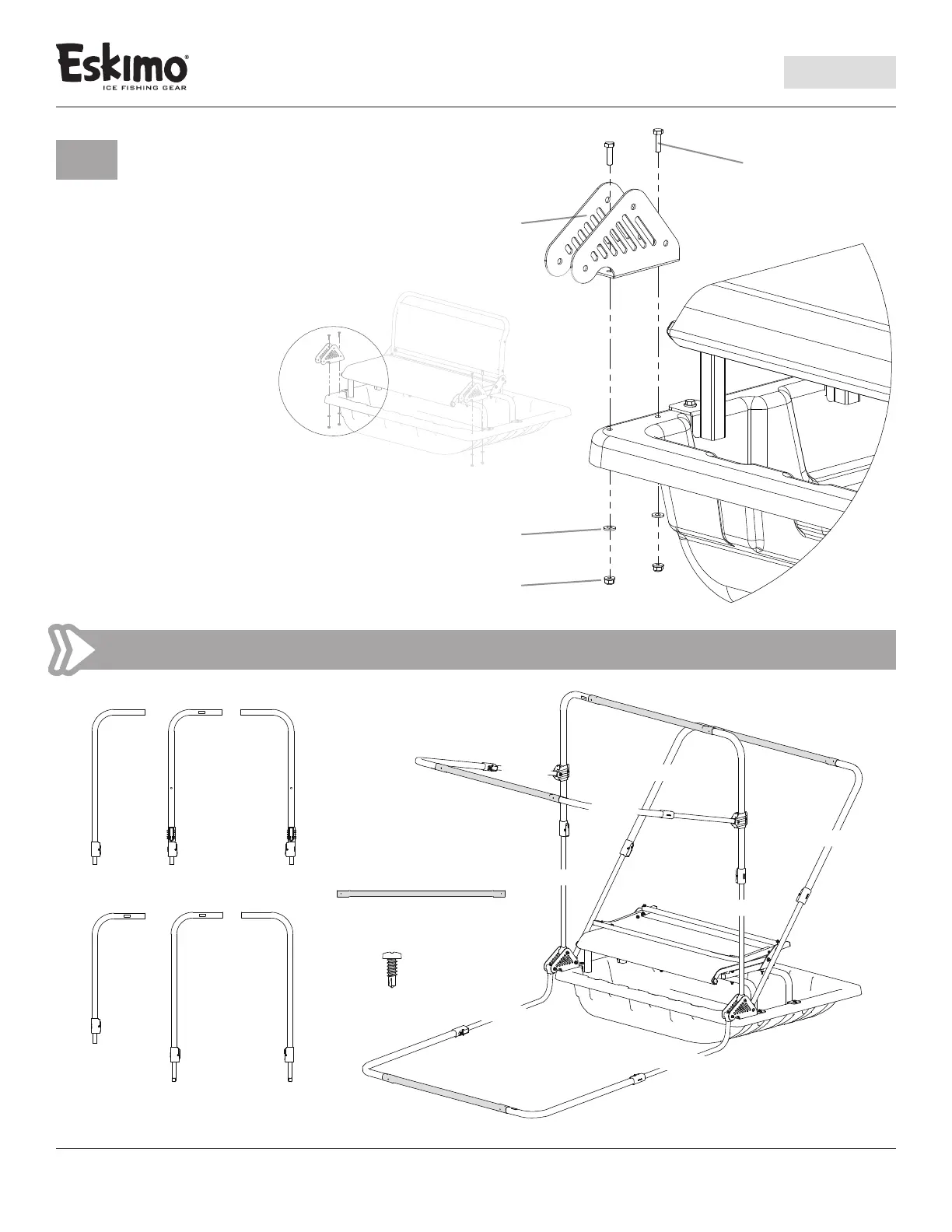

FIGURE
Schéma des barres d’armature
1.3
Fixer une articulation36618 sur
chaque côté du traîneau en utilisant:
– Quatre (4) vis 1/4-20 x 1po (69345)
– Quatre (4) rondelles de 1/4po
(48261B)
– Quatre (4) écrous autobloquants
(48752B)
N°27727
QTÉ 2
N°42835
QTÉ 1
N°42831
QTÉ 4
N°42836
QTÉ 1
N°42834
QTÉ 2
N°42832
QTÉ 1
N°48320
QTÉ 16
N°42833
QTÉ 1
N°36618
N°48752B
N°48261B
N°69345
SECTION2 – Assemblage des barres de l’armature
