Eskimo Eskape 2000 - Page 27

27
Manuel de l’utilisateur
44100
|
Abri à traîneau basculant Eskape™ 2000
Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007
FRANÇAISFRANÇAIS
REMARQUE: Ces étapes couvrent deux
assemblages distincts. Veiller à disposer des
barres d’angle adaptées avant de procéder aux
assemblages.

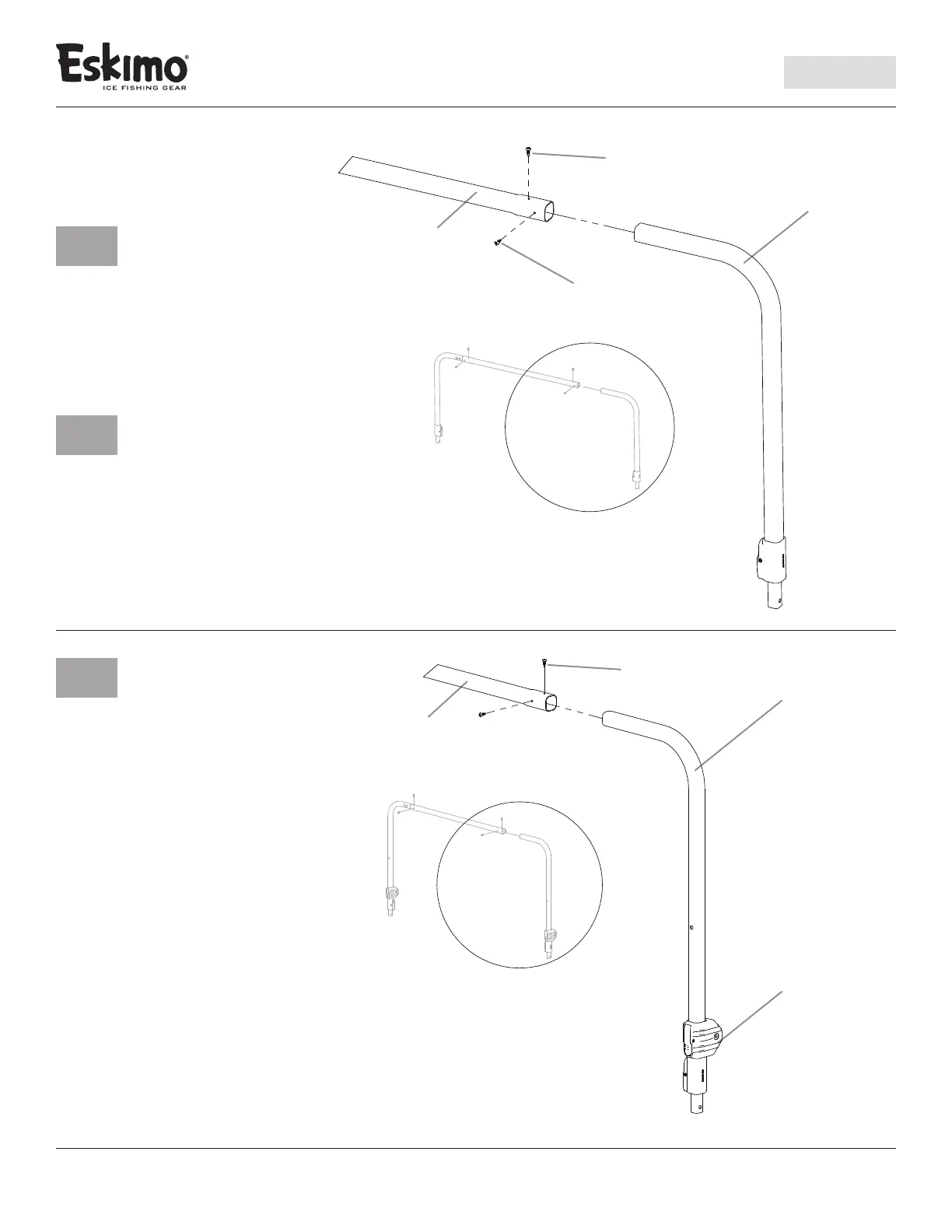

2.1
Introduire la barre d’angle 42834
dans l’extrémité du tube42831.
Utiliser deux (2) vis autoperceuses de
1/2po (48320) pour assembler les
tubes au niveau des trous prépercés
sur le tube42831. Répéter la
procédure de l’autre côté.
2.2
Introduire la barre d’angle 27727
dans l’extrémité du tube42831.
Utiliser deux (2) vis autoperceuses de
1/2po (48320) pour assembler les
tubes au niveau des trous prépercés
sur le tube42831. Répéter la
procédure de l’autre côté.
2.3
Introduire la barre
d’angle42835 avec charnière
Eskape dans l’extrémité du
tube42831. Utiliser deux (2) vis
autoperceuses de 1/2po (48320)
pour assembler les tubes au
niveau des trous prépercés sur le
tube42831.
De l’autre côté, introduire la
barre d’angle42836 avec
charnière Eskape dans
l’extrémité du tube42831.
Assembler les tubes à l’aide de
deux (2) vis autoperceuses de
1/2po (48320).
N°42831
N°42831
N°42834
OU
N°27727
CHARNIÈRE
DE PORTE
ESKAPE
COULISSANTE
BARRE
D’ANGLE AVEC
CHARNIÈRE
N°42835 OU
N°42836
N°48320
N°48320
N°48320
