Abri à traîneau basculant Eskape™ 2000
FRANÇAISFRANÇAIS
2.4

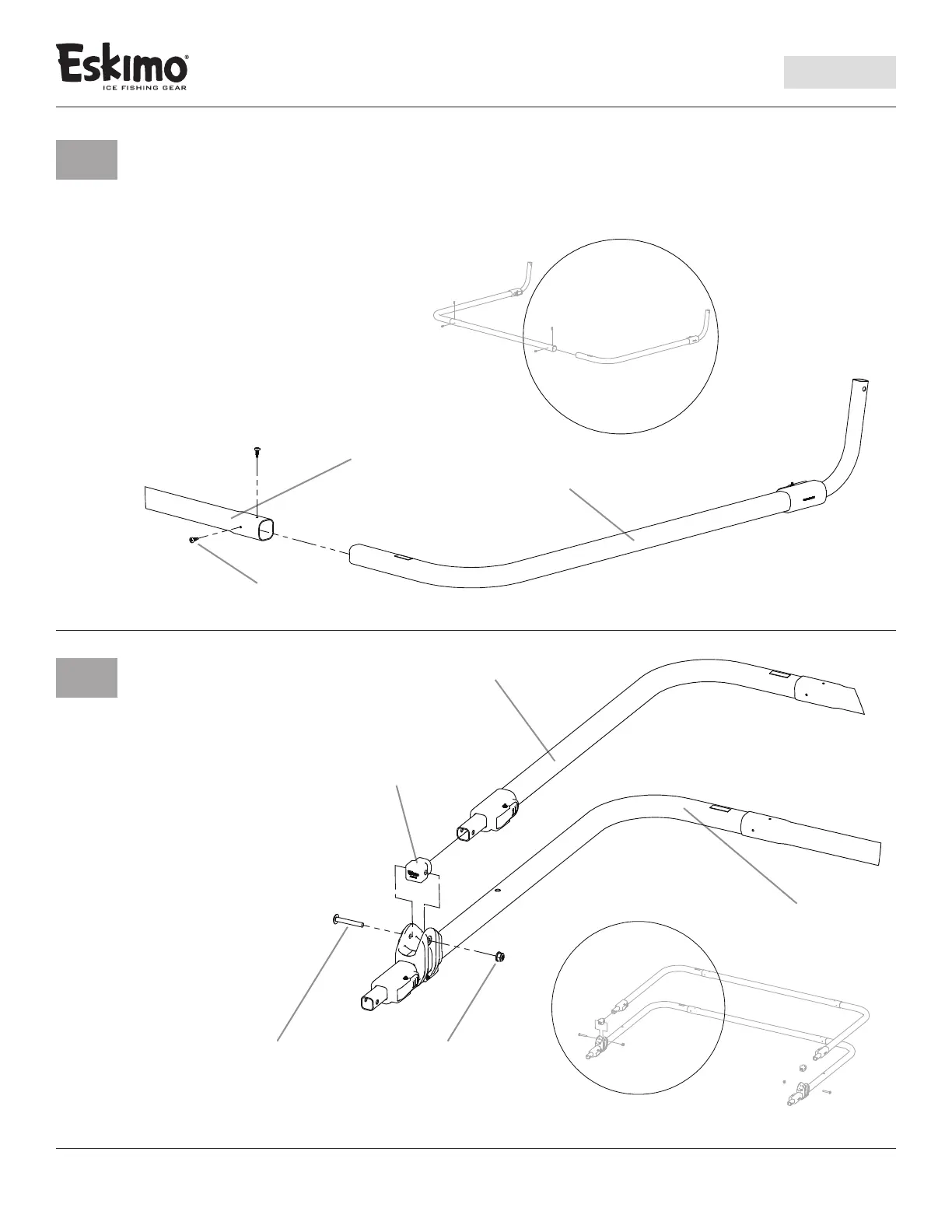

Introduire la barre d’angle
inférieure42832 dans
l’extrémité du tube42831.
Utiliser deux (2) vis
autoperceuses de 1/2 po (48320)
pour assembler les tubes au
niveau des trous prépercés sur le
tube42831.
De l’autre côté, introduire la
barre d’angle inférieure42833
dans l’extrémité du tube42831.
Assembler les tubes à l’aide de
deux (2) vis autoperceuses de
1/2po (48320).
2.5
Assembler les barres 42834/42831
assemblées à l’étape2.1 et les barres
42835/42831/42836 assemblées à
l’étape2.3 en utilisant:
– Deux (2) capuchons de montant
(36858)
– Deux (2) vis à tête cylindrique de
1-3/4po (69180)
– Deux (2) écrous autobloquants à
embase (48261B)
N°42831
N°42832 ET N°42833
N°48320
N°69180 N°48261B
N°36858
42824/42832/42824
ASSEMBLAGE
42835/42832/42836
ASSEMBLAGE
