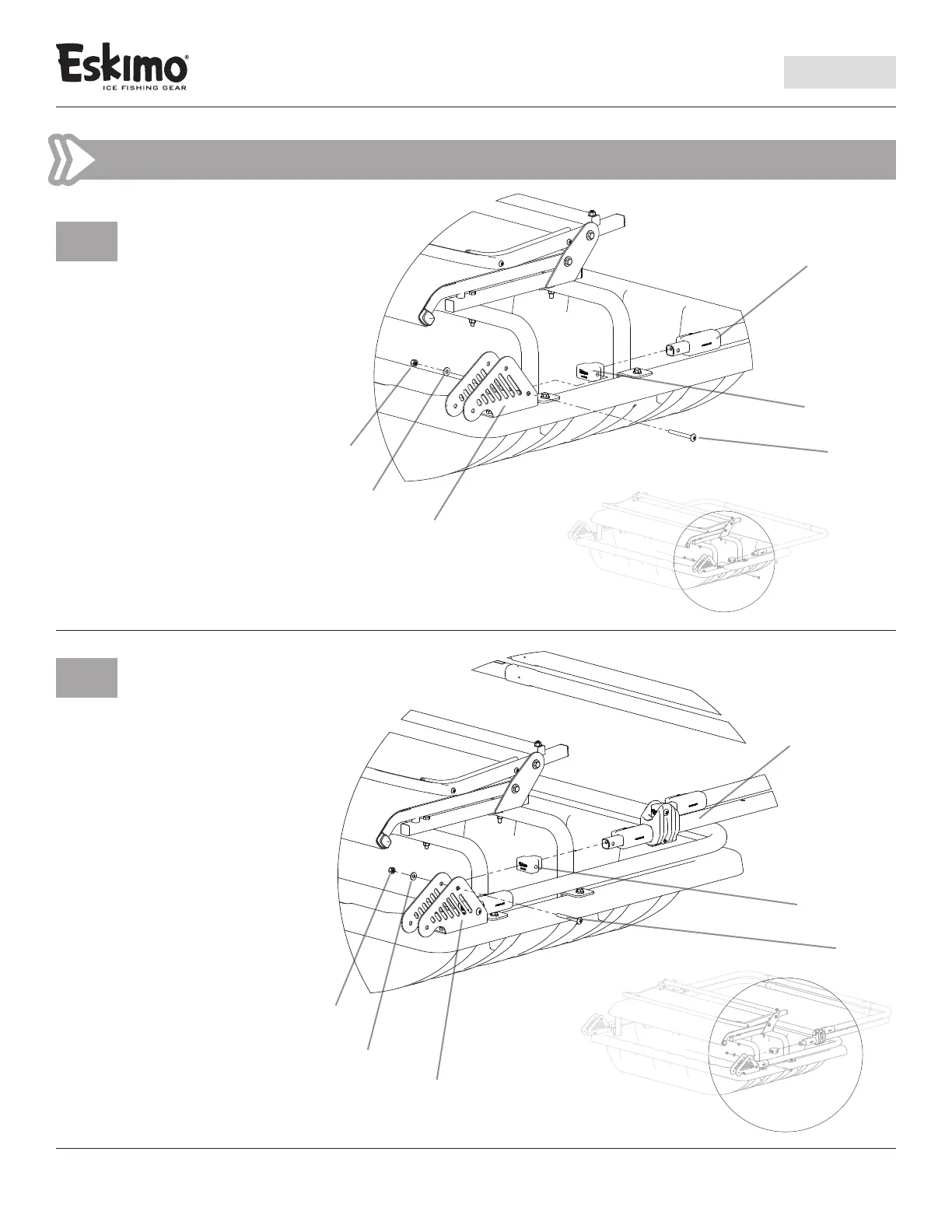

SECTION 3  Fixation de l’armature sur le traîneau
3.1
Fixer la partie arrière de l’armature
27727/42831/27727 sur les
articulations en utilisant:
– Deux (2) capuchons de montant
(27821)
– Deux (2) vis à tête cylindrique de
2-1/2po (67430)
– Deux (2) rondelles de 1/4po (48261B)
– Deux (2) écrous autobloquants
(67538B)
REMARQUE:
Ne pas trop serrer cet assemblage.
3.2
Fixer la partie centrale de
l’armature 42834/42831/42834
+ 42835/42831/42836 sur les
articulations en utilisant:
– Deux (2) capuchons de montant
(27821)
– Deux (2) vis à tête cylindrique de
2-1/2po (67430)
– Deux (2) rondelles de 1/4po (48261B)
– Deux (2) écrous autobloquants
(67538B)
REMARQUE:
Ne pas trop serrer cet assemblage.
27727/42831/27727
ASSEMBLAGE
42834/42831/42834 /
42835/42831/42836
ASSEMBLAGE REGROUPÉ
N°36618
N°36618
N°27821
N°27821
N°67430
N°67430
N°48261B
N°48261B
N°67538B
N°67538B
