Manuel de l’utilisateur
44100
|
Abri à traîneau basculant Eskape™ 2000
FRANÇAISFRANÇAIS
4.1 4.2
4.3
4.54.4

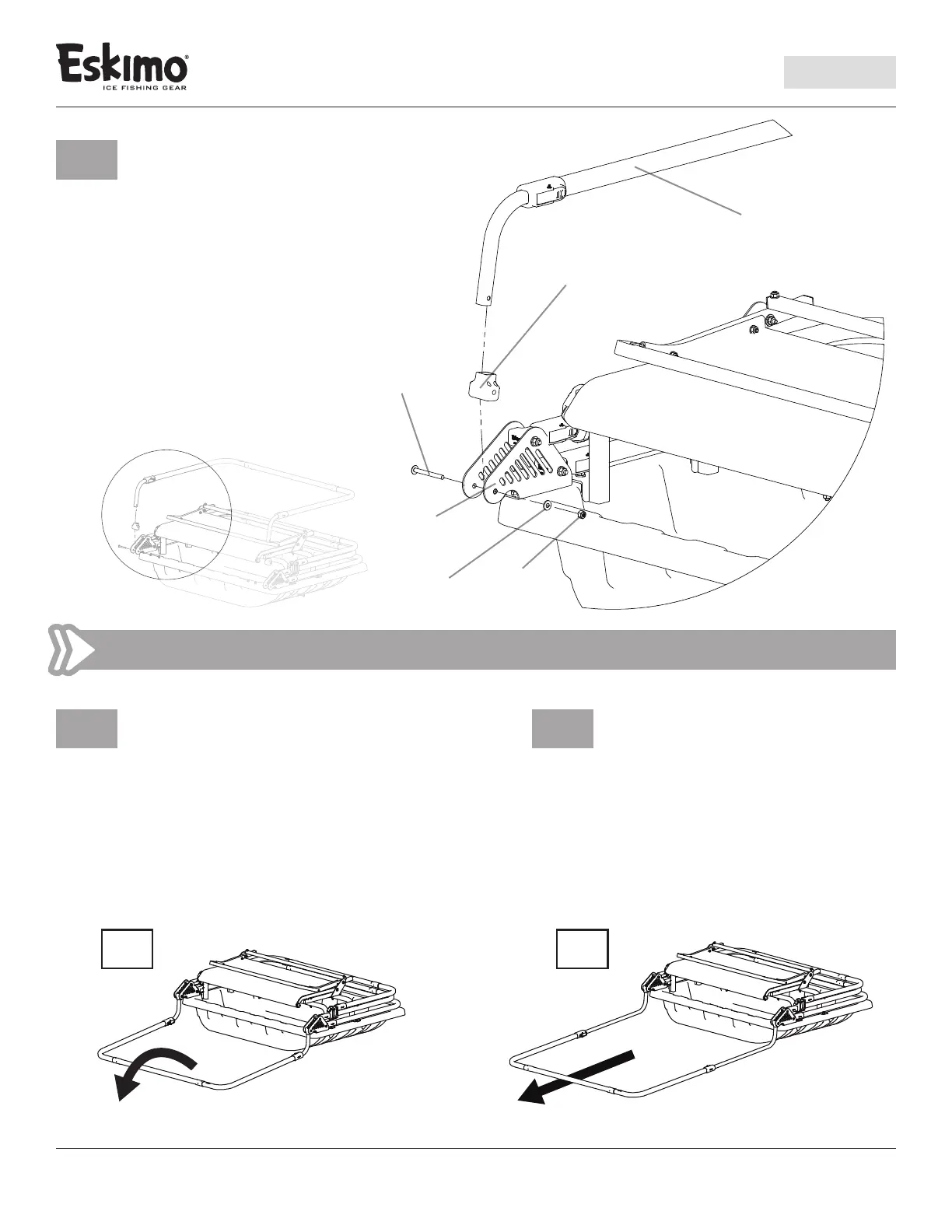

3.3
Fixer l’armature avant inférieure
42832/42831/42833 sur les articulations
en utilisant:
– Deux (2) capuchons de montant (27821)
– Deux (2) vis à tête cylindrique de 2-1/2po
(67430)
– Deux (2) rondelles de 1/4po (48261B)
– Deux (2) écrous autobloquants (67538B)
REMARQUE:
Ne pas trop serrer cet assemblage.
4.1
Rabattre la partie inférieure de l’armature
42833/42831/42832 sur le sol.
4.2
Tirer sur l’armature inférieure pour l’allonger jusqu’à
ce qu’un déclic de verrouillage se fasse entendre au
niveau des boutons-poussoirs.
SECTION4 – Mise en place de l’armature et assemblage des barres d’écartement
42832/42831/42833
ASSEMBLAGE
N°27821
N°36618
N°48261B
N°67538B
N°67430
