Abri à traîneau basculant Eskape™ 2000
Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007
FRANÇAISFRANÇAIS
4.1 4.2
4.3
4.54.4
#27729
#27729
#26544
#27730
4.6
Voir les gures pour l’emplacement des barres
d’écartement et des barres d’armature.

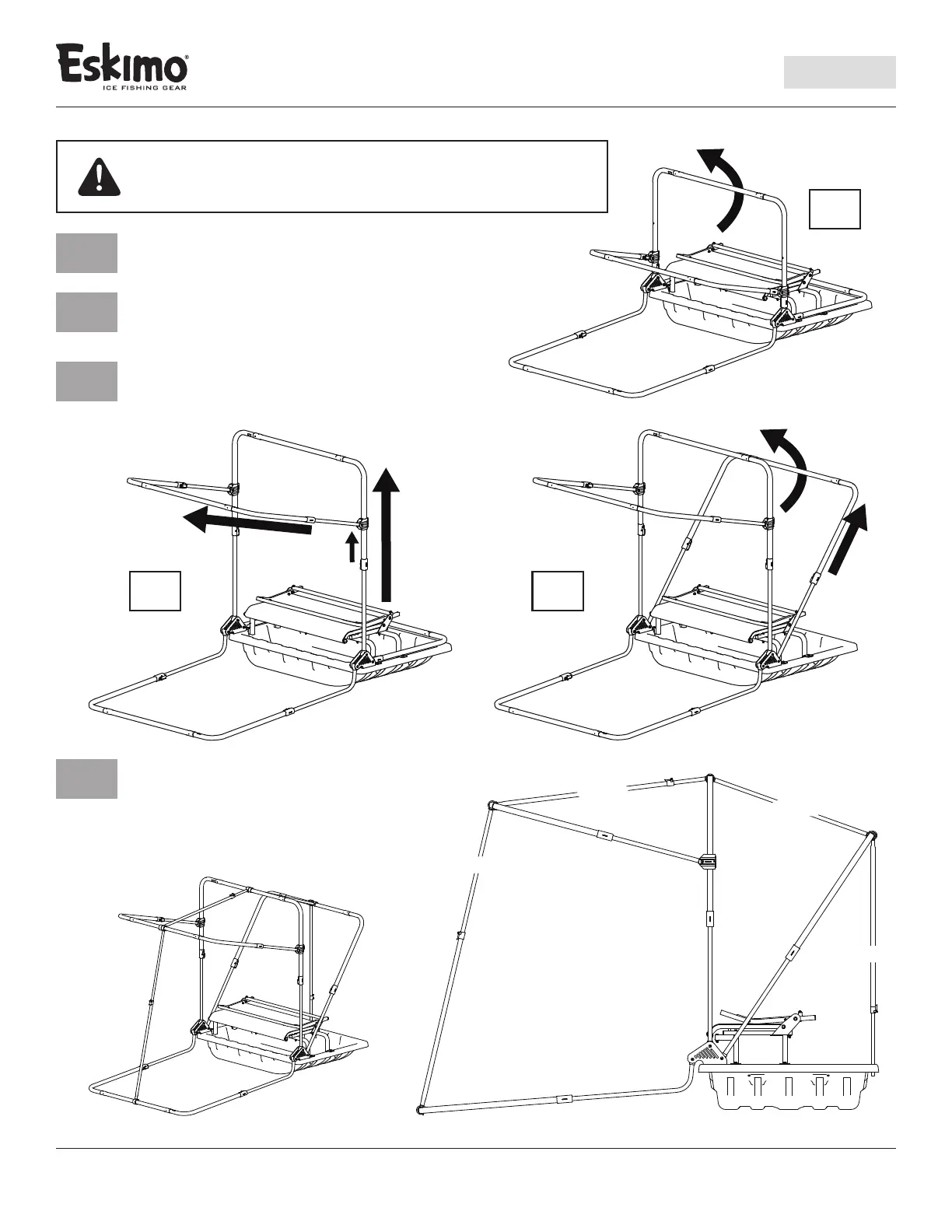

4.3
Amener les parties 42834/42831/42834 et 42835/42831/42836 de
l’armature dans les positions approximatives indiquées sur le schéma.
4.4
Tirer sur l’armature pour l’allonger jusqu’à ce qu’un déclic de
verrouillage se fasse entendre au niveau des boutons-poussoirs.
4.5
Saisir et étendre la partie arrière de l’armature
27727/42831/27727.
REMARQUE IMPORTANTE:
Se reporter aux gures de l’étape4.6 (ci-dessous) pour placer les barres d’écartement de
façon que la structure puisse tenir toute seule pendant que vous terminez le montage.
