30

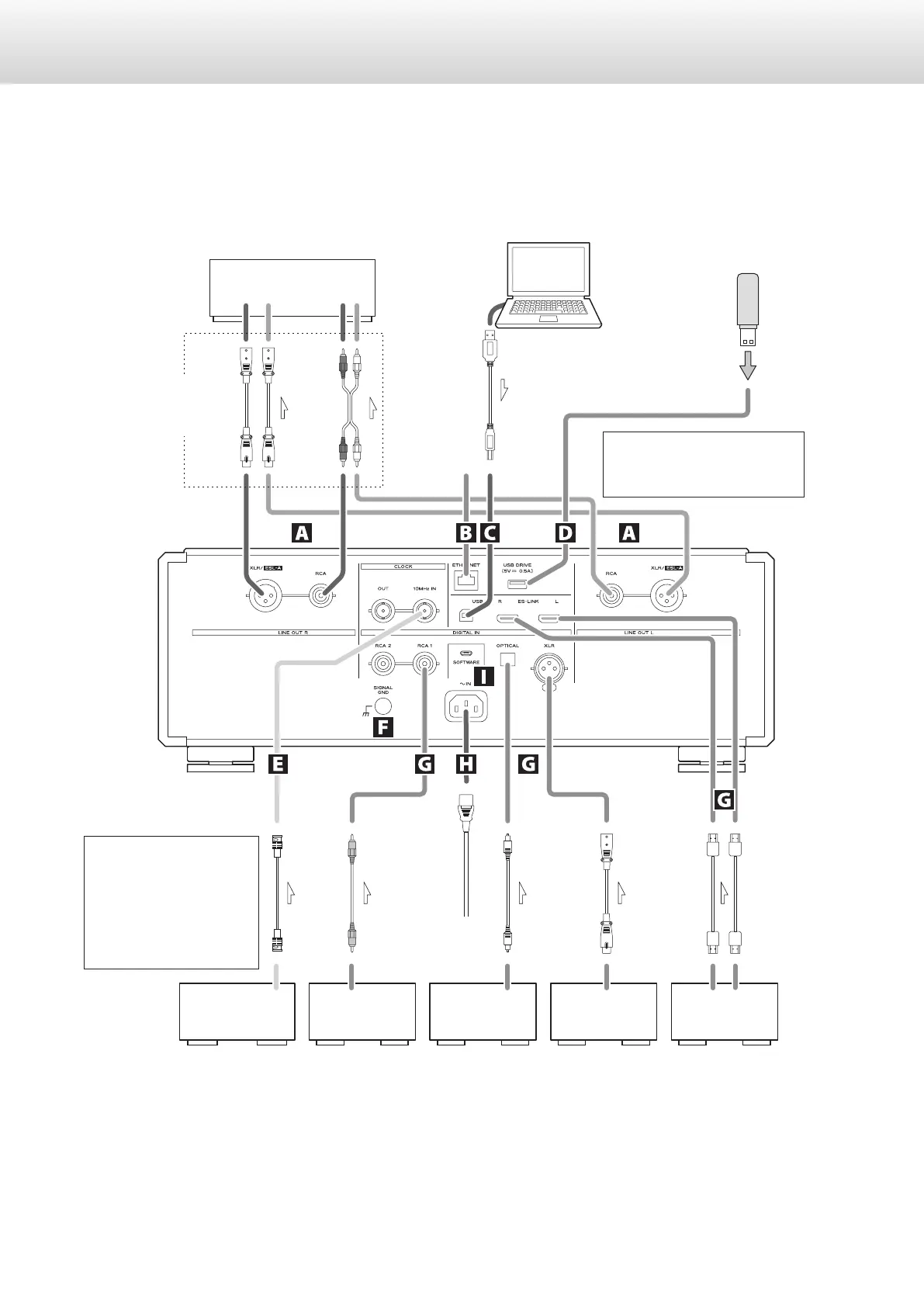

Branchements
V
Précautions lors des branchements
o Après avoir terminé tous les autres branchements, insérez la fiche du cordon d’alimentation dans une prise secteur.
o Lisez les modes d’emploi de tous les appareils qui seront connectés et suivez leurs instructions.
Si le générateur d’horloge a
plusieurs sorties, il peut aussi
être directement branché à
chaque appareil. Utilisez la
méthode de connexion qui
donne la meilleure qualité de
son.
RL
RL
RL
Amplificateur stéréo
Ordinateur
Câbles RCA
Câbles XLR
Câble USB
Câble coaxial RCA
Câble coaxial BNC
Équipement
à sortie audio
numérique
Équipement
à sortie audio
numérique
Équipement
à sortie audio
numérique
Équipement
à sortie audio
numérique
(P-05X, etc.)
Appareil produisant
un signal d’horloge
(G-01X, G-02X etc.)
SORTIE
NUMÉRIQUE
(COAXIALE)
SORTIE
NUMÉRIQUE
(XLR)
SORTIE
NUMÉRIQUE
(ES-LINK)
SORTIE
NUMÉRIQUE
(OPTIQUE)
10MHz OUT
Entrée audio
(LINE IN, etc.)
Câble numérique
optique
Clé USB
Faites cette connexion si vous
utilisez cette unité comme
convertisseur N/A USB.
Câble numérique XLR
Câbles HDMI
c
Prise
secteur
Faites les branchements
au moyen d’un jeu d’un
seul et même type.
La polarité des prises XLR peut être
réglée pour avoir comme point
chaud la broche 2 ou 3 (page39).
Cordon d’alimentation
secteur fourni
