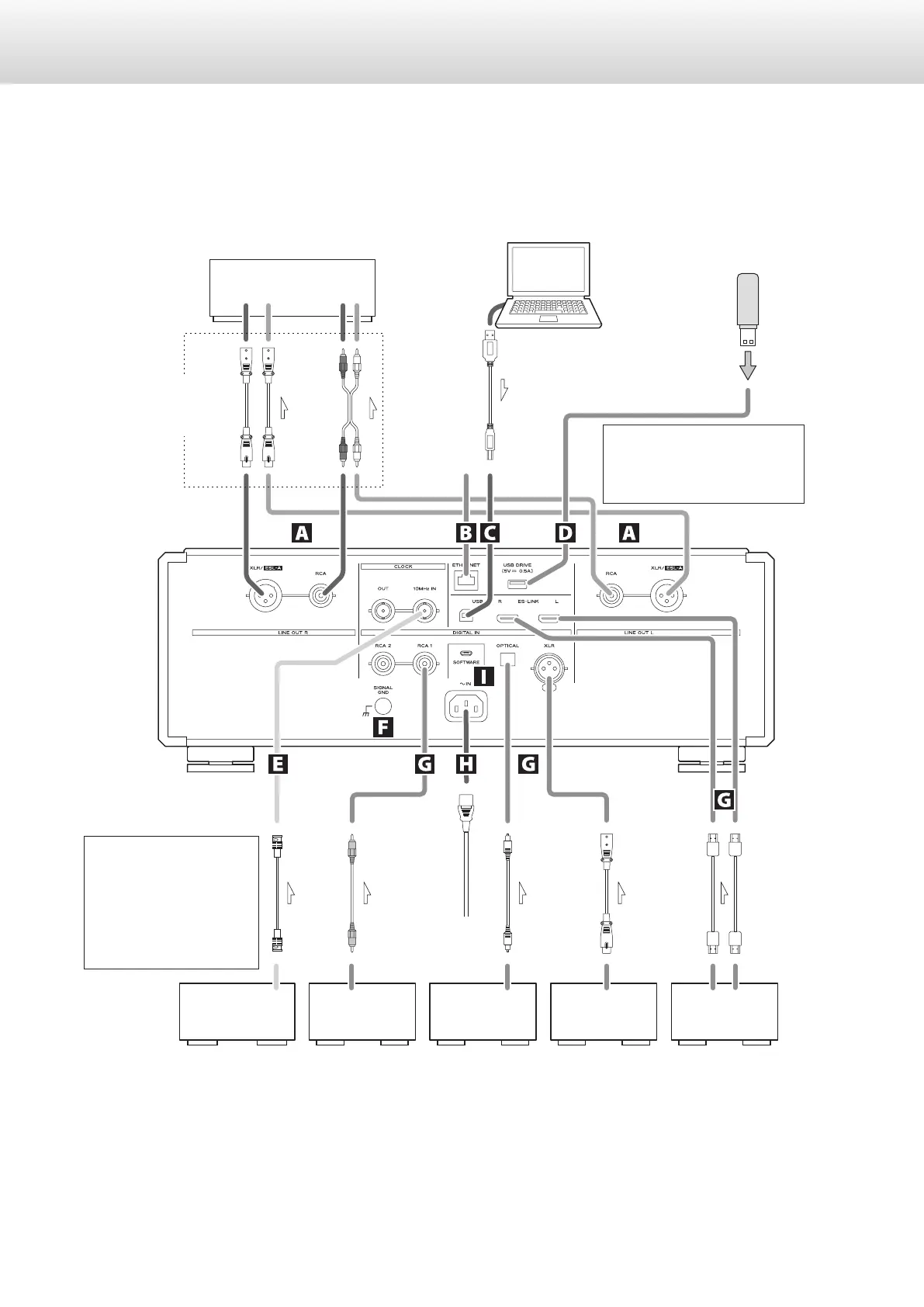

Conexiones
V
Precauciones al realizar las conexiones
o Termine todas las conexiones antes de enchufar el cable de corriente a una toma de electricidad.
o Lea los manuales de instrucciones de todos los dispositivos que se van a conectar y siga sus indicaciones.
Si el generador de reloj tiene
dos o más salidas, también se
puede conectar directamente
a cada dispositivo. Utilice el
método de conexión que pro-
porcione la calidad de sonido
que prefiera.
RL
RL
RL
Amplificador estéreo
Ordenador
Cables RCA
Cables XLR
Cable USB
Cable de
corriente incluido
Cable coaxial RCA
Cable coaxial BNC
Equipo con
salida de
audio digital
Equipo con
salida de
audio digital
Equipo con
salida de
audio digital
Equipo con
salida de
audio digital
(P-05X, etc.)
Dispositivo que
emite señal de reloj
(G-01X, G-02X, etc.)
SALIDA DIGITAL
(COAXIAL)
SALIDA DIGITAL
(XLR)
SALIDA DIGITAL
(ES-LINK)
SALIDA DIGITAL
(ÓPTICA)
SALIDA de
10MHz
Entrada de audio
(ENTRADA DE LÍNEA, etc.)
Cable digital óptico
Unidad flash USB
Haga esta conexión cuando
utilice esta unidad como DAC
por USB.
Cable digital XLR
Cables HDMI
c
Toma de
electricidad
Haga la conexión
utilizando un juego
de un solo tipo.
La polaridad de los terminales
XLR puede ajustarse para que el
VIVO (POSITIVO) sea el pin 2 o el 3
(página61).
