Trasporto nei veicoli a motore
Seguire le istruzioni su come preparare il sedile
e la sedia prima del trasporto.
L'utente deve essere trasferito sul sedile
del veicolo e utilizzare il sistema di ritenuta
installato sul veicolo quando possibile; inoltre,
la sedia a rotelle non occupata deve essere
riposta in un bagagliaio o ssata nel veicolo
durante il viaggio.
La sedia a rotelle deve essere posizionata
rivolta in avanti, se utilizzata come sedile in un
veicolo a motore.
Le ruote anteriori devono essere girate sotto
il telaio in modo da essere allineate con il telaio
prima del ssaggio.
Per ssare il prodotto, utilizzare un sistema
di ancoraggio con cinghia a 4 punti omologato
secondo la norma ISO 10542-1. Utilizzare
un gancio o una cinghia nel raccordo. Vedere
la Figura 1.
Figura 1
La posizione di tutti i punti di ssaggio della
sedia a rotelle è contrassegnata da un'etichetta.
Vedere la Figura 2.
Figura 2
Il sistema di ritenuta pelvico deve essere
indossato in basso attraverso la parte anteriore
del bacino, afnché si trovi all'interno della zona
preferita compresa tra 30° e 75° rispetto alla
posizione orizzontale, come mostrato nella
Figura 3. È auspicabile un angolo più inclinato
(maggiore) all'interno della zona preferita.
Figura 3
55°
Lo schienale deve essere in posizione verticale
e il piano del sedile deve essere orizzontale.
Utilizzare una cintura a 3 punti approvata
in conformità alla norma ISO 10542-1 nel
prodotto. Le cinture di sicurezza devono essere
regolate il più saldamente possibile, compa-
tibilmente con il comfort dell'utente. Inoltre,
la cinghia della cintura non deve essere attor-
cigliata durante l'uso. Le cinture di sicurezza
non devono essere tenute lontane dal corpo
dell'utente da componenti o parti della sedia
a rotelle, come ad esempio braccioli o ruote.
Vedere la Figura 4.

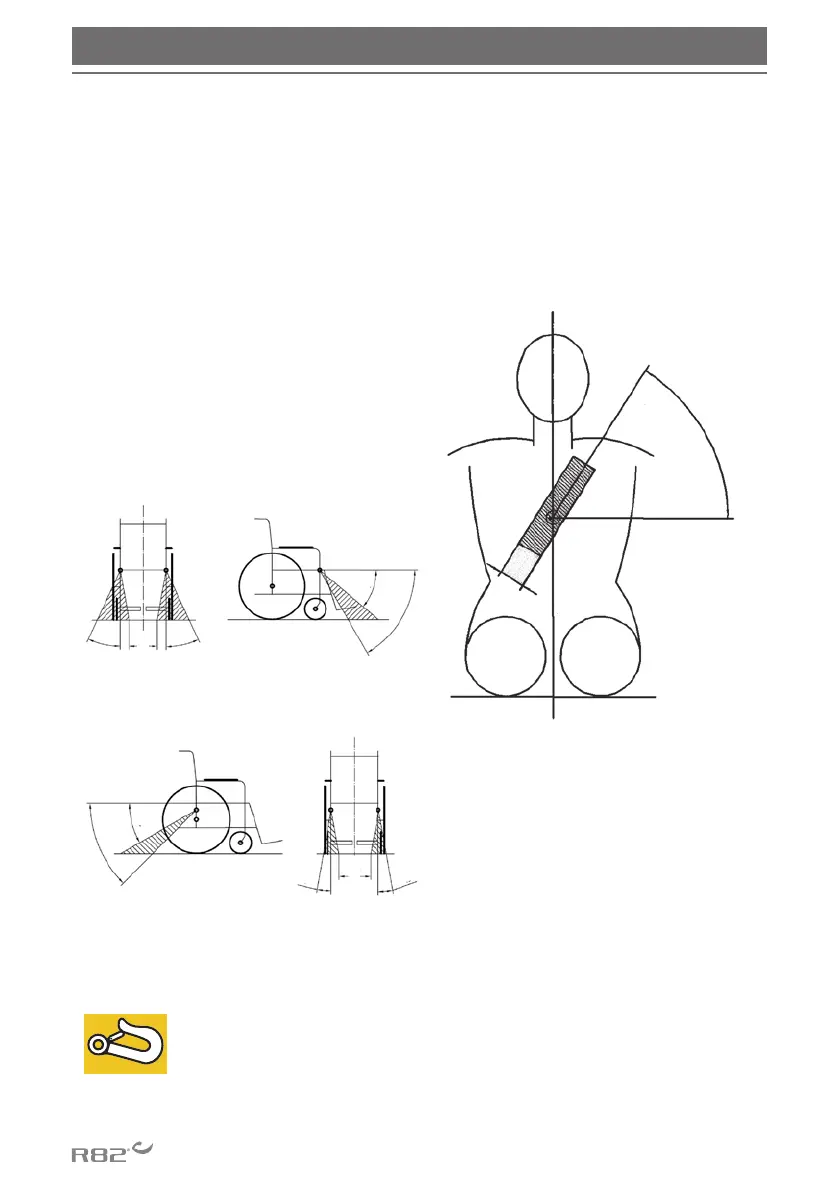

Vista frontale
40°
60°
25°
300 mm
25°
30°
300 mm
10°
10°
45°
Vista posteriore
ITALIANO
