ETATRON D.S. HD-PH - Page 14

14

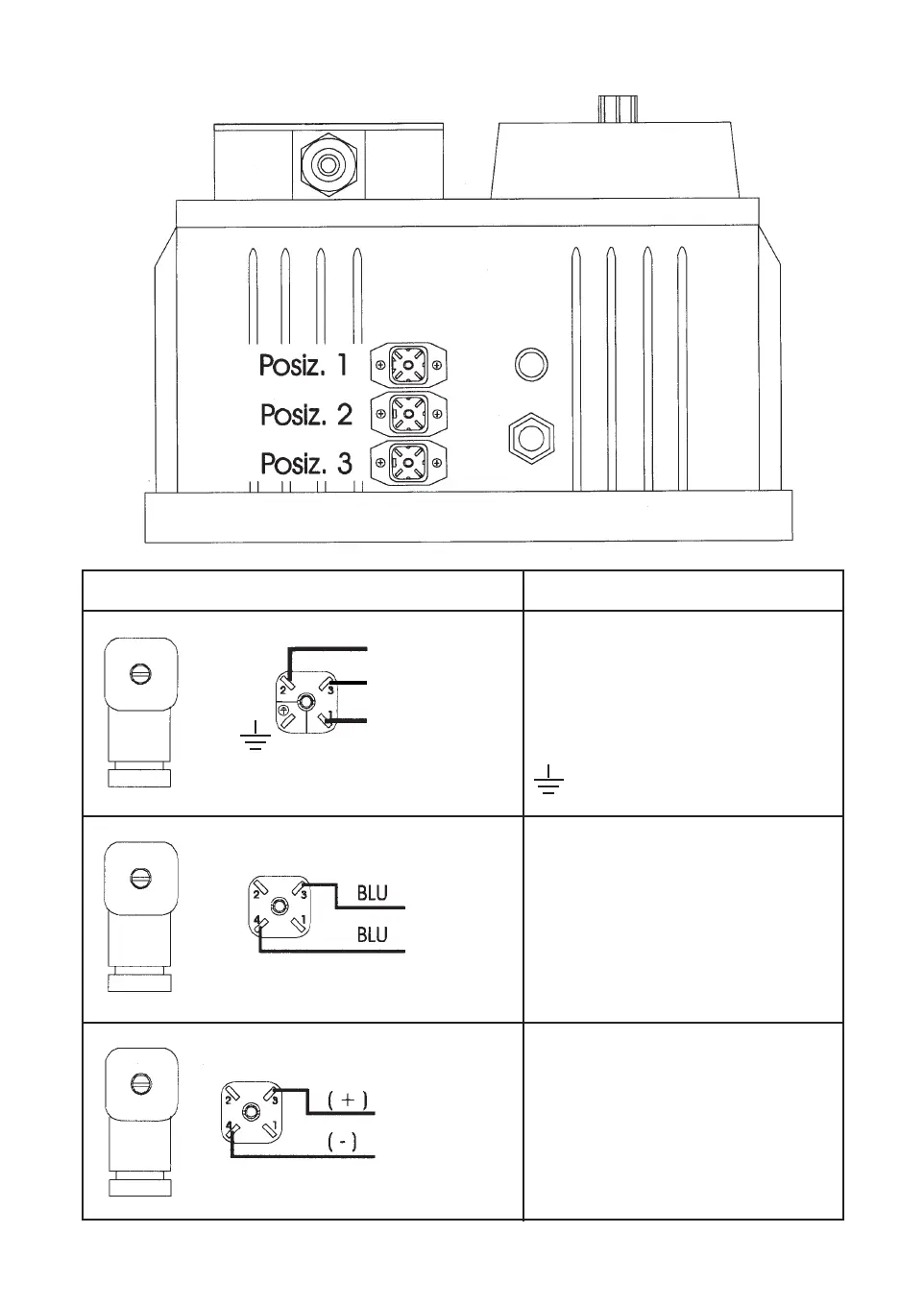

Cablaggio del connettore femmina Informazioni tecniche e funzioni
Connessione all’ uscita servizi
relè
Configurazione utilizzata :
Pin 1 = Normalmente aperto
“ 2 = Normalmente chiuso
“ 3 = Comune
4 = Non collegato
Connessione della sonda di
livello
Configurazione utilizzata :
Pin 1 = Non collegato
“ 2 = Non collegato
“ 3 = Filo sonda di livello
“ 4 = Filo sonda di livello
Connessione all’ uscita in mA
Configurazione utilizzata :
Pin 1 = Non collegato
“ 2 = Non collegato
“ 3 = Filo ( + ) segnale in mA
“ 4 = Filo ( - ) segnale in mA
Posiz. 1
Posiz. 2
Posiz. 3
(N.C.)
(N.A.)
Alla sonda
di livello
Uscita
segnale
in mA
Comune
