ETATRON D.S. HD-PH - HD-RX (Puesta en Marcha)

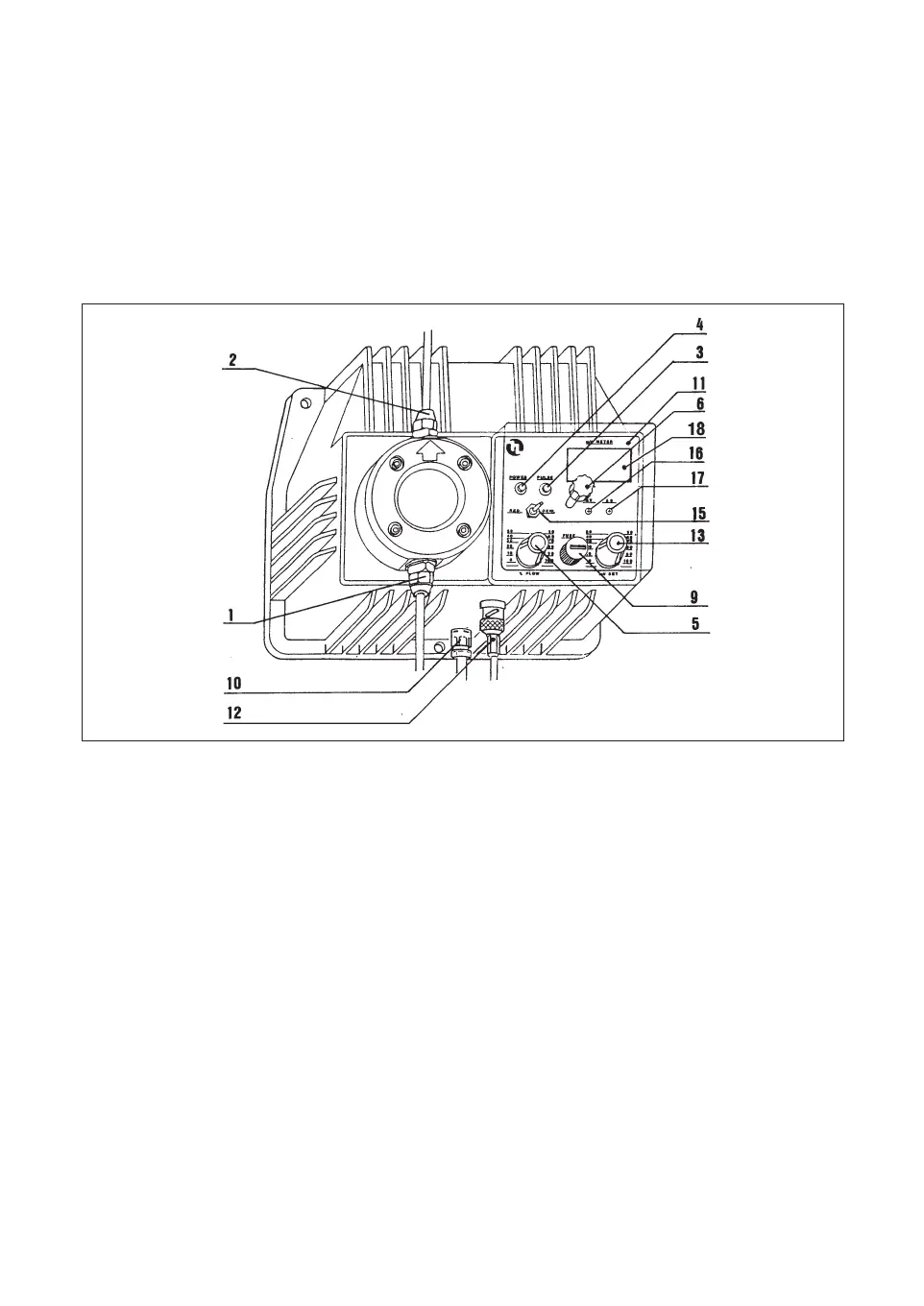

8.3 HD-RX (PUESTA EN MARCHA)
1 Racor de aspiración 11 Panel de control
2 Racor de impulsión 12 Conectador cable electrodo
3 Led de señalización de impulsos (rojo) 13 Selector del valor de referencia
4 Led de alimentación (verde) “mV set”
5 Llave de regulación de frecuencia 15 Selector red/oxid
6Tornillo de fijación de la tapa delantera 16 Trimmer de regulación “ mV”
9 Fusible 17 Ajuste de regulación “ ∆ 0”
10 Sujeta-cable 18 Display o visualizador
a. Colocar la bomba dosificadora en la instalación que haya que someter a trata-
miento, de acuerdo con la descripción realizada en el capítulo 6.0 “INSTALACIÓN DEL
APARADO
”.
b. Colocar el electrodo en el portaelectrodo.
c. Conectar el electrodo a la bomba dosificadora mediante el conectador BNC
macho (12) haciéndolo girar 90º.
d. Llevar la llave “mV set” (13) hasta el valor de mV que corresponda al valor Rx
deseado, recordando que, debido a la poca extensión de la graduación, puede
presentarse una ligera diferencia entre el valor de referencia y la cantidad que
aparezca en el visualizador o display (18). Por ejemplo, puede suceder que tras
establecer 700 como valor de referencia con la llave “mV set”, al querer provo-
car una acción reductora uno se dé cuenta de que ante el valor 720 mV la bomba
sigue sin entrar en funcionamiento. En ese caso conviene verificar y, en todo
caso, corregir el valor de referencia (set point) haciendo girar la llave “mV set”.
e. Decidir mediante el correspondiente selector “RED/OXID” (15) el tipo de inter-
vención necesaria (Reductora p.e. Acido clorhidrico; Oxidante p.e. Hipoclorito
sodico). Por ejemplo, si se plantea 700 mV como valor de referencia y se desea
efectuar una oxidación, colocar el selector en “OXID”. La bomba comenzará a
dosificar cada vez que el potencial de la solución sea inferior a 700 mV. Si se
desea llevar a cabo una dosificación reductora, colocar el selector en “RED”. La
78
ESP
fig.10
