8.3 HD-RX (MESSA IN ESERCIZIO)
1 Raccordo di aspirazione 11 Pannello di comando
2 Raccordo di mandata 12 Connettore cavo elettrodo
3 Led pulse (rosso) 13 Selettore di impostazione di
4 Led power (verde) set-point “mV set”
5Manopola di regolazione frequenza 15 Deviatore red/oxid
6Vite di fissaggio coperchio frontale 16 Trimmer di taratura “mV”
9 Fusibile 17 Trimmer di taratura “∆0”
10 Pressacavo di alimentazione 18 Display
a. Installare la pompa dosatrice sull’impianto da trattare come descritto nel capito-
lo 6.0 “I
NSTALLAZIONE”.
b. Inserire l’elettrodo nel portaelettrodo
c. Collegare l’elettrodo alla pompa dosatrice mediante il connettore BNC maschio
(12) ruotandolo di 90°.
d. Posizionare la manopola “mV set” (13) sul valore in mV corrispondente al valore
Rx desiderato, tenendo presente che date le dimensioni ridotte della scala, si
può verificare una lieve discordanza tra il punto di intervento e la lettura sul
display (18): Per esempio se dopo aver posizionato la manopola “mV set” a 700
e volendo fare un intervento riducente ci si accorge che al valore di 720 mV la
pompa non si è ancora attivata è opportuno effettuare una verifica ed eventual-
mente correggere il set point ruotando la manopola “mV set”.
e. Scegliere tramite l’apposito deviatore “RED/OXID” (15) il tipo di intervento
necessario (riducente o ossidante). Si deve in questo caso considerare che: il
prodotto riducente fa diminuire la misura, il prodotto ossidante fa aumentare la
misura. Es. Se si imposta il punto di intervento a 700 mV e si desidera effettuare
una ossidazione, posizionare il deviatore in OXID. La pompa inizierà il dosaggio
tutte le volte che il potenziale della soluzione sarà inferiore a 700 mV. Se si desi-
dera effettuare un dosaggio riducente, posizionare il deviatore in RED. La
pompa inizierà il dosaggio tutte le volte che il valore di potenziale della soluzio-
18

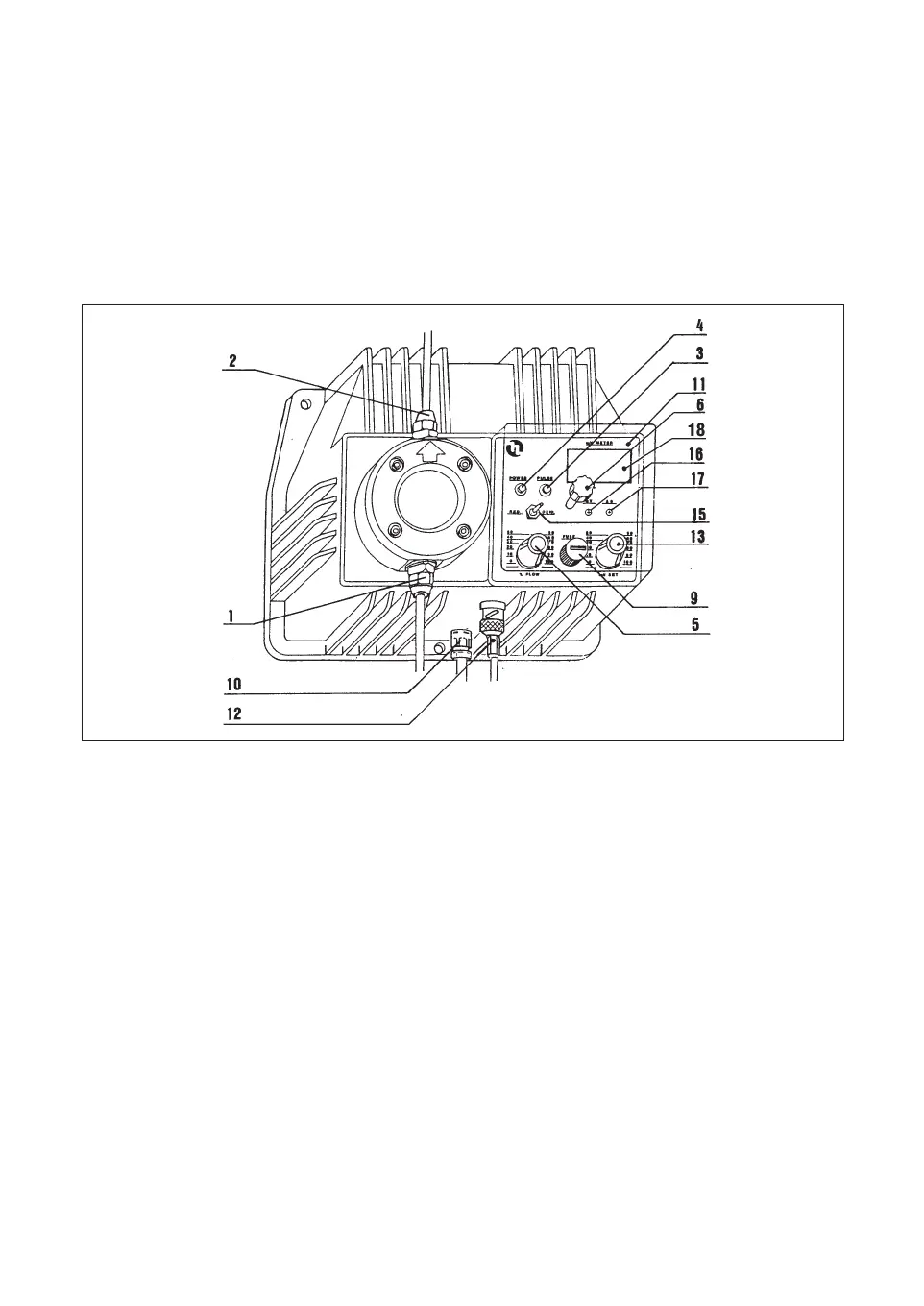

fig.10
