ETATRON D.S. HD-PH - Page 49

ACCESSOIRES FOURNIS:
• 1 tube d’aspiration en PVC type cristal transparent flexible de 2m.
• 1 tube de refoulement en polyétylène, semi-rigide blanc, de 2 m.
• 1 clapet d’injection
• 1 Crépine de pied;
• 1 tournevis isolant pour les opérations d’étalonnage
• 1 Notice d’emploi

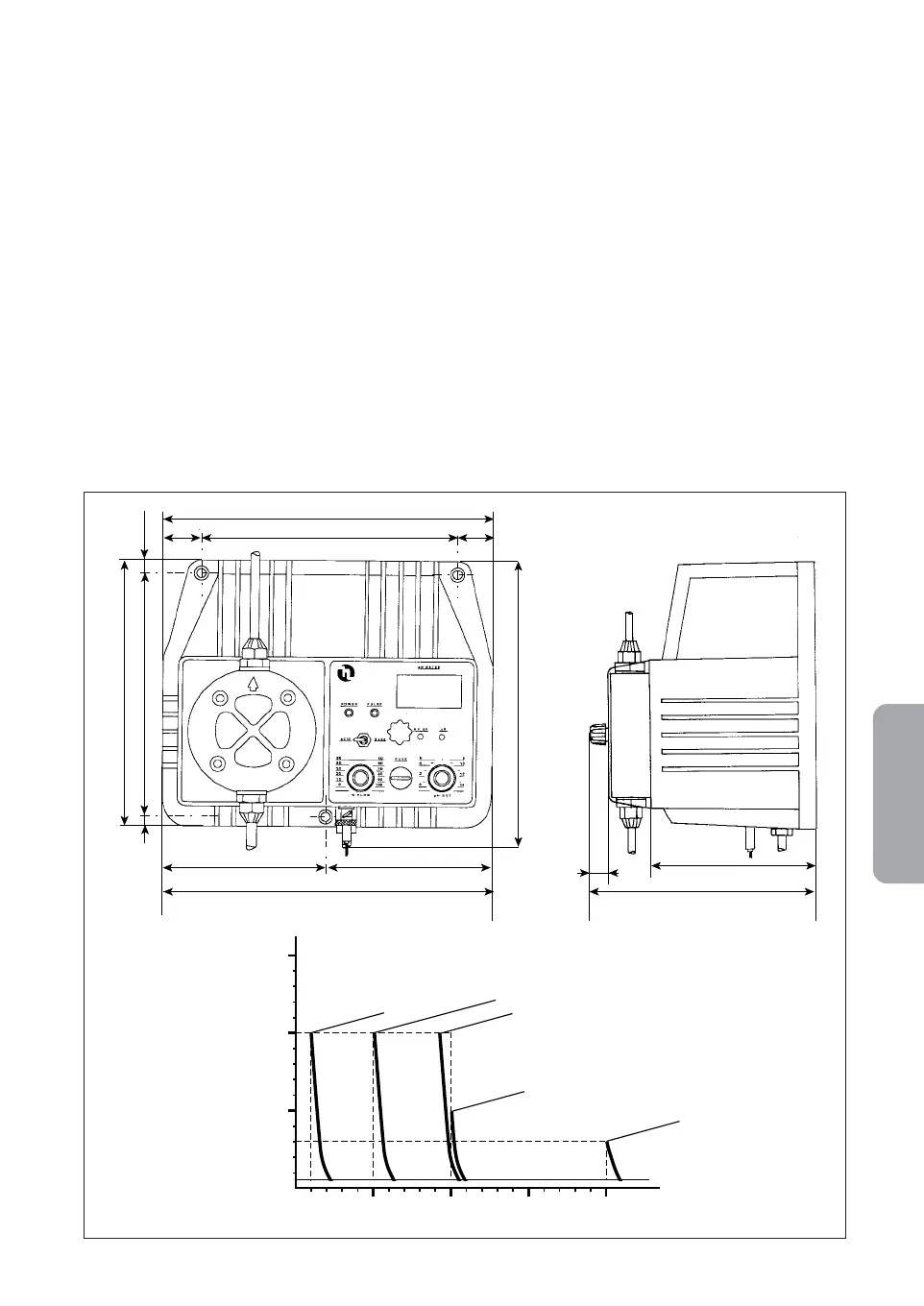

La figure 1 indiquent les dimensions d’encombrement les plus significatives des
pompes HD-RX/PH et HD-PH/P.
Les diagrammes de la figure 2 indiquent les variations de débit maximum des
pompes doseuses lors de la variation de la pression dans l’installation à traiter. Ces
diagrammes prennent en considération les pertes de charge dues au clapet d’injec-
tion I.V.P. (Injection Valve Pressure). Pour des besoins de production, le débit de
nos appareils, au maximum de leur performance, peut varier de 10%, alors que la
répétitivité demeure constante.
