ETATRON D.S. HD-PH - Page 54

54
FRA

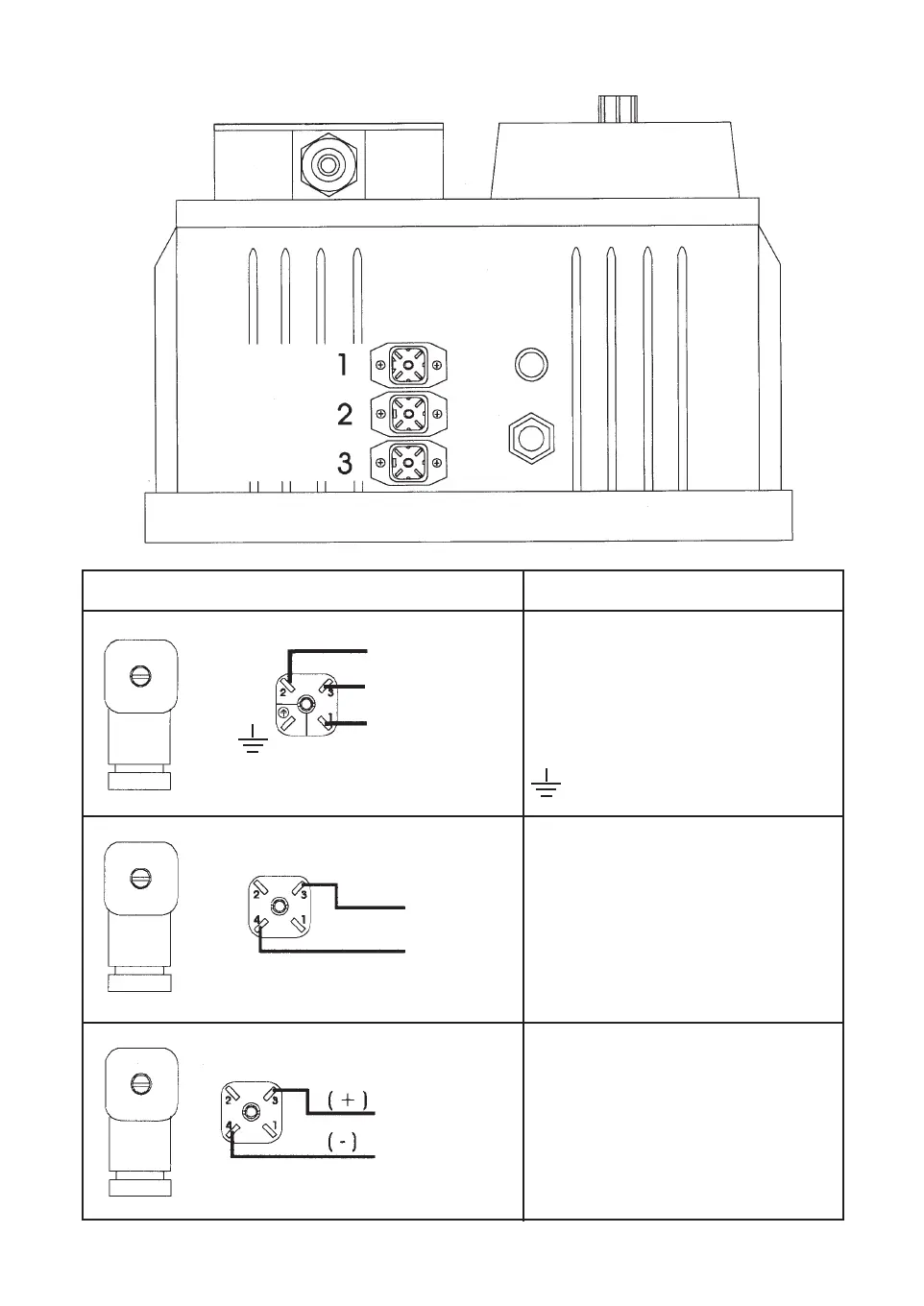

Câblage du connecteur femelle Reinsegnements techniques et founctions
Connexion de la sonde de
niveau
Configuration utilisée:
Pin 1 = Non connecté
“ 2 = Non connecté
“ 3 = Fil sonde de niveau
“ 4 = Fil sonde de niveau
Connexion à la sortie en mA
Configuration utilisée:
Pin 1 = Non connecté
“ 2 = Non connecté
“ 3 = Fil ( + ) signal en mA
“ 4 = Fil ( - ) signal en mA
Pos. 1
Pos. 2
Pos. 3
Pos.
Pos.
Pos.
Bleu
Bleu
à la sonde
de niveau
sortie
signal
en mA
Connexion à la sortie des services
relais
Configuration utilisée:
Pin 1 = Normalement ouvert
“ 2 = Normalement fermé
“ 3 = Normal
4 = Non connecté
(N.F.)
(N.O.)
Normal
