82
ESP
1 Racor de aspiración
2 Racor de impulsión
10 Conector sonda de nivel
12 Conectador cable electrodo
19 Sujeta cable
20 Conector salida a servicio
A Toma de alimentación eléctrica
B Filtro
C Sonda de nivel
D Caja de derivación a servicio
E Electrodo
F Portaelectrodo
G Señan de alarma (optica/acústica
H Depósito aditivo
I Inyector
L Válvula de retención
S Depósito planta
T Agitador
U Desagüe

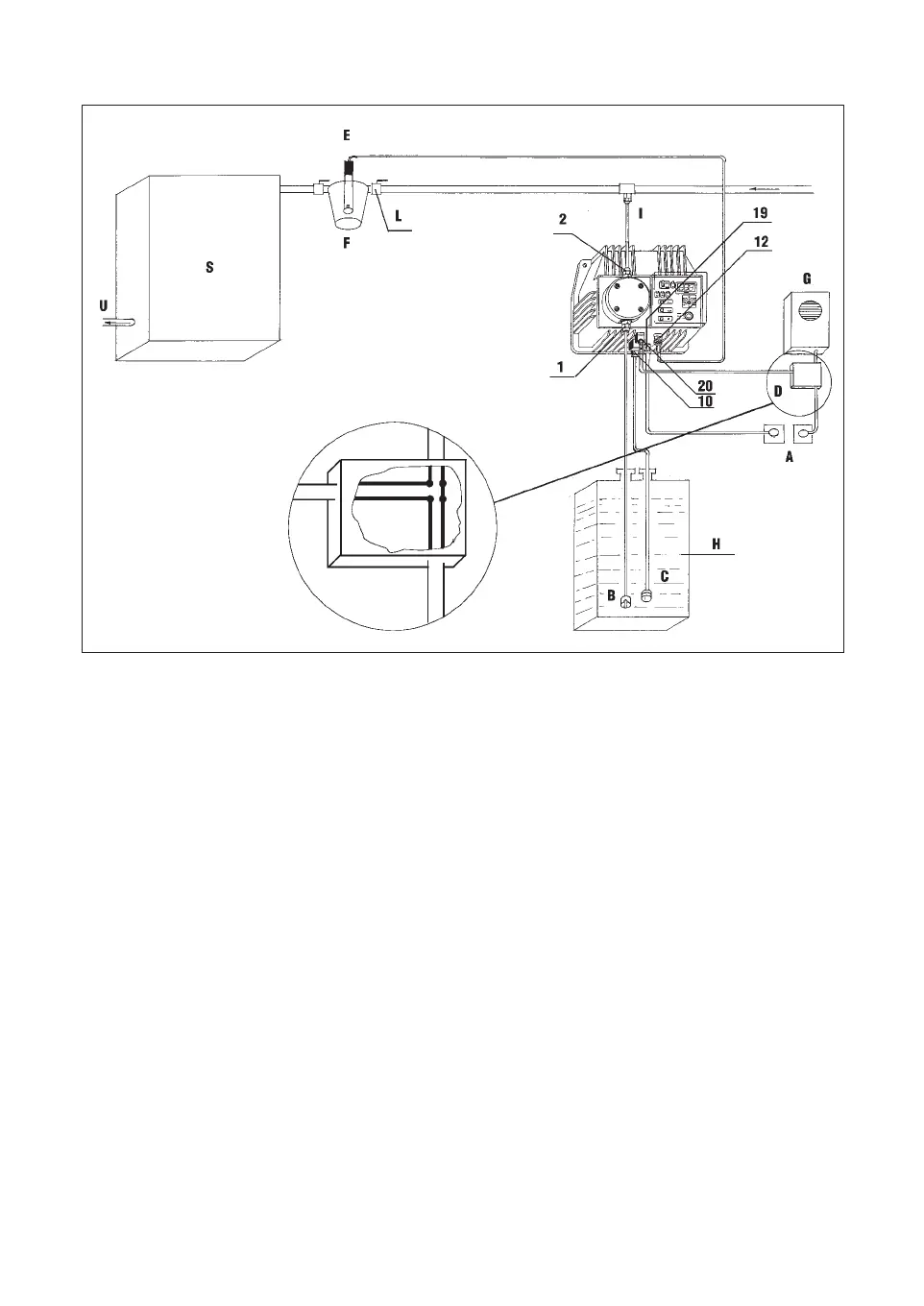

fig.13
HD-PH/P
Ejemplo de instalación con HD-PH/P.
