CORREDO:
•
n. 1 tubetto aspirazione in PVC tipo cristal trasparente flessibile di m. 2;
•
n. 1 tubetto di mandata in polietilene di m. 2 semirigido bianco;
•
n. 1 valvola di iniezione;
•
n. 1 filtro di fondo;
•
n. 1 giravite isolante per le operazioni di taratura;
•
n. 1 set di istruzioni.

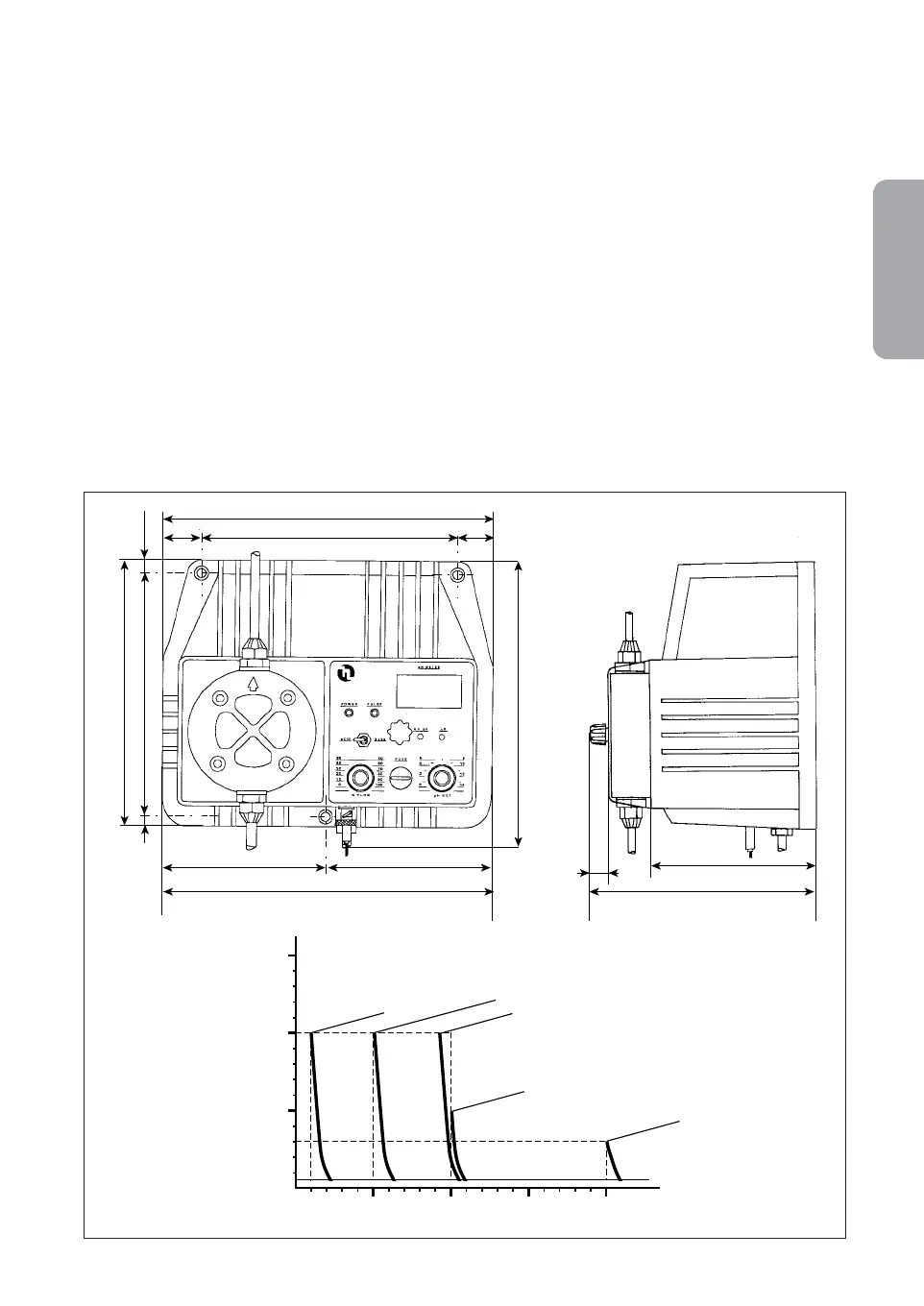

Nella figura 1 sono riportate le dimensioni di ingombro più significative delle
pompe HD-RX/PH e HD-PH/P.
I diagrammi della figura 2 indicano le variazioni di portata massima delle pompe
dosatrici al variare della pressione nell’impianto da trattare. In tali diagrammi sono
considerate anche le perdite di carico dovute alla valvola di iniezione I.V.P.
(Injection Valve Pressure). Per esigenze di produzione la portata massima delle
nostre apparecchiature alla massima prestazione, può oscillare del 10%, mentre la
ripetibilità rimane costante.
