92
Messa in funzione della saldatrice
Attenzione! Prima di mettere in funzione la macchina
per la prima volta leggere il capitolo „Norme di sicurez-
za“ .
Utilizzo appropriato
La saldatrice è destinata esclusivamente all‘esecuzione di
saldature MIG/MAG- , ad elettrodi e WIG.
L‘uso diverso o complementare dell‘apparecchio è dichiarato
improprio e il produttore non risponde di eventuali danni
conseguenti.
Per utilizzare propriamente la saldatrice occorre inoltre:
- Osservare tutte le indicazioni specificate nelle istruzioni per
l‘uso
- Eseguire le operazioni d‘ispezione e manutenzione
Attenzione! La saldatrice non va mai utilizzata per
sgelare tubi.
Istruzioni per l‘installazione
La saldatrice è collaudata con la protezione IP23, che garan-
tisce:
- Protezione contro la penetrazione di corpi estranei solidi di
dimensioni maggiori a Ø 12mm
- Protezione contro gli spruzzi d‘acqua fino ad un angolo di
60° sulla verticale
E‘ possibile installare e utilizzare la saldatrice all‘aperto secon-
do la protezione tipo IP23. Le componenti elettriche incorpora-
te devono comunque essere poste al riparo dall‘effetto diretto
dell‘umidità.
Attenzione! Montare la saldatrice su un piano stabile,
liscio e solido. L‘eventuale caduta della saldatrice può
costituire un pericolo mortale.
Il canale d‘aerazione rappresenta un elemento di sicurezza
molto importante. Scegliendo il luogo in cui montare la macchi-
na accertarsi della libera entrata e fuoriuscita dell‘aria di
raffreddamento dalla fessura d‘aerazione posta sulla parte
frontale e sul retro della macchina. La polvere conduttrice
d‘elettricità prodotta (ad es. durante i lavori di smerigliatura)
non deve essere direttamente aspirata nell‘impianto.
Collegamento alla rete
La saldatrice è predisposta per la tensione di rete indicata sulla
targhetta. Cavo e spina di rete sono già montati (nella versione
da 400 V). Per la protezione della linea di rete consultare i dati
tecnici.
Attenzione! Se l‘uso dell‘apparecchio prevede una ten-
sione particolare consultare i dati tecnici riportati sulla
targhetta e disporre adeguatamente la spina, la linea
d‘alimentazione e le relative protezioni.
Montaggio opzione porta avanzamento filo
Avvertenza! Il porta avanzamento filo è:
- Non previsto per la fonte di correnteTotalArc² 3000
- Non strettamente necessario per il funzionamento
dell‘avanzamento filo DS III con le fonti di corrente TotalArc²
4000 / 5000

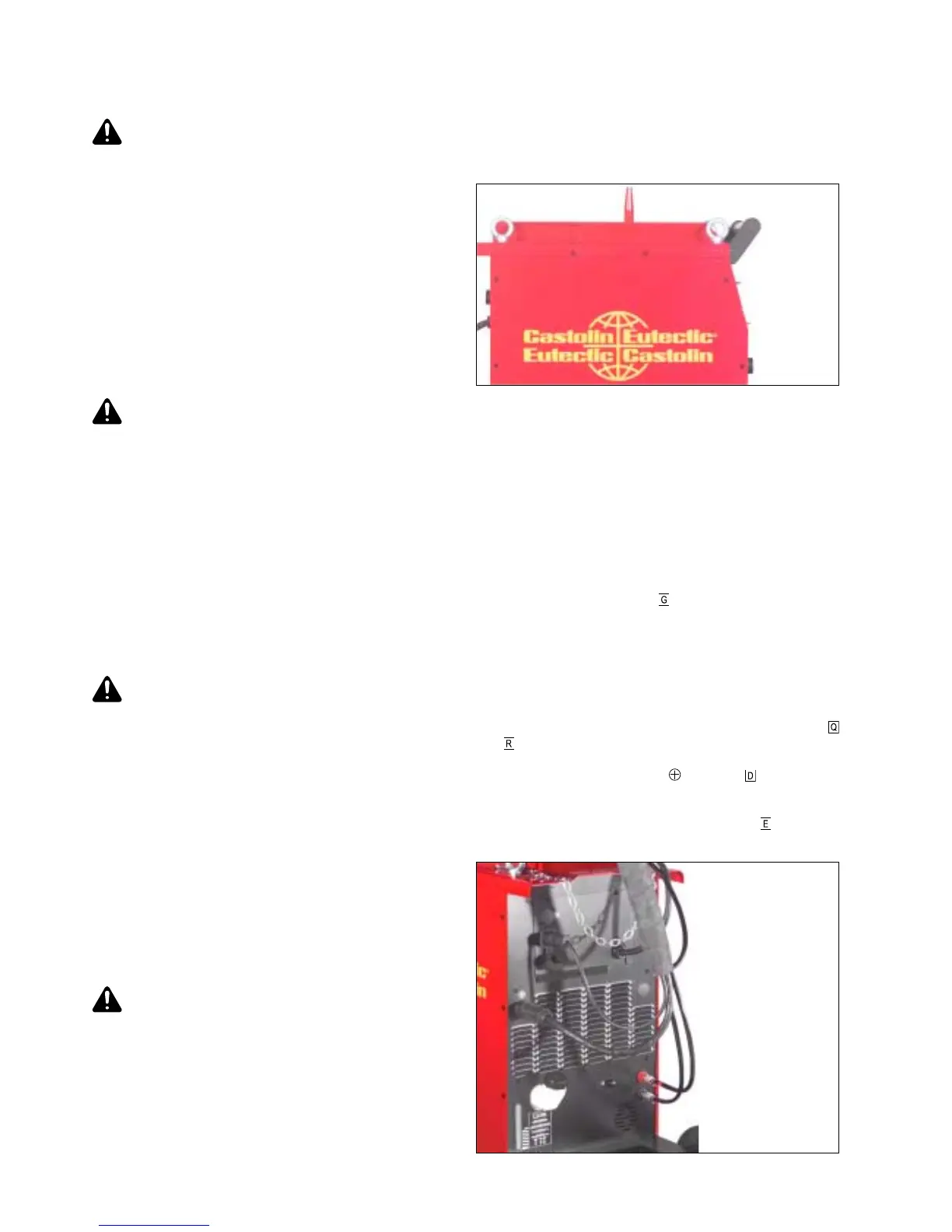

Ill.7e Montaggio del porta avanzamento filo
- Svitare le asole 4 pezzi
- Mettere il porta avanzamento filo sulla fonte di corrente
- Avvitare il porta avanzamento filo con le asole 4 pezzi
Allacciamento del pacco tubo collegamento
alla fonte di corrente
Nelle fonti di corrente TotalArc² 4000 / 5000 occorre allacciare
la fonte elettrica all‘avanzamento filo tramite il pacco tubo
collegamento. Gli utenti del TotalArc² 3000 possono tralasci-
are la lettura del presente capitolo e del successivo e prosegui-
re dal capitolo „montaggio/collegamento della bombola del
gas“.
- Mettere l‘interruttore di rete in posizione „O“
- Inserire e fissare lo scarico della trazione nell‘apposita
apertura sul fondo dell‘apparecchio
Avvertenza! Per i pacchi tubo collegamento di 1,5 m. di
lunghezza non è previsto lo scarico della trazione
- Applicare il tubo d‘andata e ritorno dell‘acqua del pacco tubo
collegamento secondo il colore nei collegamenti a presa
e
- Applicare la spina a baionetta potenziale di saldatura del
pacco tubo collegamento a
-bussola e richiuderla
girando
- Applicare la spina del telecomando del pacco tubo collega-
mento alla boccola d‘attacco del telecomando
e stringerla
con il dado per raccordi
Ill.7f Pacco tubo collegamento alla fonte di corrente
