93
Avvertenza! Fissare la bombola saldamente soltanto nella
parte superiore (non al collo della bombola)
- Togliere l‘involucro protettivo della bombola del gas
Attenzione! Prima di aprire la valvola della bombola del
gas accertarsi che l‘apertura non sia diretta verso perso-
ne.
- Ruotare leggermente la valvola del gas verso sinistra per
togliere eventuali detriti presenti
- Controllare la guarnizione del riduttore di pressione
- Avvitare il riduttore di pressione sulla bombola del gas e
stringerlo
- Collegare tramite il tubo del gas l‘attacco del gas inerte del
pacco tubo collegamento (TotalArc² 4000 / 5000) e/o l‘attacco
del gas inerte alla fonte di corrente TotalArc² 3000 con il
riduttore di pressione.
Montaggio del cannello di saldatura
Avvertenza! Si possono utilizzare soltanto cannelli di salda-
tura raffreddati ad acqua con attacco esterno dell‘acqua.
- Interruttore di rete G in posizione „O“
- Collegare il cannello di saldatura opportunamente attrezza-
to con il tubo d‘andata all‘attacco centrale del cannello
- Stringere il dado per raccordi per il fissaggio manuale
- Inserire e bloccare la spina di comando del cannello di
saldatura nell‘attacco del comando del cannello
- Collegare secondo i colori i tubi d‘andata e ritorno dell‘acqua
del cannello di saldatura agli attacchi a spina
,
dell‘avanzamento filo (TotalArc² 4000 / 5000) e/o agli attac-
chi a spina , (TotalArc² 3000).
Messa in funzione del raffreddatore
Avvertenza! Prima di mettere in funzione il raffreddatore
controllare il livello del refrigerante e il suo grado di purezza. Il
refrigeratore è riempito in fabbrica con circa 2l di refrigerante
(miscela acqua:alcool in rapporto a 1:1).
- Interruttore di rete in posizione „O“
- Togliere l‘involucro a vite
- Riempire di refrigerante (per il rapporto della miscela con-
sultare la seguente tabella)
- Riapplicare l‘involucro a vite
Avvertenza! Utilizzare soltanto acqua di rubinetto pulita e
alcool. Si sconsigliano altre sostanze antigelo per la loro
conduttibilità elettrica.
Attenzione! Poiché Castolin non condiziona minima-
mente altri fattori come la qualità, la purezza né grado di
riempimento del refrigerante, non diamo garanzia sulla
pompa del refrigerante.
Temperatura esterna rapporto miscela acqua: alcool
da + °C a -5°C 4,00 l : 1,00 l
da -5°C a -10°C 3,75 l : 1,25 l
da -10°C a -15°C 3,50 l : 1,50 l
da -15°C a -20°C 3,25 l : 1,75 l
Come montare / collegare la bombola del gas
- Mettere la bombola del gas sul fondo dell‘apparecchio
- Bloccare la bombola del gas con la catena
Allacciamento del pacco tubo collegamento
all‘alimentazione filo
Per le fonti di corrente TotalArc² 4000 / 5000 occorre collegare
la fonte di corrente all‘alimentazione filo tramite il pacco tubo di
collegamento. Gli utenti del TotalArc² 3000 possono tralasci-
are la lettura di questo capitolo e riprenderla dal capitolo
„Montaggio/ collegamento della bombola del gas“.
- Mettere l‘interruttore di rete in posizione „O“
-E‘ montata l‘opzione porta avanzamento filo: fare innestare
il porta avanzamento filo sul perno del porta avanzamento
filo
Attenzione! Se non si utilizza l‘opzione porta avanza-
mento filo: durante l‘installazione dell‘avanzamento filo
fare attenzione ad evitare la caduta dell‘avanzamento
filo.
-L‘opzione porta avanzamento filo non è montata: mettere
l‘avanzamento filo sulla fonte di corrente
- Inserire e fissare lo scarico della trazione nell‘apposita
apertura dell‘avanzamento filo
Avvertenza! Se lo scarico della trazione viene sottoposto ad
intense sollecitazioni occorre fissarlo con viti all‘avanzamento
filo. Non è previsto scarico della trazione per pacchi tubo
collegamento della lunghezza di 1,5 m.
- Applicare e fissare con il dado per raccordi il tubo del gas del
pacco tubo collegamento alla boccola d‘attacco gas inerte
- Applicare il tubo d‘andata e ritorno dell‘acqua del pacco tubo
collegamento secondo il colore nei collegamenti
e e
stringerlo con il dado per raccordi
- Applicare la boccola d‘attacco telecomando del pacco tubo
collegamento alla spina trasmissione dati telecomando e
stringerla con il dado per raccordi
- Applicare la boccola potenziale di saldatura del pacco tubo
collegamento alla spina e chiudere girando
Avvertenza! Per prevenire l‘usura è necessario „formare l‘ansa
verso l‘interno“ durante il montaggio dei cavi / tubi del pacco
tubo collegamento.

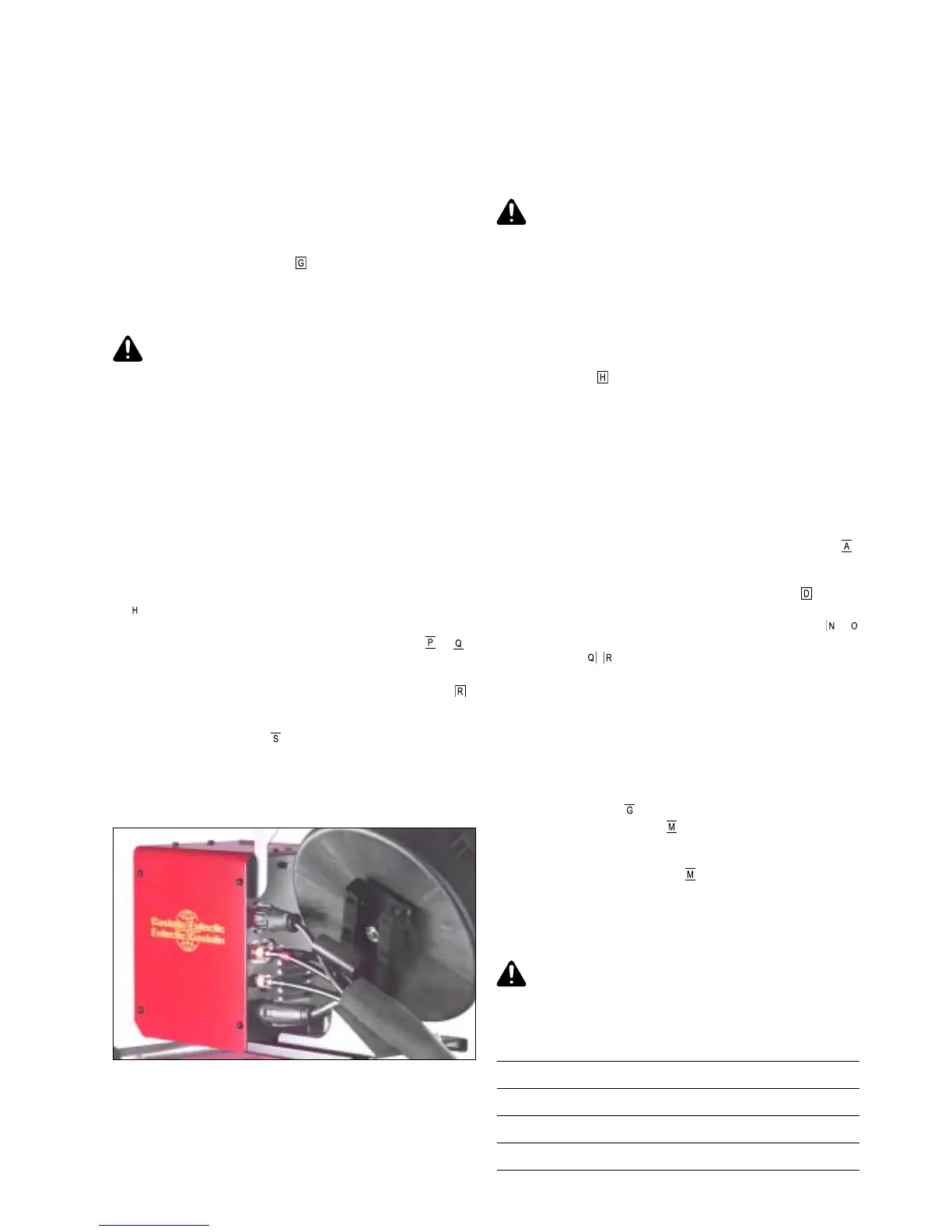

Ill.7g Pacco tubo collegamento nell‘avanzamento filo
