94
Sostituzione dei rulli d‘avanzamento
Per garantire un trasporto ottimale dell‘elettrodo del filo i rulli
d‘avanzamento devono essere compatibili con il diametro del
filo da saldare e la lega del filo.
- Mettere l‘interruttore di rete in posizione „O“
- Aprire il coperchio della bobina del filo (DS III) e/o il lato
sinistro della fonte di corrente TotalArc² 3000
- Aprire la parte laterale della fonte elettrica
- Spostare in avanti i blocchi e
- Spingere in alto le leve prementi e
- Estrarre i semiassi -
- Togliere i rulli d‘avanzamento -
- Applicare i nuovi rulli d‘avanzamento
Avvertenza! Applicare i rulli d‘avanzamento in modo da poter
leggere il diametro del filo.
- Reinserire i semiassi - . La protezione ritorta del se-
miasse deve ingranare
- Spingere verso il basso le leve prementi e
- Spostare i blocchi e in posizione verticale
- Rgolare la pressione utilizzando i dadi tensori -
- Richiudere il coperchio della bobina del filo e/o il lato
dell‘apparecchio

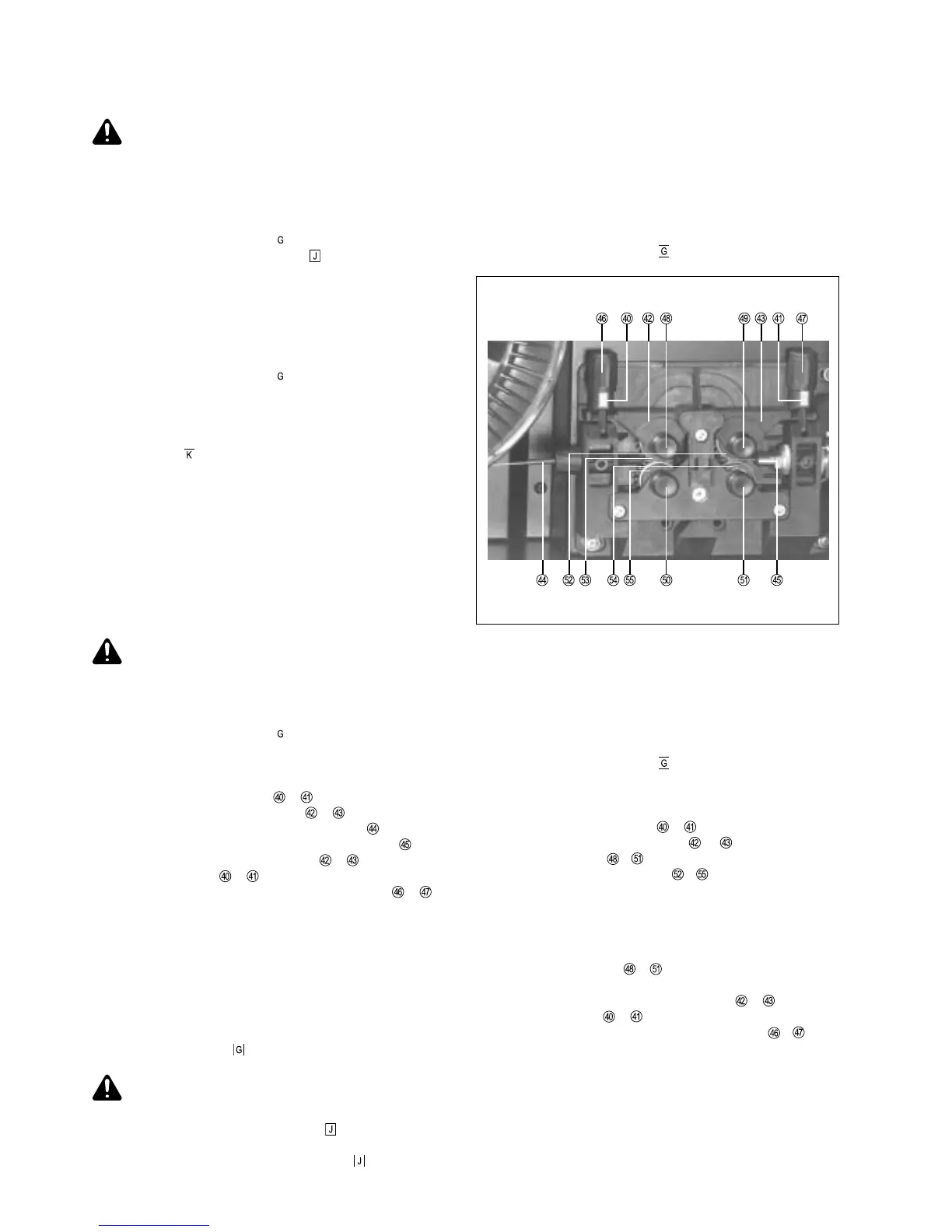

Ill.8 Avanzamento a 4 rulli
Attenzione! Controllare ad intervalli regolari il flusso
dell‘acqua durante il funzionamento della macchina -
deve esserci il flusso di ritorno.
Regolazione della quantità di gas inerte
- Inserire la spina di rete
- Mettere l‘interruttore di rete nella posizione "I"
- Premere il tasto del controllo gas
- Girare la vite di regolazione posta sul lato inferiore del
riduttore di pressione finché il manometro segnala la quan-
tità desiderata
Applicare la bobina del filo
- Mettere l‘interruttore di rete in posizione „O“
- Aprire il coperchio della bobina del filo (DS III) e/o il lato
sinistro della fonte di corrente TotalArc² 3000
- Aprire la parte laterale della fonte elettrica
- Applicare per il giusto verso la bobina del filo sul l‘apposito
portabobina
- Fare scattare il bullone d‘arresto nell‘apposita apertura sulla
bobina
- Regolare la frenatura tramite la vite d‘ancoraggio
- Richiudere il coperchio della bobina del filo e/o la parte
laterale
Avvertenza! Regolare il freno in modo che la bobina del filo
non continui a girare al termine del processo di saldatura -
evitare comunque di stringere eccessivamente la vite
d‘ancoraggio per non sovraccaricare il motore
Attenzione! Accertarsi che la bobina del filo sia salda-
mente fissata sull‘apposito portabobina.
Come inserire il filo dell‘elettrodo
- Mettere l‘interruttore di rete in posizione „O“
- Aprire il coperchio della bobina del filo (DS III) e/o il lato
sinistro della fonte di corrente TotalArc² 3000
- Aprire la parte laterale sinistra della fonte elettrica
- Spostare in avanti i blocchi e
- Spingere in alto le leve prementi e
- Spingere per 5 cm l‘elettrodo del filo nel tubo dell‘avanza-
mento a 4 rulli nel tubo del cannello di saldatura
- Spingere in basso le leve prementi e
- Spostare i blocchi e in posizione verticale
- Regolare la pressione utilizzando i dadi tensori e
Avvertenza! Regolare la pressione in modo da non deformare
l‘elettrodo del filo pur assicurandone il perfetto trasporto.
- Disporre il gruppo del tubo in posizione più possibile rettili-
nea
- Estrarre l‘ugello del gas del cannello di saldatura
- Svitare il tubo di contatto
- Inserire la spina di rete
- Mettere l‘interruttore in posizione "I"
Attenzione! Mentre si sta inserendo il filo tenere il
cannello di saldatura lontano dal corpo.
- Premere il tasto d‘inserimento del filo finché l‘elettrodo del
filo non fuoriesce dal cannello
- Lasciare il tasto d‘inserimento del filo per terminare
l‘operazione
Avvertenza! Dopo aver lasciato il tasto del cannello la bobina
del filo deve smettere di girare. Eventualmente registrare il
freno.
- Avvitare il tubo di contatto
- Applicare l‘ugello del gas
- Richiudere il coperchio della bobina del filo e/o il lato
dell‘apparecchio
- Mettere l‘interruttore di rete in posizione „O“
