Evenflo ExerSaucer Triple Fun Instructions

21
20

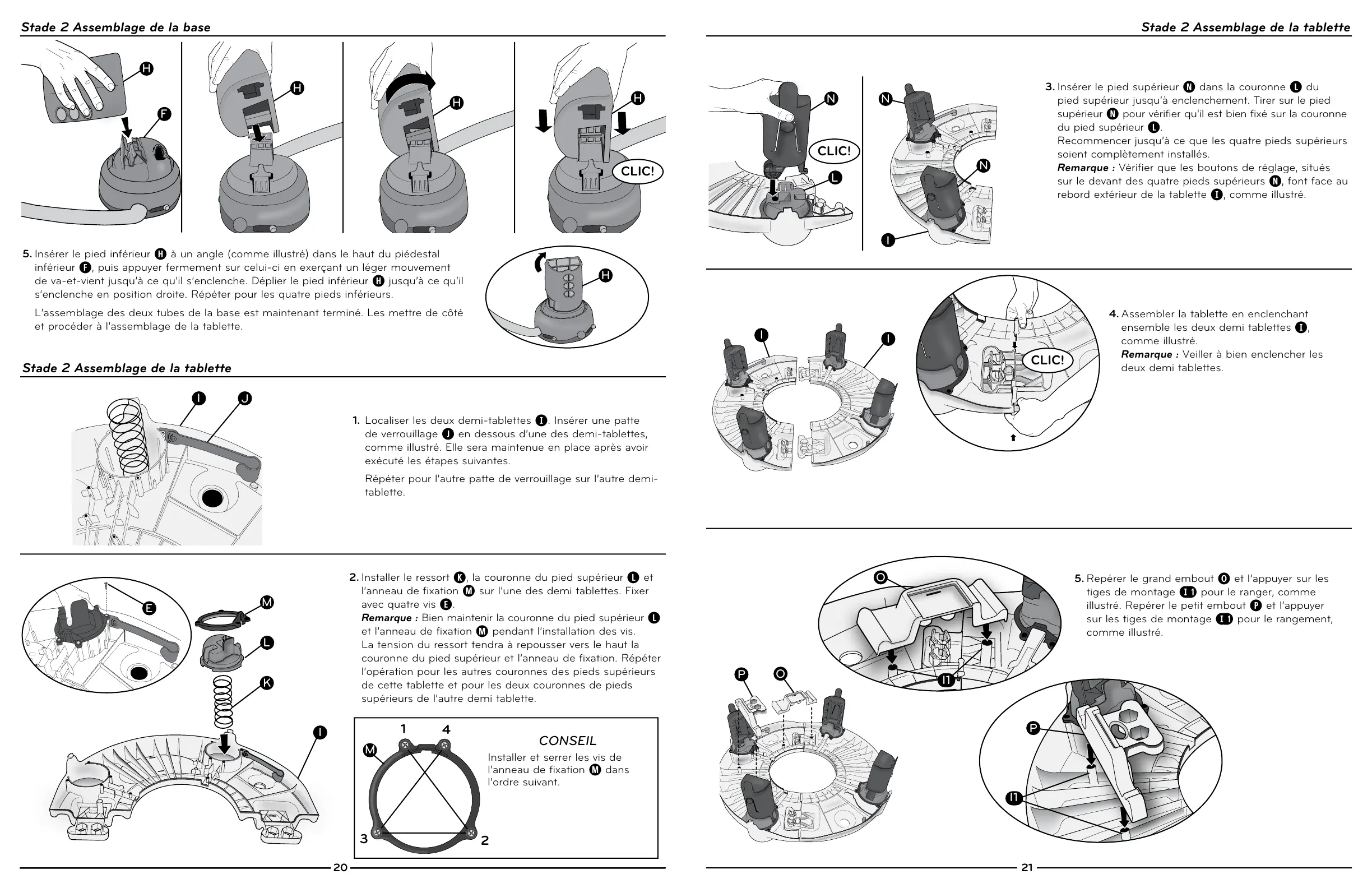

Stade 2 Assemblage de la tablette
Stade 2 Assemblage de la base Stade 2 Assemblage de la tablette
3. Insérer le pied supérieur
N
dans la couronne
L
du
pied supérieur jusqu’à enclenchement. Tirer sur le pied
supérieur
N
pour vérifier qu’il est bien fixé sur la couronne
du pied supérieur
L
.
Recommencer jusqu’à ce que les quatre pieds supérieurs
soient complètement installés.
Remarque : Vérifier que les boutons de réglage, situés
sur le devant des quatre pieds supérieurs
N
, font face au
rebord extérieur de la tablette
I
, comme illustré.
2. Installer le ressort
K
, la couronne du pied supérieur
L
et
l’anneau de fixation
M
sur l’une des demi tablettes. Fixer
avec quatre vis
E
.
Remarque : Bien maintenir la couronne du pied supérieur
L
et l’anneau de fixation
M
pendant l’installation des vis.
La tension du ressort tendra à repousser vers le haut la
couronne du pied supérieur et l’anneau de fixation. Répéter
l’opération pour les autres couronnes des pieds supérieurs
de cette tablette et pour les deux couronnes de pieds
supérieurs de l’autre demi tablette.
H
F
H
H
H
H
5. Insérer le pied inférieur
H
à un angle (comme illustré) dans le haut du piédestal
inférieur
F
, puis appuyer fermement sur celui-ci en exerçant un léger mouvement
de va-et-vient jusqu’à ce qu’il s’enclenche. Déplier le pied inférieur
H
jusqu’à ce qu’il
s’enclenche en position droite. Répéter pour les quatre pieds inférieurs.
L’assemblage des deux tubes de la base est maintenant terminé. Les mettre de côté
et procéder à l’assemblage de la tablette.
1. Localiser les deux demi-tablettes
I
. Insérer une patte
de verrouillage
J
en dessous d’une des demi-tablettes,
comme illustré. Elle sera maintenue en place après avoir
exécuté les étapes suivantes.
Répéter pour l’autre patte de verrouillage sur l’autre demi-
tablette.
I
L
K
E
M
1
2
3
4
M
I
J
Installer et serrer les vis de
l’anneau de fixation
M
dans
l’ordre suivant.
CONSEIL
I
N
N
N
L
I
I
O
I1
O
P
I1
P
5. Repérer le grand embout
O
et l’appuyer sur les
tiges de montage
I> !
pour le ranger, comme
illustré. Repérer le petit embout
P
et l’appuyer
sur les tiges de montage
I> !
pour le rangement,
comme illustré.
4. Assembler la tablette en enclenchant
ensemble les deux demi tablettes
I
,
comme illustré.
Remarque : Veiller à bien enclencher les
deux demi tablettes.
CLIC!
CLIC!
CLIC!

Evenflo ExerSaucer Triple Fun Specifications

General

Stages	3
Material	Plastic, Fabric
Assembly Required	Yes
Seat Rotation	360 degrees
Removable Toys	Yes
Foldable	No
Height Limit	30 inches
Features	music, lights
Batteries Required	Yes
Care and Cleaning	Wipe clean with damp cloth
Dimensions	30 x 30 x 25 inches
Weight	15 lbs
