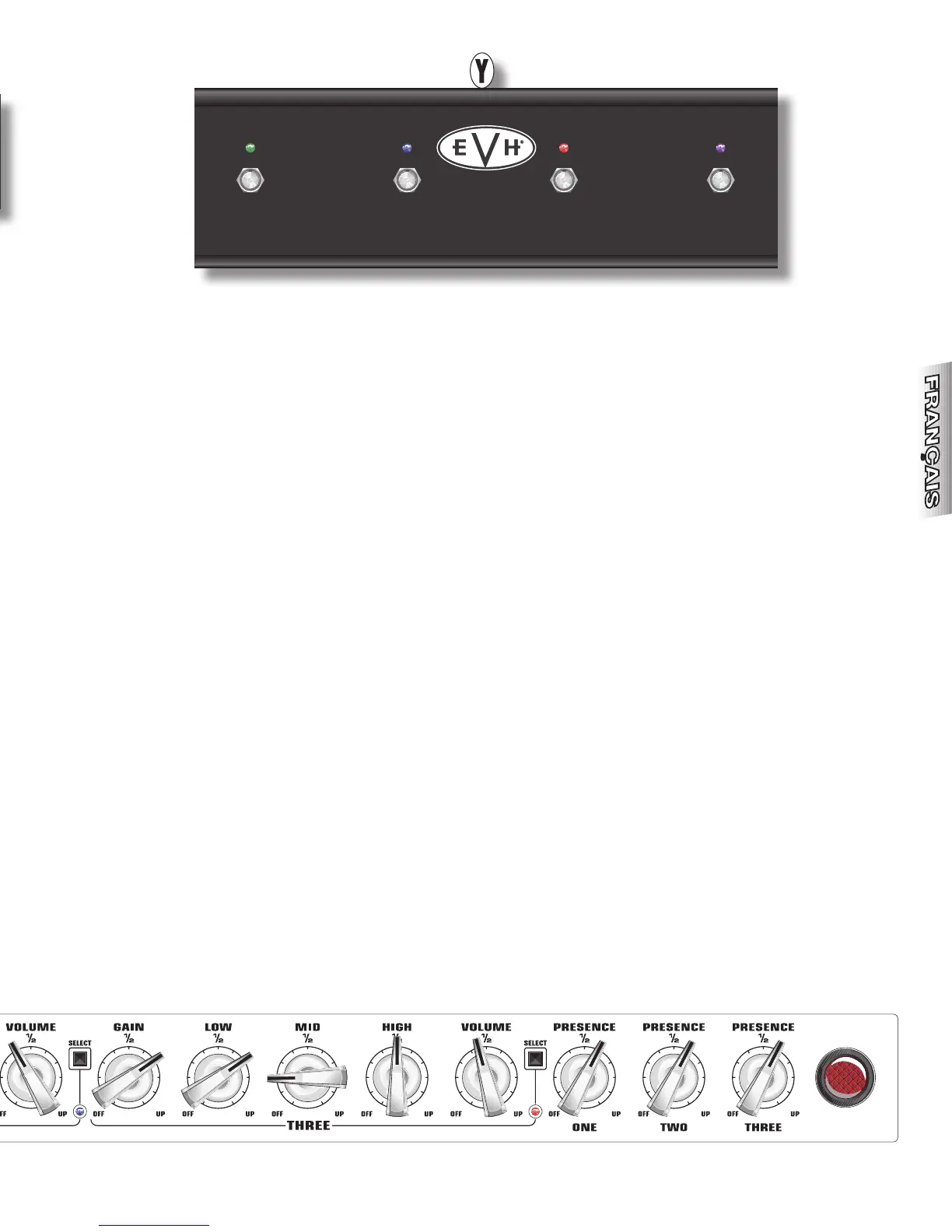

Y. PÉDALIER EVHLe pédalier permet de sélectionner
rapidement l'un des trois canaux et la boucle d'effets.
Les Leds verte, bleue et rouge correspondent aux Leds
des canaux sur la face avant de l'amplificateur. Elles
s'allument lorsque leur canal respectif est sélectionné.
Remarque : Vous devez relier le pédalier 5150-III à l'ampli-
ficateur avant de le mettre sous tension. L'amplificateur
risque de ne pas fonctionner correctement si le pédalier est
déconnecté/reconnecté après la mise sous tension.
Caractéristiques techniques
Type : PR 684
Référence : 2251000x00* (120 V, 60 Hz) ; 2251001x00* (110 V, 60 Hz) TW ; 2251003x00* (240 V, 50 Hz) AUS ;
2251004x00* (230 V, 50 Hz) UK ; 2251005x00* (220 V, 50 Hz) ARG ; 2251006x00* (230 V, 50 Hz) EUR ;
2251007x00* (100 V, 50 Hz) JPN ; 2251009x00* (220 V, 60 Hz) ROK
Consommation électrique : 533 W
Puissance de sortie : 100 Watts efficace dans 4, 8, ou 16 Ohms
Impédance d'entrée : 1 MΩ
Impédance de sortie : 4 Ω/8 Ω/16 Ω (sélectionnable)
Fusibles : versions 100 V : F7A L, 250 V ; versions 120 V : F6A L, 250 V ; versions 220-240 V : F3A L, 250 V
Pédalier (fourni) : 4 contacteurs : Canaux (un/deux/trois)/Effets (activation/désactivation) (070926)
Lampes : Quatre lampes de sortie 6L6WXT, huit lampes de préampli 12AX7
Poids : 25 kg
Hauteur : 26 cm
Largeur : 75,5 cm
Profondeur : 29,3 cm
Enceinte recommandée :
Enceinte droite 5150-III 412, référence : 2252100x00*
*Code couleur (finition) : Noir "x"=0, Ivoire "x"=4
POWER
ON
OFF
T4A L
250V
FUSE
LOAD
IMPEDANCE
4� 8� 16�
ON
SEND RETURN
EFFECTS LOOP
FOOT
SWITCH
PREAMP
OUT
STANDBY
OFF
INPUT
POWER
V Hz
533W
4� min TOTAL
100W
PARALLEL
SPEAKER OUTPUTS
Y. PÉDALIER EVH
ONE TWO THREE EFFECTS

Evh 5150-III Specifications

General

Number of Channels	3
Total Power	50W
Power Tubes	2 x 6L6
Inputs	1 x 1/4"
Footswitch I/O	1 x 1/4"
Footswitch	Included
Width	25.5"
