Evh 5150-III Ower's Manual

25

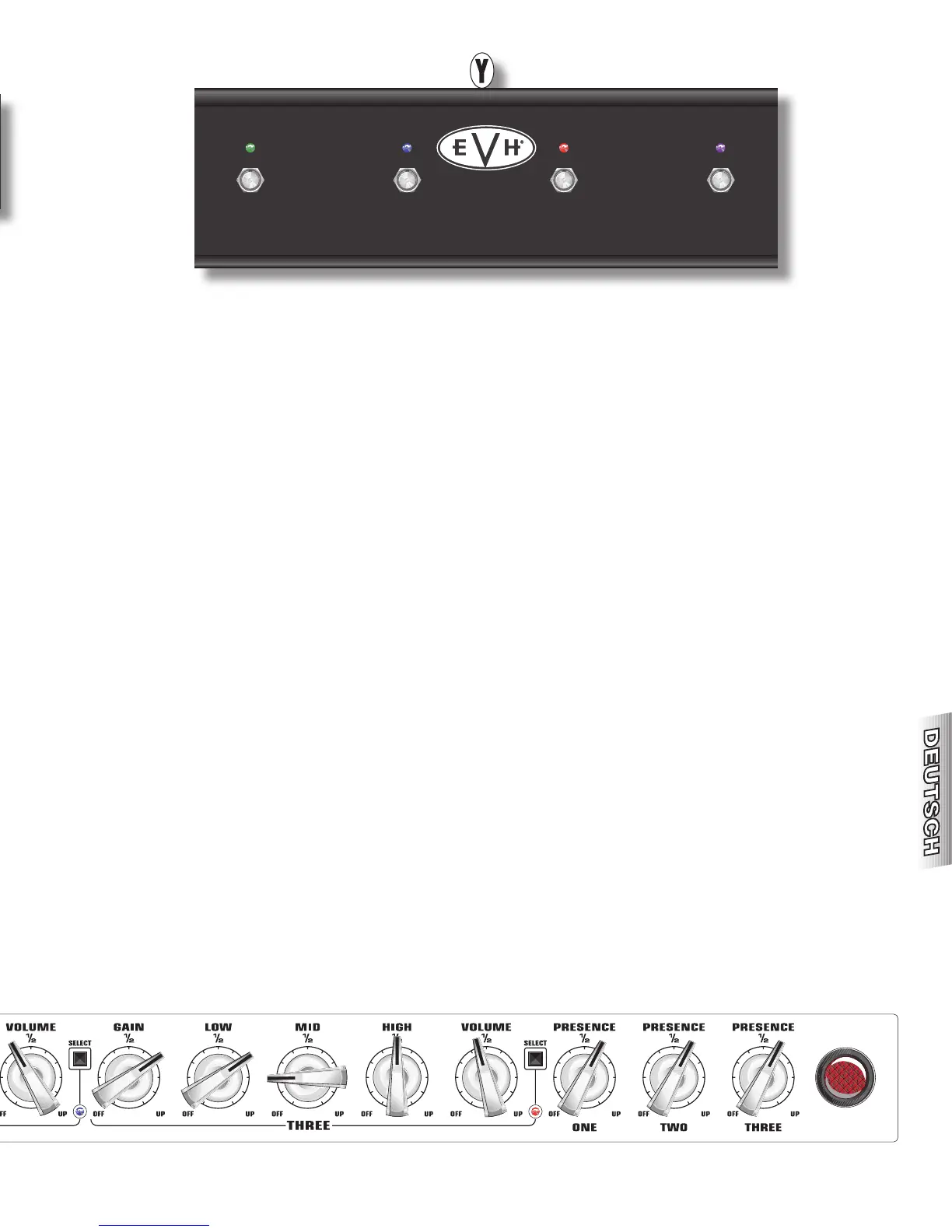

Y. EVHFUSSSCHALTERMit dem Fußschalter lässt sich
je der der drei Kanäle und der Effekt-Loop komforta-
bel wählen. Die grünen, blauen und roten Kanal-LEDs
leuchten zur gleichen Zeit wie die entsprechenden Kanal-
LEDs auf der Vorderseite des Amps.
Hinweis: Schließen Sie den 5150-III Fußschalter bei ausge-
schaltetem Amp an. Wenn man die Fußschalterverbindung
bei eingeschaltetem Amp unterbricht oder neu herstellt,
können Fehlfunktionen am Verstärker auftreten.
Technische Daten
Typ: PR 684
Teilenummern: 2251000x00* (120V, 60Hz); 2251001x00* (110V, 60Hz) TW; 2251003x00* (240V, 50Hz) AUS;
2251004x00* (230V, 50Hz) GB; 2251005x00* (220V, 50Hz) ARG; 2251006x00* (230V, 50Hz) EUR;
2251007x00* (100V, 50Hz) JPN; 2251009x00* (220V, 60Hz) ROK
Leistungsaufnahme: 533W
Ausgangsleistung: 100 Watt RMS in 4, 8 oder 16 Ohm
Eingangsimpedanz: 1MΩ
Ausgangsimpedanz: 4Ω / 8Ω / 16Ω (wählbar)
Sicherungen: 100V-Geräte, F7A L, 250V; 120V-Geräte, F6A L, 250V; 220-240V-Geräte, F3A L, 250V;
Fußschalter (mitgeliefert): 4 Tasten, eins / zwei / drei / Effekt ein/aus (070926)
Röhrenkombination: vier 6L6WXT Ausgangsröhren, acht 12AX7 Vorverstärker-Röhren
Gewicht: 25 kg (55 lbs.)
Höhe: 26 cm (10.25”)
Breite: 75.5 cm (29.75”)
Tiefe: 29.3 cm (11.5”)
Empfohlene Boxen:
5150-III 412 gerades Boxengehäuse, 2252100x00*
*Kodierung der Gehäusefarbe: Schwarz "x"=0, Elfenbein "x"=4
POWER
ON
OFF
T4A L
250V
FUSE
LOAD
IMPEDANCE
4� 8� 16�
ON
SEND RETURN
EFFECTS LOOP
FOOT
SWITCH
PREAMP
OUT
STANDBY
OFF
INPUT
POWER
V Hz
533W
4� min TOTAL
100W
PARALLEL
SPEAKER OUTPUTS
ONE TWO THREE EFFECTS

Evh 5150-III Specifications

General

Number of Channels	3
Total Power	50W
Power Tubes	2 x 6L6
Inputs	1 x 1/4"
Footswitch I/O	1 x 1/4"
Footswitch	Included
Width	25.5"
