Verwendung des Tiefenanschlags:
• SetzenSiedie“”Stoppplatte””(a)desTiefenanschlagsein,
indem Sie sie ganz nach links schieben.
• LösenSiediesperrendeFlügelmutter.(b)
• JustierenSiedieRändelschraube(c),umdieBewegungdes
Sägekopfs auf die erforderliche Tiefe zu begrenzen.
• WenndiegewünschteTiefeeingestelltist,ziehenSie
die Flügelmutter (a) gegen den Haltebügel fest, um den
Tiefenanschlag zu arretieren, und stellen Sie sicher, dass
keine Bewegung mehr möglich ist.
• WennderSchneidvorgangabgeschlossenist,stellenSieden
Tiefenanschlag wieder so ein, dass der Schneidkopf durch den
Kopfraststift in der Abwärtsposition arretiert werden kann.
NB: In vielen Fällen kann der Tiefenanschlag, sofern
gewünscht, in der ausgewählten Einstellung bleiben. Wird die
“”Stoppplatte”” des Tiefenanschlags in die “”normale”” Position
zurückgebracht, geht der Tiefenanschlag an der “”Stoppplatte””
vorbei und durch einen Kanal in den Maschinengussteilen.
7.5
DER OBERE GLEITANSCHLAGABSCHNITT
Die linke Seite des Anschlags hat einen einstellbaren oberen
Abschnitt. Eine Anpassung kann notwendig sein, um einen
Abstand für den sich bewegenden Schneidkopf vorzusehen,
wenn spitze Schräg- oder Verbundwinkel ausgewählt sind.
Einstellen des Anschlags:

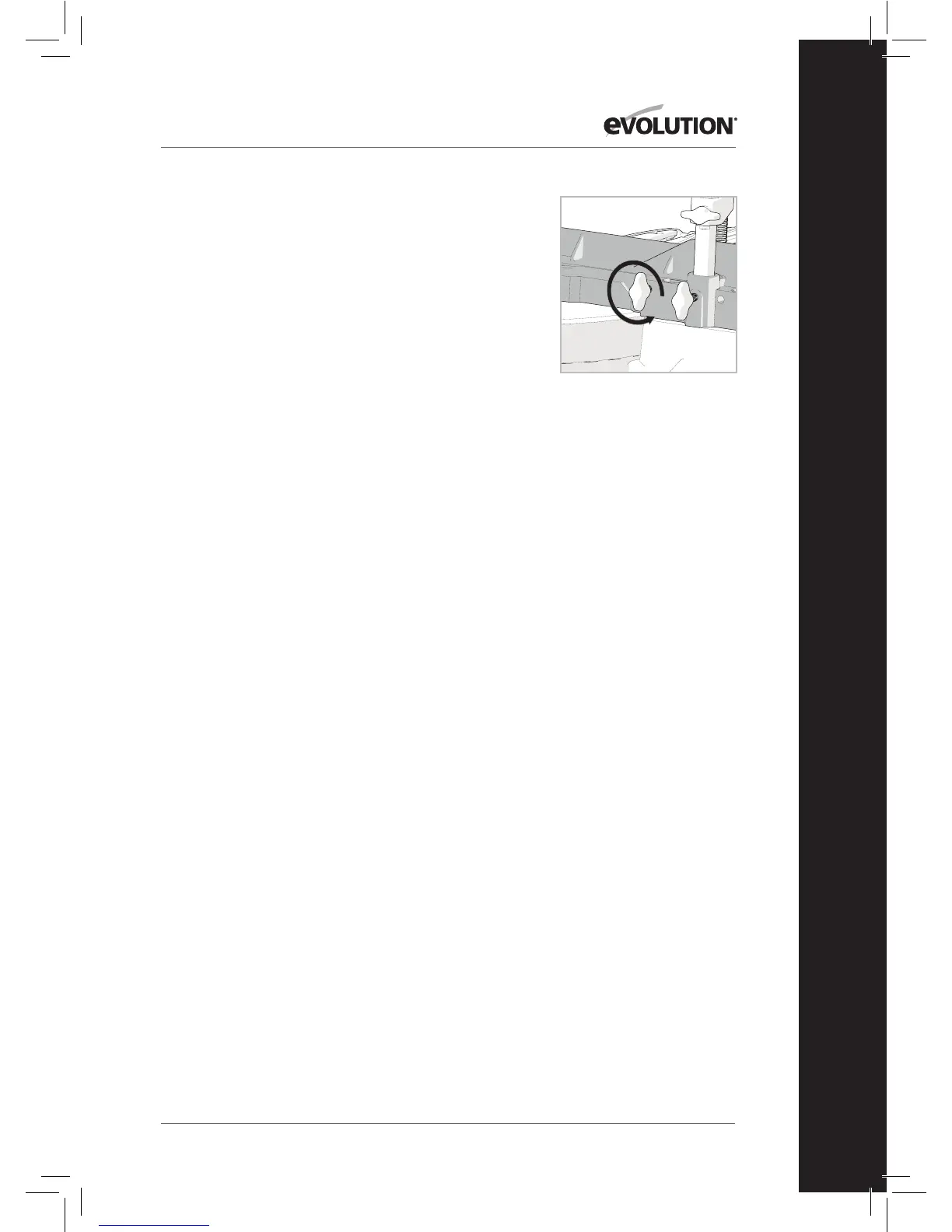

• LösenSiedieRändelschraube.(Abb. 10)
• SchiebenSiedenoberenAbschnittdesAnschlagsnach
links in die erforderliche Position und ziehen Sie die
Rändelschraube wieder fest.
• FührenSieeinen“”Probelauf””mitausgeschaltetemGerät
aus, um sicher zu sein, dass sich bewegliche Teile nicht
gegenseitig berühren, wenn der Schneidkopf gesenkt wird.”
8.1
BEDIENHINWEISE
Achtung: Die Gehrungssäge muss vor jedem Gebrauch
überprüft werden (insbesondere im Hinblick auf die korrekte
Funktion der Schutzvorrichtungen). Schliessen Sie die Säge
erst dann an das Netz an, wenn eine Sicherheitsüberprüfung
durchgeführt worden ist.
