Per controllare l’allineamento del laser:

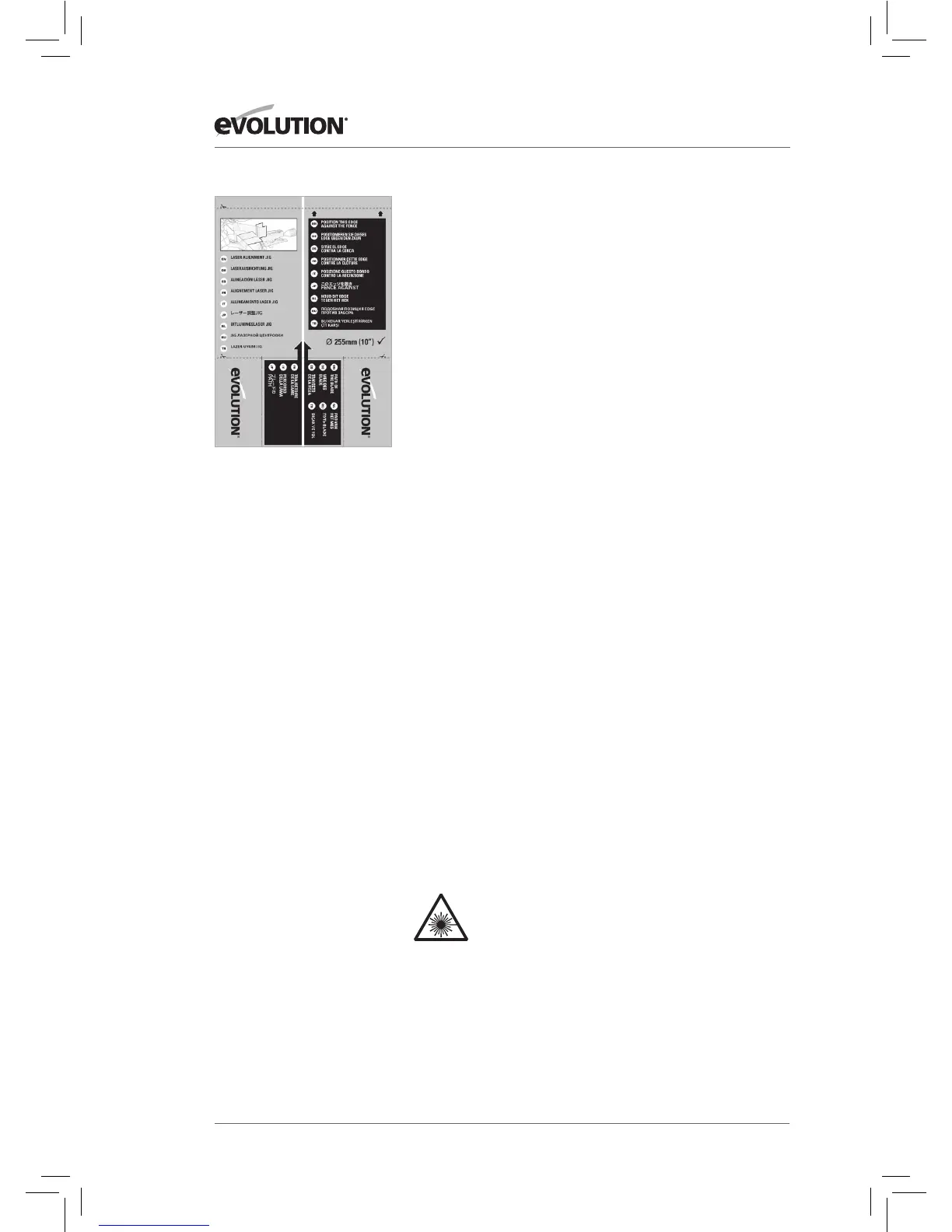

• Sistemarelamascherinaincartoneperillaser(indotazione)
sul piano rotante (Fig. 8c).
• Abbassarelatestaditaglioetracciareilpercorsodellalama
attraverso la mascherina facendo scorrere avanti e indietro la
testa di taglio.
• Posizionareilcartoneinmodocheilpercorsodellalama
segnato sulla mascherina corrisponda esattamente con
l’effettivo percorso della lama.
• Fissarelamascherinadicartoneinposizioneusandonastro
di carta o simili.
Accendere il laser.
• Selalinealaserproiettatacombaciaesattamenteconil
percorso della lama, sia attraverso il piano della macchina sia
sull’asse verticale, non sono necessarie altre operazioni.
Se la linea laser proiettata non è verticale:
• Allentarelaviteacroceeruotaredelicatamenteilmodulo
laser entro il suo blocco di montaggio finché la linea del laser
diventa verticale.
• Stringerelaviteecontrollaredinuovo.
Se la linea laser proiettata non è allineata con il percorso
della lama attraverso il piano della macchina:
• Regolareleduevitiabrugolainalternanzadinonoltre1/4di
giro in un senso o nell’altro, osservando il movimento della
linea laser proiettata.
• Quandolalinealaserproiettatacombaciaconilpercorso
della lama, la regolazione è completa.
Nota: Le regolazioni e gli allineamenti di cui sopra devono essere
ricontrollati regolarmente per assicurare l’efficacia del laser.
Nota: su questa macchina si possono trovare le seguenti
etichette di AVVERTENZA:
RADIAZIONE LASER
NON FISSARE LO SGUARDO SUL LASER
PRODOTTO LASER DI CLASSE 2
144
www.evolutionpowertools.com
Fig. 8c
