Utilizzo della guida laser per un’angolazione sconosciuta:
• Contrassegnareiltaglionecessariomedianteunpennarelloo
simile sul pezzo da lavorare.
• Posizionareilpezzodalavoraresullatavolarotanteecontro
la battuta.
• Regolarelasegaall’angolazioneditaglioapprossimativa.Non
serrare ancora l’impugnatura di arresto per l’angolo obliquo.
• Spostarelentamenteilpezzodalavorareavantieindietro
lungo la battuta e contemporaneamente impostare
l’angolazione della tavola rotante.
• Fermarsiquandolalinealaserproiettataelalineatracciataa
pennarello sul pezzo da lavorare coincidono esattamente.
• Serrarel’impugnaturadiarrestodell’angoloobliquoper
bloccare la tavola rotante in questa posizione.
• Fissareilpezzodalavoraremediantelamorsabloccapezzo.
• Eseguirenuovamentel’allineamento.
• Sel’allineamentocoincide,èpossibileeseguireiltaglio.
Coperchietto per lente laser (se presente)
Il coperchietto della lente laser – se presente – è un semplice
cappuccio inseribile, applicato sul lato anteriore dell’unità laser.
In caso di danneggiamento o di perdita di trasparenza per
qualsiasi motivo, può essere sostituito.
Estrarre attentamente il coperchietto dall’unità laser e sostituirlo
con un coperchietto nuovo.
FERMO DI PROFONDITÀ (fig. 9)
L’uso del fermo di profondità permette all’operatore di ricavare
scanalature in un pezzo in lavorazione.
È possibile limitare la corsa verso il basso della testa di taglio in
maniera che la lama di taglio non attraversi completamente il pezzo.
Nota: Quando si usa il fermo di profondità, è consigliabile
controllare la profondità del taglio con l’ausilio di un pezzo di legno
di scarto, per assicurare che la scanalatura ricavata sia corretta.
Eseguendo un taglio nel pezzo e in seguito ripetendo il taglio
con il pezzo leggermente spostato a destra o a sinistra è possibile
ottenere tagli a canale.
Per usare il fermo di profondità:
• Posizionarelapiastradiarrestodelfermo(a) spingendola
completamente verso sinistra.

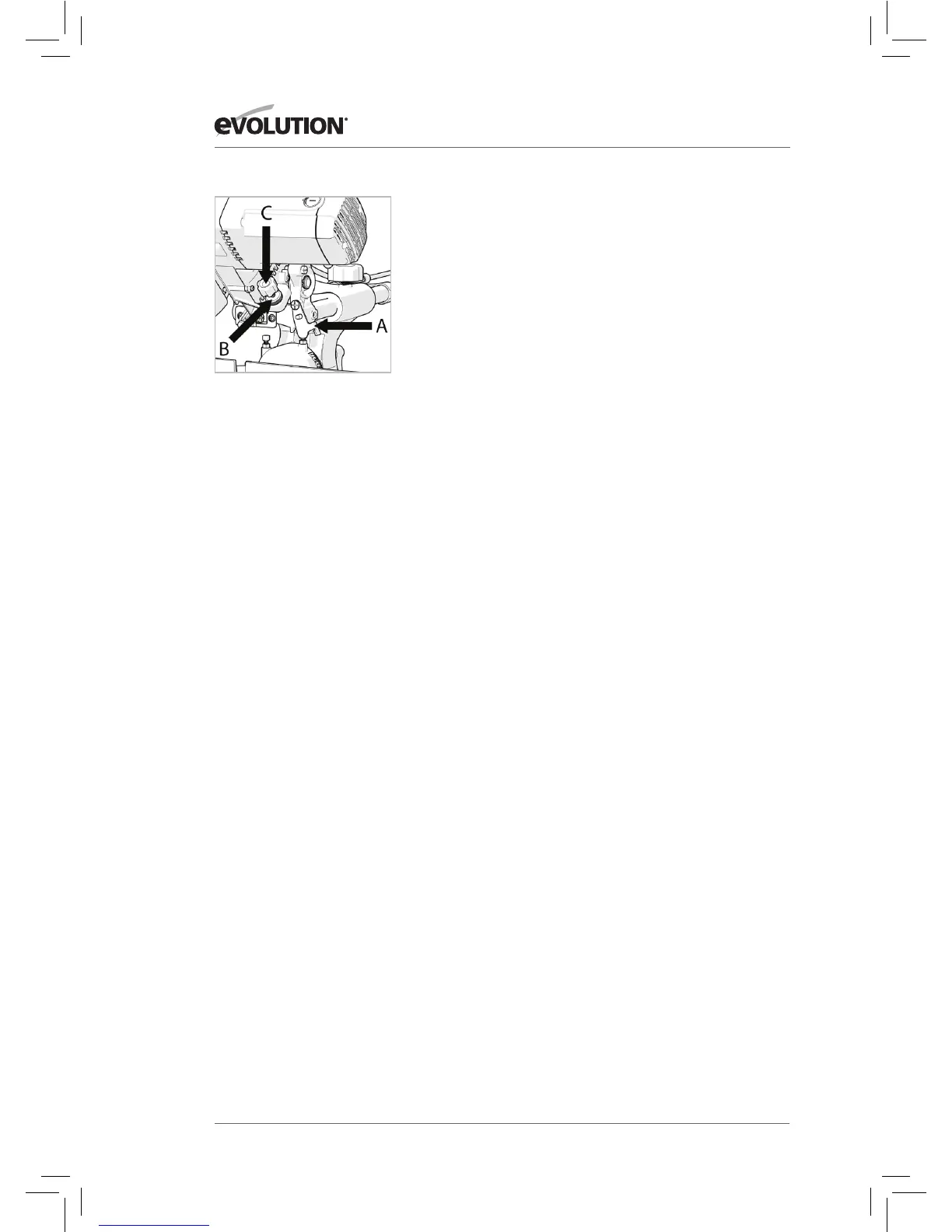

Fig. 9
