IT
ANGOLO DI INCLINAZIONE 0° E 45°
Regolazione a 0° della battuta dell’angolo di inclinazione
• Accertarsichelatestinaditagliositrovisemprenella
posizione di bloccaggio più bassa e che il perno di arresto sia
completamente scattato in posizione. (vedi Fig. 19)
• Accertarsichelatestinaditagliopoggiverticalmente
contro la rispettiva battuta e che l’indicatore dell’angolo di
inclinazione indichi sulla scala graduata 0°. (Fig. 12)
• Posizionarelasquadragraduatasultavolo,facendoinmodo
che l’estremità corta poggi sul tavolo e l’altra estremità sulla
lama di taglio (non sulle punte TCT). (Fig. 13)
• Selalamaditagliononsitrovaaun’angolazionedi90°
rispetto al tavolo, è necessario adattare il tavolo.
• Allentarel’impugnaturadiarrestodell’angolodiinclinazione
e ribaltare la testina di taglio verso sinistra.
• Allentareildadodiarrestodellavitediregolazione
dell’angolo di inclinazione. (Fig. 14)
• Ruotarelaviteversol’internoeversol’esternomedianteuna
chiave esagonale per regolare l’angolazione della lama di taglio.
• Riportarelatestinaditaglioinposizioneverticalee
controllare l’angolazione mediante la squadra graduata.
• Ripeterelesuddettefasifinoalraggiungimento
dell’angolazione corretta.
• Serrarenuovamenteafondoildadodiarrestodellavitedi
regolazione dell’angolo di inclinazione.
Regolazione a 0° dell’indicatore dell’angolo di inclinazione
Nota: L’utente deve assicurarsi che la lama di taglio sia
esattamente perpendicolare al tavolo quando la testina di
taglio si trova in posizione verticale e in corrispondenza della
rispettiva battuta.
• Sel’indicatorenonèesattamenteallineatoalcontrassegno
di 0° del misuratore di angolazione, è necessario effettuare
un adattamento.
• Allentarelavitedell’indicatoredell’angolodiinclinazione
mediante un cacciavite a croce n. 2. (Fig. 15)
• Regolarel’indicatoredell’angolodiinclinazioneinmodoche
sia esattamente allineato al contrassegno di 0°.
• Serrarenuovamenteafondolavite.

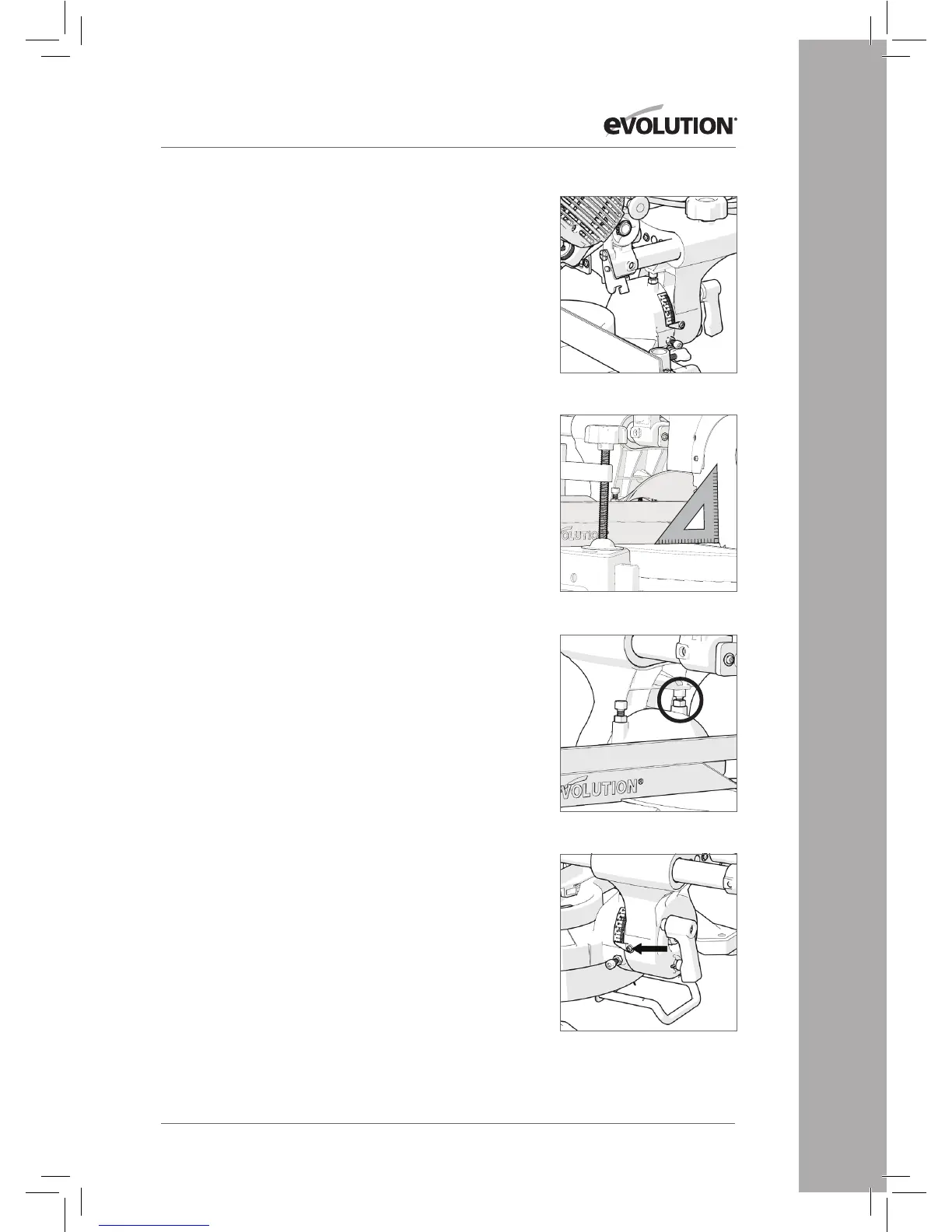

Fig. 12
Fig. 13
Fig. 14
Fig. 15
149
